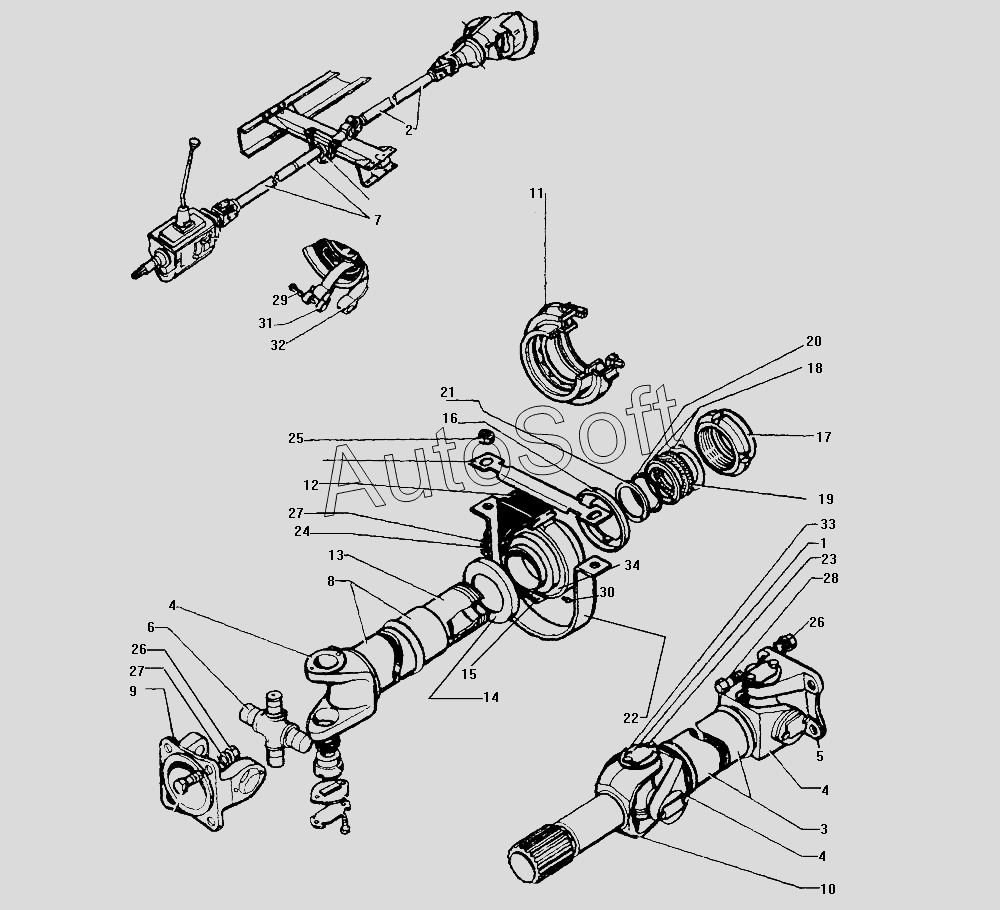

Каталог запасных частей к технике: ЗИЛ-130 (1985). Карданные валы
23
11
12
13
14
15
16
17
18
19
20
21
22
10
24
25
26
26
27
27
28
29
30
31
32
33
34
1
2
3
4
4
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-2200023-А2 | 1***2 | Карданные валы с промежуточной опорой в сборе | |
| 130-2200023-Б2 | 1***2 | Карданная передача на ЗиЛ-130 с гипоидным мостом | |
| 130-2202012-А2 | 1***2 | Вал карданный промежуточный с карданом в сборе | |
| 130-2202015-А | 1***А | Вал карданный промежуточный с вилкой и втулкой в сборе | |
| 130-2202163-Б | 1***Б | Втулка в сборе | |
| 130В1-2200023-А2 | 1***2 | Карданные валы с промежуточной опорой в сборе | |
| 130В1-2200023-Б2 | 1***2 | Карданные валы с промежуточной опорой в сборе | |
| 130В1-2201010-А2 | 1***2 | Вал карданный заднего моста с карданом в сборе | |
| 130В1-2201010-Б2 | 1***2 | Вал карданный заднего моста с карданом в сборе | |
| 130В1-2201015-А | 1***А | Вал карданный заднего моста с вилками в сборе | |
| 130В1-2201015-Б2 | 1***2 | Вал карданный заднего моста с вилками в сборе | |
| 130Г-2200023-Б2 | 1***2 | Карданные валы с промежуточной опорой в сборе | |
| 130Г-2202012-А | 1***А | Вал карданный промежуточный с карданом в сборе | |
| 130Г-2202015-А | 1***А | Вал карданный промежуточный с вилкой и втулкой в сборе | |
| 201589-П29 | 2***9 | Болт | |
| 1 | 1***1 | Пластина-замок | |
| 2 | 1***2 | Вал карданный заднего моста с карданом в сборе | |
| 3 | 1***А | Вал карданный заднего моста с вилками в сборе | |
| 4 | 1***Б | Вилка карданного вала | |
| 5 | 1***3 | Фланец-вилка карданного вала | |
| 6 | 1***5 | Крестовина карданного вала с подшипниками в сборе | |
| 6 | 1***0 | Крестовина карданного вала | |
| 7 | 1***2 | Вал карданный промежуточный с карданом в сборе | |
| 8 | 1***2 | Вал карданный промежуточный с вилкой и втулкой в сборе | |
| 9 | 1***3 | Вилка-фланец | |
| 10 | 1***8 | Вилка скользящая кардана заднего моста | |
| 11 | 1***А | Опора в сборе | |
| 12 | 1***А | Подушка опоры промежуточного карданного вала | |
| 13 | 1***Б | Втулка в сборе | |
| 14 | 1***9 | Отражатель передний | |
| 15 | 1***1 | Втулка распорная | |
| 16 | 1***5 | Отражатель задний | |
| 17 | 1***7 | Гайка | |
| 18 | 1***9 | Шайба разрезная сальника шлицевой втулки | |
| 19 | 1***1 | Кольцо сальника шлицевой втулки карданного вала | |
| 20 | 1***5 | Манжета скользящей вилки | |
| 21 | 1***7 | Шайба разрезная | |
| 22 | 1***Б | Кронштейн опоры промежуточного карданного вала | |
| 23 | 2***8 | Болт | |
| 24 | 2***9 | Болт крепления кронштейна | |
| 25 | 2***8 | Гайка | |
| 26 | 2***8 | Гайка | |
| 27 | 2***2 | Шайба пружинная | |
| 28 | 3***9 | Болт | |
| 29 | 3***9 | Шплинт | |
| 30 | 3***П | Масленка в сборе | |
| 31 | 3***8 | Пряжка | |
| 32 | 3***9 | Лента | |
| 33 | 4***0 | Пластина | |
| 34 | 4***6 | Подшипник опоры карданного вала с крышкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
