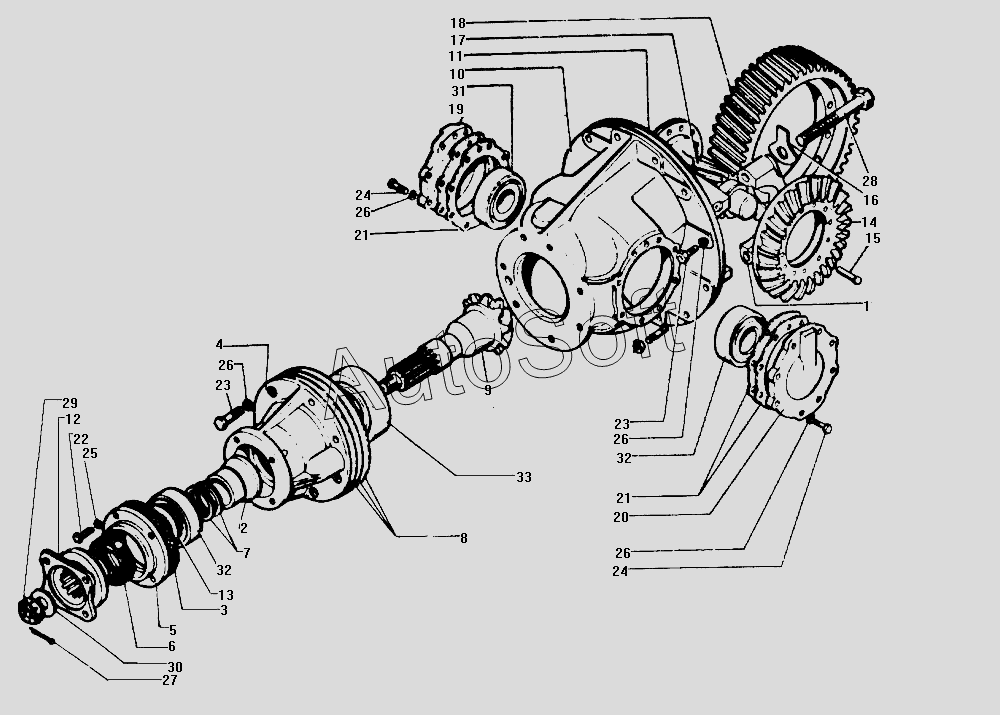

Каталог запасных частей к технике: ЗИЛ-130 (1985). Главная передача заднего моста двойная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
24
25
26
26
26
26
27
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-2402089 | 1***9 | Шайба регулировочная 2,05...2,07 мм | |
| 120-2402090 | 1***0 | Шайба регулировочная 2,15...2,17 мм | |
| 120-2402091 | 1***1 | Шайба регулировочная 2,25...2,27 мм | |
| 120-2402092 | 1***2 | Шайба 2,35...2,37 мм | |
| 120-2402093 | 1***3 | Шайба регулировочная 2,45...2,47 мм | |
| 120-2402094 | 1***4 | Шайба 2,55...2,57 мм | |
| 120-2402095 | 1***5 | Шайба регулировочная 2,60...2,62 мм | |
| 120-2402098 | 1***8 | Прокладка 0,20 мм | |
| 120-2402099 | 1***9 | Прокладка 0,10 мм | |
| 120-2402100 | 1***0 | Прокладка 0,05 мм | |
| 130-2402006 | 1***6 | Картер редуктора заднего моста со стопорными пластинами в сборе | |
| 130-2402009 | 1***9 | Картер редуктора | |
| 130-2402010-А2 | 1***2 | Редуктор заднего моста в сборе | |
| 130-2402012 | 1***2 | Шестерня ведущая в сборе | |
| 130-2402015-Б | 1***Б | Картер редуктора в сборе | |
| 130-2402020 | 1***0 | Шестерни ведущая и ведомая конические (комплект) | |
| 130-2402064-Б | 1***Б | Шестерня ведущая с ведомой в сборе | |
| 130-2402102 | 1***2 | Шестерни цилиндрические ведущая и ведомая (комплект) | |
| 130-2402231-Б | 1***Б | Прокладка 0,50 мм | |
| 130-2402232-Б | 1***Б | Прокладка 0,20 мм | |
| 130-2402233-Б | 1***Б | Прокладка 0,10 мм | |
| 130-2402234-Б | 1***Б | Прокладка картера толщиной 0,05 мм | |
| 201270-П | 2***П | Гайка | |
| 1 | 1***9 | Крышка | |
| 2 | 1***9 | Втулка распорная | |
| 3 | 1***7 | Прокладка | |
| 4 | 1***9 | Стакан подшипников ведущей шестерни | |
| 5 | 1***Б | Крышка переднего подшипника ведущей конической шестерни | |
| 6 | 1***3 | Манжета вторичного вала в сборе | |
| 7 | 1***8 | Шайба подшипников ведущей конической шестерни регулировочная толщиной 2,0 - 2,02 мм | |
| 8 | 1***7 | Прокладка стакана ведущей шестерни толщиной 0,5 мм | |
| 9 | 1***7 | Шестерня ведущая | |
| 10 | 1***Б | Картер редуктора | |
| 11 | 1***Б | Картер редуктора | |
| 12 | 1***6 | Фланец ведущей конической шестерни с маслоотражателем в сборе | |
| 13 | 1***8 | Шайба ведущей конической шестерни | |
| 14 | 1***0 | Шестерня ведомая | |
| 15 | 1***3 | Заклепка крепления ведомой конической шестерни и ведущей цилиндрической шестерни | |
| 16 | 1***7 | Пластина стопорная болта крышки подшипника дифференциала | |
| 17 | 1***Б | Шестерня ведущая цилиндрическая | |
| 18 | 1***Б | Шестерня ведомая цилиндрическая | |
| 19 | 1***Б | Гнездо правое в сборе | |
| 20 | 1***Б | Гнездо левое в сборе | |
| 21 | 1***Б | Прокладка 1,00 мм | |
| 22 | 2***9 | Болт | |
| 23 | 2***8 | Болт | |
| 24 | 2***9 | Болт | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 2***2 | Шайба пружинная | |
| 27 | 2***П | Шплинт | |
| 28 | 3***8 | Болт | |
| 29 | 3***П | Гайка вала ведущей конической шестерни | |
| 30 | 3***П | Шайба | |
| 31 | 3***П | Подшипник | |
| 32 | 3***П | Подшипник | |
| 33 | 4***6 | Подшипник |
