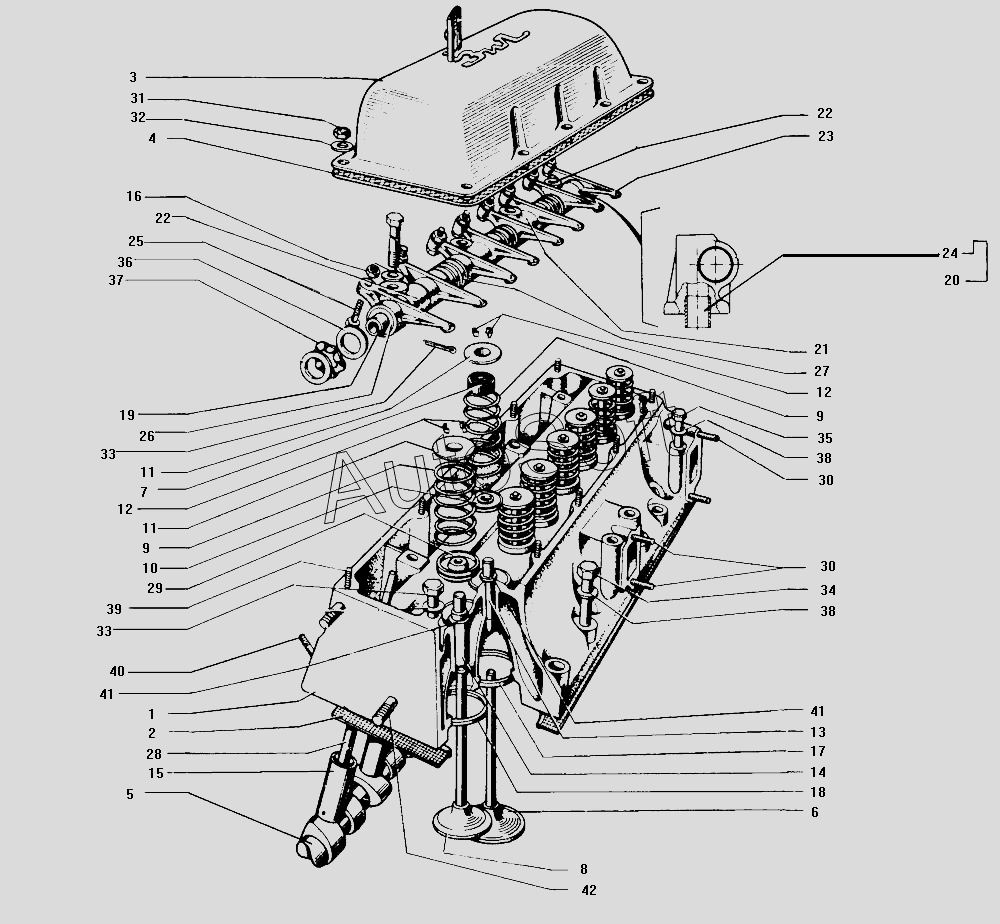

Каталог запасных частей к технике: ЗИЛ-130 (1985). Головка блока цилиндров, клапаны и толкатели
29
16
17
18
19
20
21
22
22
23
24
25
26
27
28
15
30
30
31
32
33
33
34
35
36
37
38
38
39
40
41
41
42
1
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1003010-20 | 1***0 | Головка цилиндров с клапанами в сборе правая | |
| 130-1003011-20 | 1***0 | Головка блока цилиндров с клапанами левая в сборе | |
| 130-1007032-БПР | 1***Р | Втулка направляющая впускного клапана увеличенная на 0,05 мм (комплект) | |
| 130-1007032-БР1 | 1***1 | Втулка направляющая впускного клапана увеличенная на 0,25 мм (комплект) | |
| 130-1007033-ПР | 1***Р | Втулка направляющая выпускного клапана, увеличенная на 0,05 мм | |
| 130-1007033-Р1 | 1***1 | Втулка направляющая выпускного клапана | |
| 130-1007079-Р1 | 1***1 | Седло вставное впускного клапана, увеличенное на 0,3 мм | |
| 130-1007080-Р1 | 1***1 | Седло вставное выпускного клапана, увеличенное на 0,3 мм | |
| 130-1007098 | 1***8 | Ось с коромыслами и стойками в сборе | |
| 130-1007118 | 1***8 | Втулка коромысла (комплект) | |
| 301341-П | 3***П | Болт | |
| 301342-П | 3***П | Болт | |
| 305790-П29 | 3***9 | Шайба | |
| 307173-П8 | 3***8 | Шпилька | |
| 1 | 1***0 | Головка блока цилиндров с седлами и направляющими втулками клапанов в сборе | |
| 2 | 1***0 | Прокладка головки блока цилиндров в сборе | |
| 3 | 1***0 | Крышка в сборе | |
| 4 | 1***А | Прокладка крышки головки блока цилиндров | |
| 5 | 1***5 | Вал распределительный | |
| 6 | 1***1 | Клапан впускной в сборе | |
| 7 | 1***Б | Манжета впускного клапана | |
| 8 | 1***1 | Клапан выпускной в сборе | |
| 9 | 1***А | Пружина клапана | |
| 10 | 1***А | Шайба клапанной пружины впускного клапана | |
| 11 | 1***Б | Тарелка клапанной пружины | |
| 12 | 1***8 | Сухарь клапана | |
| 13 | 1***Б | Втулка впускного клапана направляющая | |
| 14 | 1***3 | Втулка выпускного клапана направляющая | |
| 15 | 1***А | Толкатель клапана | |
| 16 | 1***3 | Гайка регулировочного винта | |
| 17 | 1***9 | Седло вставное впускного клапана | |
| 18 | 1***0 | Седло вставное выпускного клапана | |
| 19 | 1***0 | Ось коромысел клапанов в сборе | |
| 20 | 1***1 | Стойка оси коромысла с втулкой в сборе | |
| 21 | 1***1 | Стойка маслоподводящая | |
| 22 | 1***1 | Стойка | |
| 23 | 1***А | Коромысло клапана с втулкой в сборе | |
| 24 | 1***1 | Втулка стойки центрирующая | |
| 25 | 1***7 | Винт регулировочный коромысел клапанов | |
| 26 | 1***0 | Втулка коромысла | |
| 27 | 1***7 | Пружина распорная коромысел клапанов | |
| 28 | 1***А | Штанга толкателя клапана | |
| 29 | 1***2 | Механизм вращения выпускного клапана в сборе | |
| 30 | 1***7 | Шпилька крепления выпускного коллектора | |
| 31 | 2***9 | Гайка | |
| 32 | 2***9 | Шайба | |
| 33 | 2***П | Шплинт | |
| 34 | 3***П | Болт | |
| 35 | 3***П | Болт | |
| 36 | 3***П | Шайба | |
| 37 | 3***П | Шайба оси коромысел пружинная специальная | |
| 38 | 3***9 | Шайба | |
| 39 | 3***8 | Шпилька | |
| 40 | 3***8 | Шпилька | |
| 41 | 3***П | Кольцо пружинное | |
| 42 | 3***9 | Шпилька |
