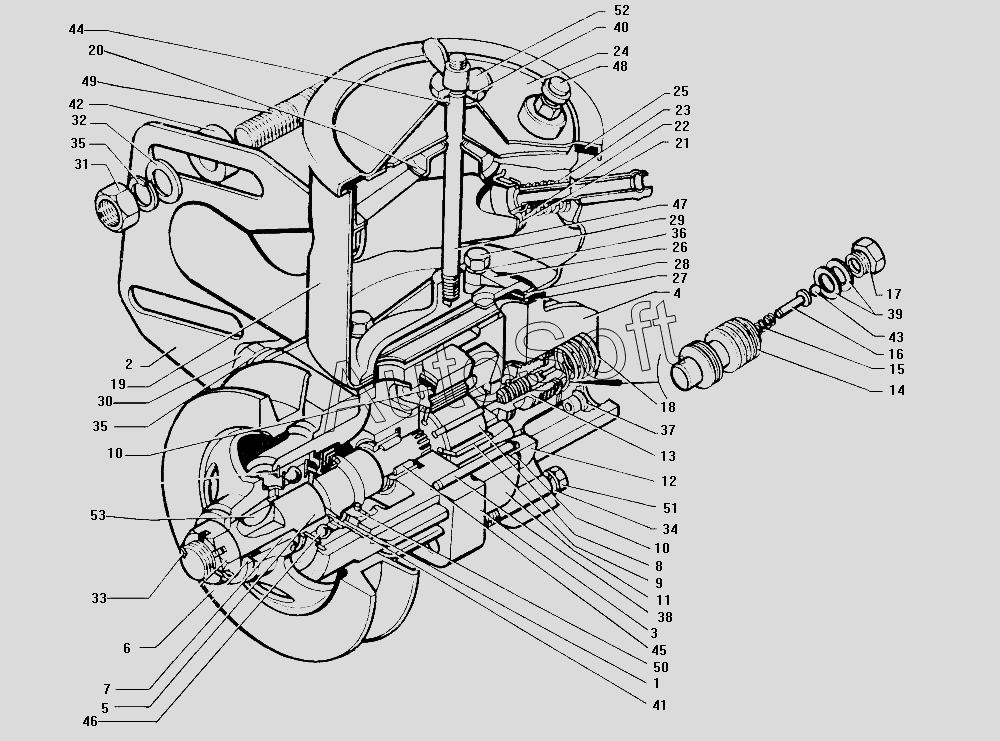

Каталог запасных частей к технике: ЗИЛ-130 (1985). Насос гидроусилителя рулевого управления
39
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
23
40
41
42
43
44
45
46
47
48
49
50
51
52
53
8
1
2
3
4
5
6
7
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3407194 | 1***4 | Насос гидроусилителя механизма рулевого управления в сборе | |
| 130-3407199 | 1***9 | Насос гидроусилителя руля в сборе | |
| 130-3407200-А | 1***А | Насос гидроусилителя в сборе | |
| 130-3407244 | 1***4 | Комплект ротора, статора и лопастей насоса гидроусилителя | |
| 130-3407339-01 | 1***1 | Вкладыш фильтра | |
| 301512-П8 | 3***8 | Болт | |
| 305851-П | 3***П | Шайба регулировочная | |
| 1 | 1***А | Проставка насоса | |
| 2 | 1***А | Кронштейн крепления насоса | |
| 3 | 1***1 | Корпус насоса | |
| 4 | 1***2 | Крышка насоса гидроусилителя руля | |
| 4 | 1***3 | Крышка насоса | |
| 5 | 1***7 | Валик насоса гидроусилителя руля | |
| 6 | 1***2 | Шкив насоса | |
| 7 | 1***7 | Втулка шкива насоса | |
| 8 | 1***8 | Ротор насоса | |
| 9 | 1***1 | Лопасть насоса | |
| 10 | 1***2 | Кольцо уплотнительное корпуса насоса гидроусилителя руля | |
| 11 | 1***4 | Статор насоса | |
| 12 | 1***5 | Диск насоса распределительный | |
| 13 | 1***А | Клапан насоса перепускной в сборе | |
| 14 | 1***А | Золотник насоса перепускной | |
| 15 | 1***2 | Пружина предохранительного клапана насоса гидроусилителя руля | |
| 16 | 1***5 | Направляющая пружины | |
| 17 | 1***7 | Седло предохранительного клапана | |
| 18 | 1***1 | Пружина перепускного клапана | |
| 19 | 1***0 | Бачок насоса в сборе | |
| 20 | 1***8 | Фильтр заливной в сборе | |
| 21 | 1***А | Труба фильтра в сборе | |
| 22 | 1***2 | Чашка фильтра | |
| 23 | 1***3 | Пружина клапана фильтра | |
| 24 | 1***0 | Крышка бачка насоса в сборе | |
| 25 | 1***3 | Прокладка уплотнительная крышки бачка насоса гидроусилителя руля | |
| 26 | 1***3 | Коллектор насоса | |
| 27 | 1***7 | Прокладка уплотнительная болтов крепления бачка насоса гидроусилителя руля | |
| 28 | 1***А | Прокладка коллектора насоса гидроусилителя руля | |
| 29 | 2***8 | Болт | |
| 30 | 2***8 | Болт | |
| 31 | 2***8 | Гайка | |
| 32 | 2***8 | Шайба регулировочная | |
| 33 | 2***8 | Шайба | |
| 34 | 2***2 | Шайба пружинная | |
| 35 | 2***2 | Шайба пружинная | |
| 36 | 2***П | Шайба пружинная | |
| 37 | 3***П | Седло уплотнительное | |
| 38 | 3***П | Штифт | |
| 39 | 3***П | Шайба регулировочная | |
| 40 | 3***9 | Шайба | |
| 41 | 3***П | Шайба | |
| 42 | 3***8 | Шайба | |
| 43 | 3***П | Шарик | |
| 44 | 3***П | Кольцо уплотнительное | |
| 45 | 3***П | Подшипник игольчатый | |
| 46 | 3***П | Подшипник шариковый | |
| 47 | 3***8 | Шпилька | |
| 48 | 3***П | Клапан предохранительный в сборе | |
| 49 | 3***9 | Шпилька | |
| 50 | 3***П | Манжета | |
| 51 | 4***7 | Болт нижний | |
| 52 | 4***5 | Гайка-барашек | |
| 53 | 4***П | Шпонка сегментная |
