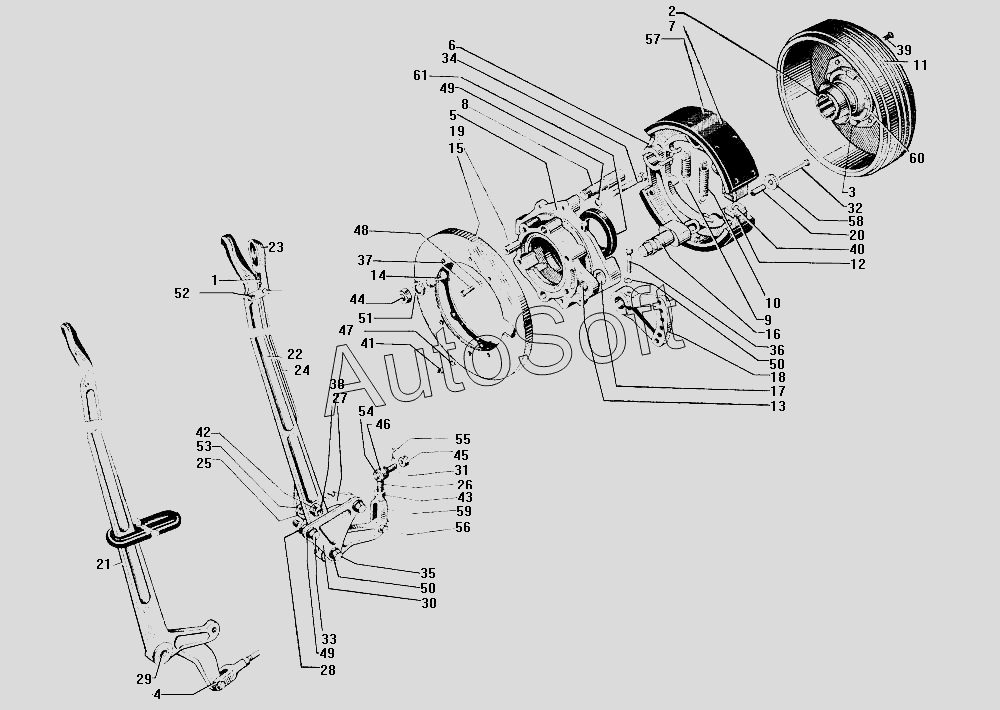

Каталог запасных частей к технике: ЗИЛ-130 (1985). Тормоз стояночный и его привод
37
45
44
43
42
41
40
39
38
46
36
35
34
33
32
31
30
29
47
48
49
49
50
50
51
52
53
54
55
56
57
58
59
60
61
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3507099 | 1***9 | Прокладка | |
| 130-3508015 | 1***5 | Рычаг привода тормоза в сборе | |
| 1 | 1***5 | Пружина рукоятки | |
| 2 | 1***8 | Фланец с отражателем в сборе | |
| 3 | 1***3 | Болт | |
| 4 | 1***А | Тяга ручного привода тормозного крана в сборе | |
| 5 | 1***0 | Кронштейн стояночного тормоза | |
| 6 | 1***5 | Колодка стояночного тормоза в сборе | |
| 6 | 1***9 | Колодка стояночного тормоза | |
| 7 | 1***0 | Накладка колодки стояночного тормоза фрикционная | |
| 8 | 1***А | Ось колодок стояночного тормоза | |
| 9 | 1***3 | Пружина оттяжная колодок ручного тормоза малая | |
| 10 | 1***8 | Пружина оттяжная колодок ручного тормоза большая | |
| 11 | 1***0 | Барабан тормозной с фланцем в сборе | |
| 11 | 1***2 | Барабан ручного тормоза | |
| 12 | 1***4 | Сухарь колодок | |
| 13 | 1***9 | Втулка разжимного кулака малая | |
| 14 | 1***3 | Прокладка щитка стояночного тормоза | |
| 15 | 1***1 | Щиток стояночного тормоза | |
| 16 | 1***0 | Кулак разжимной | |
| 17 | 1***6 | Втулка разжимного кулака большая | |
| 18 | 1***8 | Рычаг регулировочный | |
| 19 | 1***6 | Втулка | |
| 20 | 1***3 | Трубка дистанционная | |
| 21 | 1***0 | Рычаг с усилителем | |
| 22 | 1***1 | Рычаг | |
| 23 | 1***6 | Рукоятка тяги собачки | |
| 24 | 1***7 | Тяга | |
| 25 | 1***9 | Палец тяги собачки | |
| 26 | 1***3 | Тяга | |
| 27 | 1***8 | Сектор рычага ручного тормоза | |
| 28 | 1***9 | Проставка кронштейна | |
| 29 | 1***3 | Кронштейн | |
| 30 | 1***6 | Пластина | |
| 31 | 1***6 | Палец штанги | |
| 32 | 2***8 | Болт крепления колодок | |
| 33 | 2***8 | Болт | |
| 34 | 2***8 | Болт | |
| 35 | 2***8 | Болт | |
| 36 | 2***9 | Болт | |
| 37 | 2***8 | Болт | |
| 38 | 2***9 | Болт | |
| 39 | 2***8 | Винт | |
| 40 | 2***8 | Винт | |
| 41 | 2***8 | Гайка | |
| 42 | 2***8 | Гайка | |
| 43 | 2***8 | Гайка | |
| 44 | 2***9 | Гайка | |
| 45 | 2***8 | Гайка пальца | |
| 46 | 2***8 | Шайба | |
| 47 | 2***2 | Шайба пружинная | |
| 48 | 2***2 | Шайба пружинная | |
| 49 | 2***2 | Шайба пружинная | |
| 50 | 2***2 | Шайба пружинная | |
| 51 | 2***2 | Шайба пружинная | |
| 52 | 2***8 | Заклепка рукоятки | |
| 53 | 2***8 | Шплинт | |
| 54 | 2***8 | Шплинт | |
| 55 | 2***8 | Шплинт | |
| 56 | 2***8 | Палец | |
| 57 | 3***П | Заклепка | |
| 58 | 3***9 | Шайба | |
| 59 | 3***1 | Вилка | |
| 60 | 3***П | Кольцо пружинное упорное плоское наружное (d=102, D=95,0, S1=2,85, S2=-0,20, b=7,0) | |
| 61 | 3***0 | Манжета в сборе |
