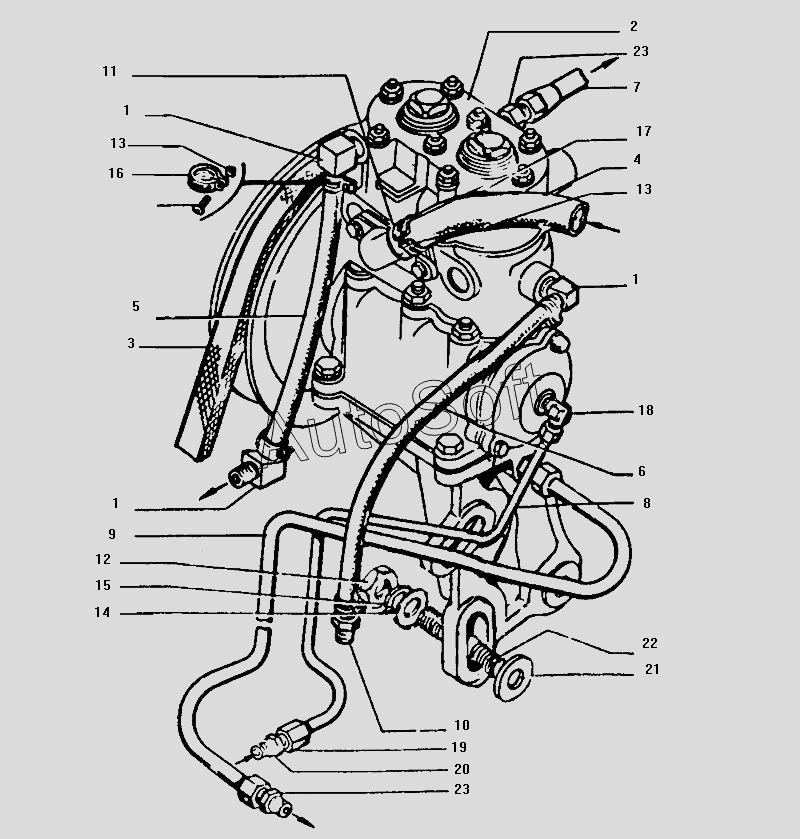

Каталог запасных частей к технике: ЗИЛ-130 (1985). Установка компрессора
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Угольник | |
| 2 | 1***0 | Компрессор в сборе | |
| 3 | 1***0 | Ремень привода компрессора | |
| 4 | 1***6 | Шланг подвода воздуха | |
| 5 | 1***В | Шланг отвода воды от компрессора | |
| 6 | 1***Г | Шланг | |
| 7 | 1***0 | Трубка от компрессора к регулятору давления первая в сборе | |
| 8 | 1***0 | Трубка подвода масла к компрессору | |
| 9 | 1***0 | Трубка отвода масла от компрессора в сборе | |
| 10 | 1***6 | Штуцер | |
| 11 | 2***8 | Винт | |
| 12 | 2***8 | Гайка | |
| 13 | 2***8 | Гайка | |
| 14 | 2***8 | Шайба регулировочная | |
| 15 | 2***2 | Шайба пружинная | |
| 16 | 2***8 | Хомут крепления шлангов | |
| 17 | 2***8 | Хомут | |
| 18 | 3***П | Угольник ввертной | |
| 19 | 3***8 | Штуцер | |
| 20 | 3***П | Шайба уплотнительная | |
| 21 | 3***9 | Шайба | |
| 22 | 3***8 | Шпилька | |
| 23 | 4***8 | Штуцер |
