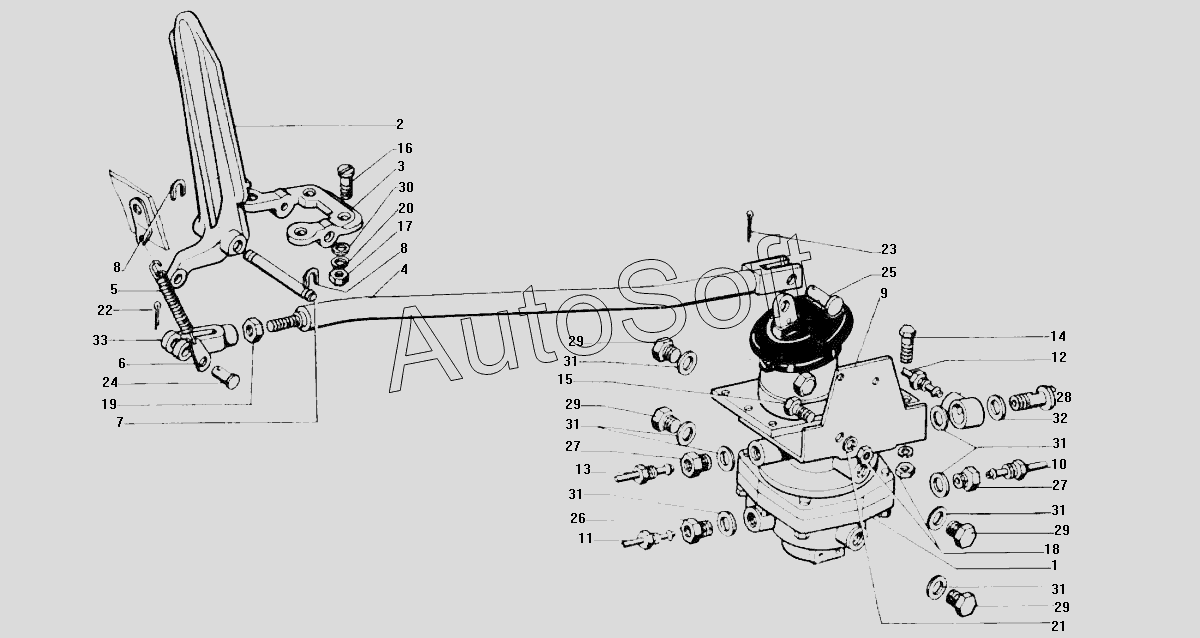

Каталог запасных частей к технике: ЗИЛ-130 (1985). Установка и привод механизма управления тормозами
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
29
29
30
31
31
31
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300357-П29 | 3***9 | Угольник проходной поворотный | |
| 300385-П29 | 3***9 | Штуцер | |
| 301573-П29 | 3***9 | Болт полый | |
| 305913-П | 3***П | Шайба | |
| 431410-3720010 | 4***0 | Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе | |
| 1 | 1***1 | Кран тормозной двухсекционный с рычагом в сборе | |
| 2 | 1***7 | Педаль ножного тормоза с кронштейном в сборе | |
| 2 | 1***А | Педаль ножного тормоза в сборе | |
| 3 | 1***0 | Кронштейн педали тормоза | |
| 4 | 1***0 | Тяга привода | |
| 5 | 1***4 | Пружина оттяжная педали тормоза | |
| 6 | 1***5 | Звено оттяжной пружины | |
| 7 | 1***5 | Ось педали тормоза | |
| 8 | 1***7 | Чека оси педали тормоза | |
| 9 | 1***9 | Кронштейн | |
| 10 | 1***6 | Трубка от баллона передних тормозов к тормозному крану | |
| 11 | 1***0 | Трубка от тормозного крана к клапану ограничения давления передних тормозов | |
| 12 | 1***6 | Трубка от баллона задних тормозов к тормозному крану | |
| 13 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил первая | |
| 13 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил первая | |
| 14 | 2***8 | Болт | |
| 15 | 2***8 | Болт | |
| 16 | 2***8 | Винт | |
| 17 | 2***8 | Гайка | |
| 18 | 2***8 | Гайка | |
| 19 | 2***8 | Гайка | |
| 20 | 2***2 | Шайба пружинная | |
| 21 | 2***2 | Шайба пружинная | |
| 22 | 2***8 | Шплинт | |
| 23 | 2***8 | Шплинт | |
| 24 | 2***8 | Палец | |
| 25 | 2***8 | Палец | |
| 26 | 3***9 | Штуцер ввертной | |
| 27 | 3***9 | Штуцер ввертной | |
| 28 | 3***9 | Болт полый | |
| 29 | 3***9 | Пробка предохранительная | |
| 30 | 3***2 | Шайба | |
| 31 | 3***9 | Шайба | |
| 32 | 3***9 | Шайба | |
| 33 | 4***1 | Вилка |
