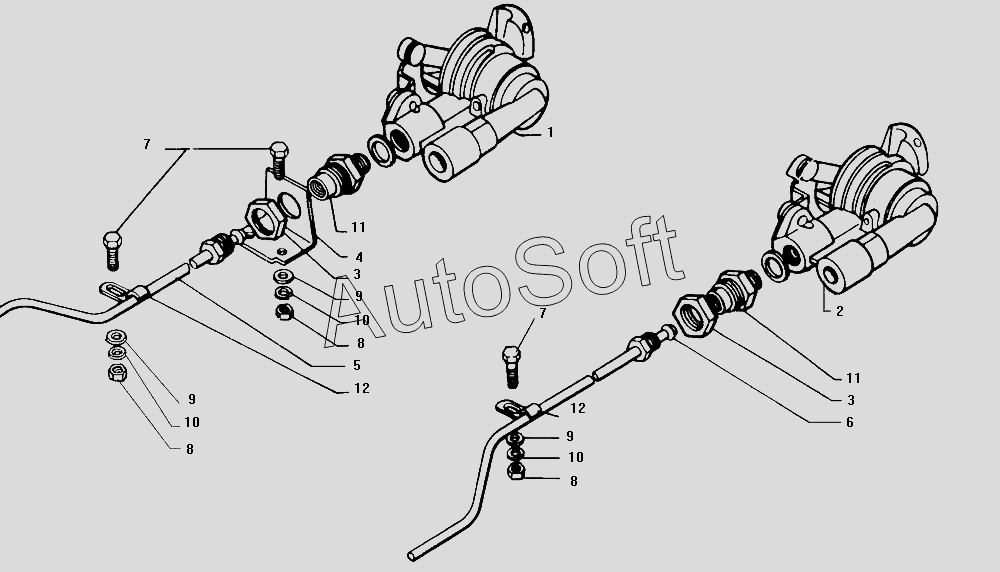

Каталог запасных частей к технике: ЗИЛ-130 (1985). Установка соединительных головок
1
2
3
3
4
5
6
7
7
8
8
8
9
9
9
10
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130Б2-3521025-10 | 1***0 | Кронштейн крепления соединительной головки питающей магистрали | |
| 485965 | 4***5 | Кольцо уплотнительное | |
| 1 | 1***0 | Головка соединительная пневмотормозов типа «Палм» в сборе | |
| 2 | 1***0 | Головка соединительная автоматическая в сборе | |
| 3 | 1***9 | Гайка крепления крана | |
| 4 | 1***7 | Кронштейн | |
| 5 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 5 | 1***8 | Трубка от одинарного защитного клапана к соединительной головке питающей магистрали | |
| 6 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной питающей магистрали | |
| 6 | 1***2 | Трубка от клапана управления тормозами прицепа к соединительной головке питающей магистрали | |
| 7 | 2***9 | Болт | |
| 8 | 2***9 | Гайка | |
| 9 | 2***9 | Шайба | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 3***9 | Штуцер проходной | |
| 12 | 3***9 | Скоба |
