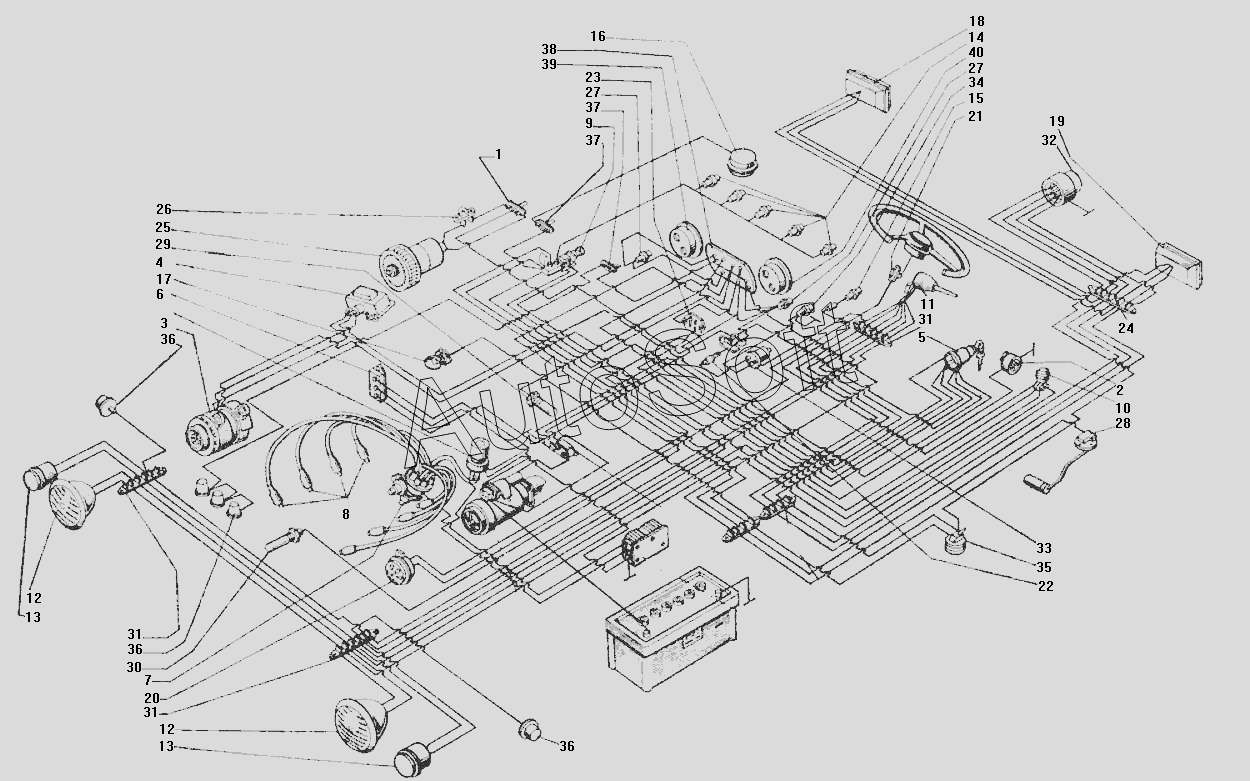

Каталог запасных частей к технике: ЗИЛ-130 (1985). Схема электрооборудования
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
31
32
33
34
35
36
36
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3722150 | 1***0 | Предохранитель 20А | |
| 120-3723032-Б | 1***Б | Панель соединительная трехклеммная | |
| 130-3801010-Б | 1***Б | Щиток приборов | |
| 130Т-3714010-Б | 1***Б | Плафон кабины типа ПК201 в сборе | |
| 131-3801010-20 | 1***0 | Щиток приборов типа КП204АТ в сборе | |
| 133ВЯ-3743010 | 1***0 | Фара противотуманная типа ФГ152-Б | |
| 1 | 1***0 | Переключатель | |
| 2 | 1***Б | Розетка штепсельная переносной лампы 47-К в сборе | |
| 3 | 1***1 | Генератор 32.3701 в сборе | |
| 4 | 1***1 | Регулятор напряжения 201.3702 в сборе | |
| 5 | 1***А | Выключатель зажигания ВК350 в сборе | |
| 6 | 1***0 | Резистор цепи катушки зажигания СЭ107 | |
| 7 | 1***0 | Распределитель 46.3706 | |
| 8 | 1***А | Свеча зажигания типа А11-А в сборе | |
| 9 | 1***0 | Переключатель света центральный | |
| 10 | 1***6 | Переключатель света фар ножной | |
| 11 | 1***0 | Переключатель в сборе | |
| 12 | 1***2 | Фара ФГ122-ГВ | |
| 13 | 1***Б | Фонарь передний ПФ130 в сборе | |
| 14 | 1***Б | Патроны подсвета приборов с лампами | |
| 15 | 1***8 | Патрон контрольной лампы дальнего света с лампой в сборе | |
| 16 | 1***Б | Плафон кабины ПК201-А | |
| 17 | 1***А | Лампа подкапотная ПД308А в сборе | |
| 18 | 1***0 | Фонарь задний правый ФП130-Б или 357.3716 в сборе | |
| 19 | 1***1 | Фонарь задний левый ФП130 или 357.3716 в сборе | |
| 20 | 1***2 | Сигнал звуковой С311-01 | |
| 21 | 1***2 | Устройство контактное в сборе | |
| 22 | 1***5 | Предохранитель 6А | |
| 23 | 1***0 | Предохранитель 7,5А | |
| 24 | 1***3 | Панель соединительная четырехклеммная 16.3723 | |
| 25 | 1***0 | Электродвигатель вентилятора отопителя 192.3730 | |
| 26 | 1***6 | Сопротивление электродвигателя отопителя | |
| 27 | 1***1 | Лампа контрольная аварийного перегрева | |
| 28 | 1***1 | Датчик указателя уровня топлива | |
| 29 | 1***А | Датчик указателя температуры охлаждающей жидкости ТМ100-В | |
| 30 | 1***4 | Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05 | |
| 31 | 1***9 | Панель соединительная пятиклеммная 17.3723 | |
| 32 | 1***0 | Розетка прицепа ПС300А-100 | |
| 33 | 1***6 | Реле-прерыватель указателей поворота | |
| 34 | 1***5 | Лампа контрольная указателей поворота | |
| 35 | 4***0 | Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе | |
| 36 | 4***1 | Фонарь опознавательный автопоезда и указателей поворота УП101-01 | |
| 37 | 4***0 | Выключатель противотуманной фары | |
| 38 | К***5 | Комбинация приборов | |
| 39 | М***3 | Манометр | |
| 40 | С***А | Спидометр |
