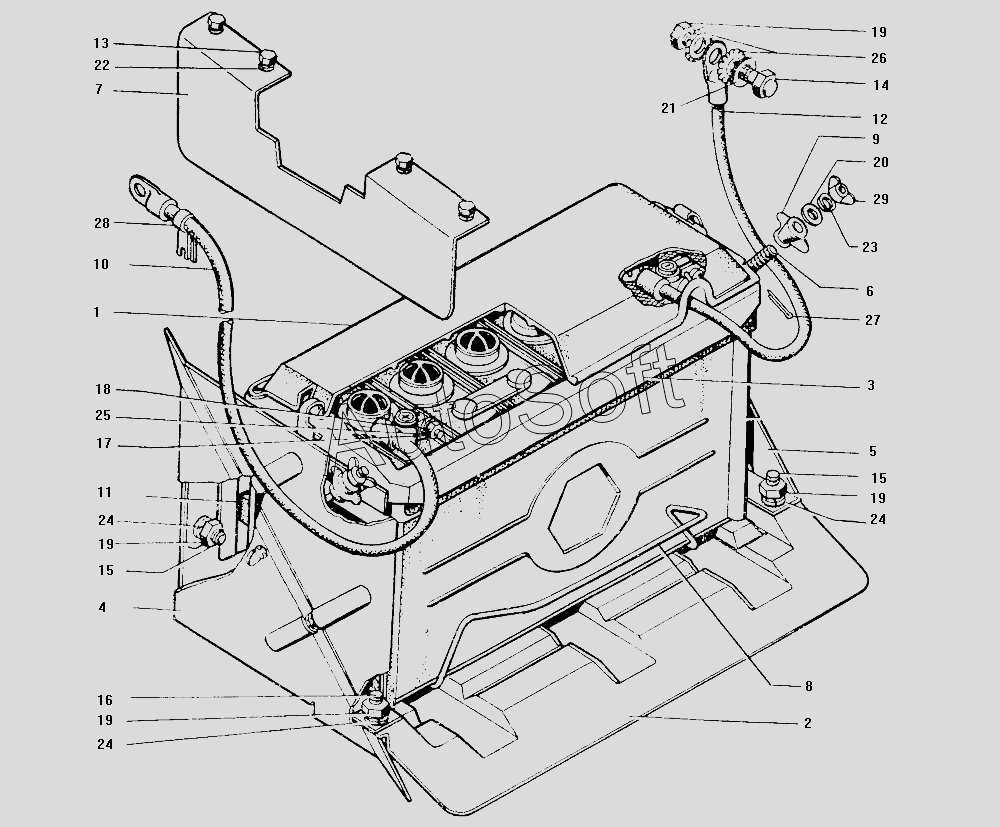

Каталог запасных частей к технике: ЗИЛ-130 (1985). Установка аккумуляторной батареи
14
29
28
27
26
25
24
24
24
23
22
20
19
19
19
19
18
17
16
15
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3703010-А | 1***А | Батарея аккумуляторная с электролитом | |
| 1 | 1***1 | Крышка аккумуляторной батареи | |
| 2 | 1***Б | Гнездо аккумуляторной батареи в сборе | |
| 3 | 1***4 | Рамка крепления аккумуляторной батареи | |
| 4 | 1***0 | Кронштейн крепления гнезда передний в сборе | |
| 5 | 1***3 | Кронштейн крепления гнезда задний | |
| 6 | 1***5 | Стяжка крепления аккумуляторной батареи и кожуха | |
| 7 | 1***0 | Щиток аккумуляторной батареи верхний в сборе | |
| 8 | 1***9 | Скоба аккумуляторной батареи | |
| 9 | 1***9 | Упор стяжки крепления аккумуляторной батареи | |
| 10 | 1***2 | Провод батарея аккумуляторная-стартер в сборе | |
| 11 | 1***Б | Буфер | |
| 12 | 1***0 | Провод аккумуляторной батареи к выключателю массы в сборе | |
| 13 | 2***9 | Болт | |
| 14 | 2***9 | Болт | |
| 15 | 2***8 | Болт | |
| 16 | 2***8 | Болт | |
| 17 | 2***6 | Болт | |
| 18 | 2***8 | Гайка | |
| 19 | 2***8 | Гайка | |
| 20 | 2***8 | Шайба | |
| 22 | 2***2 | Шайба пружинная | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 2***2 | Шайба пружинная | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 2***2 | Шайба зубчатая | |
| 27 | 2***9 | Шплинт | |
| 28 | 3***9 | Хомут | |
| 29 | 4***5 | Гайка-барашек |
