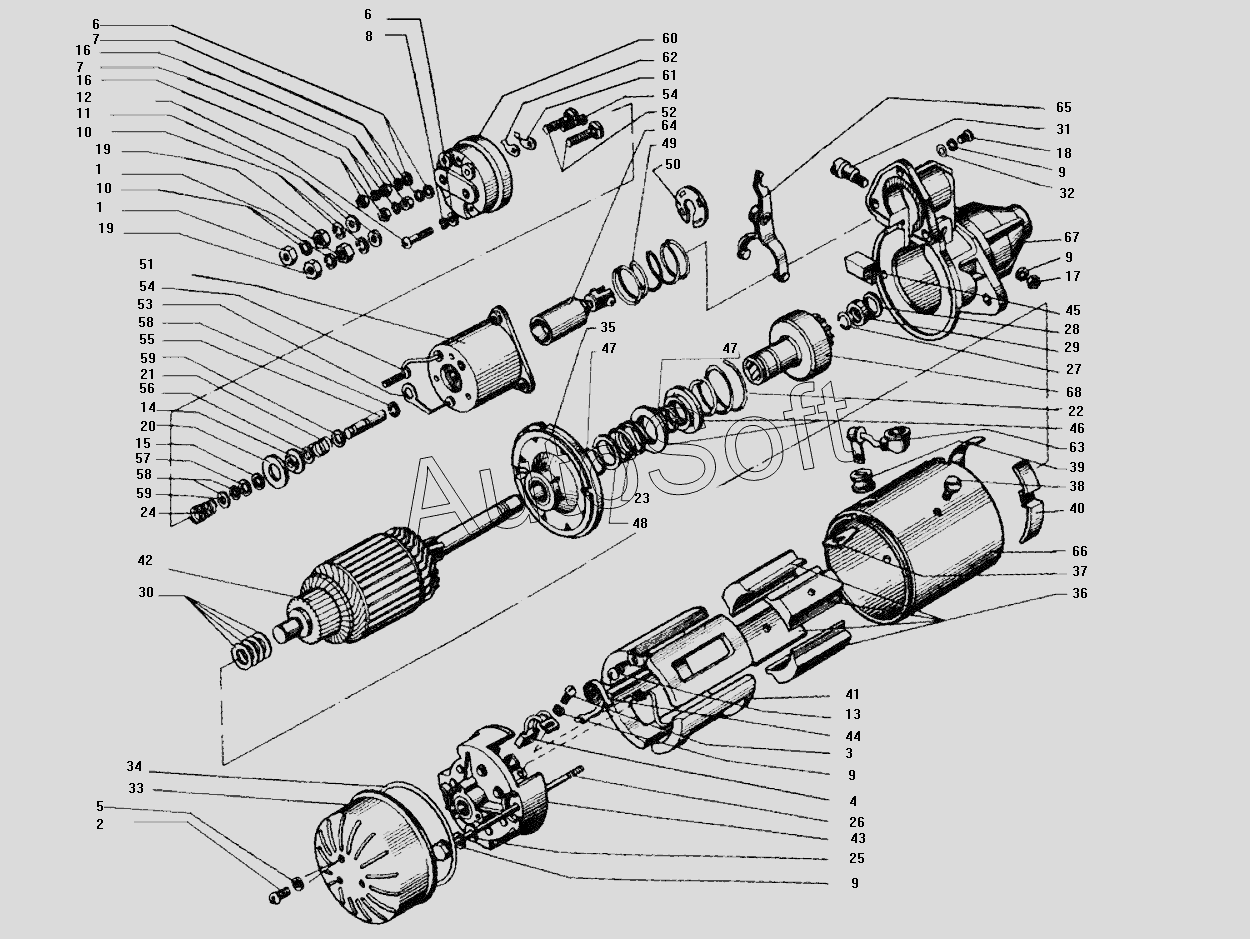

Каталог запасных частей к технике: ЗИЛ-130 (1985). Стартер СТ230К1
1
1
2
3
4
5
6
6
7
7
8
9
9
9
9
10
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
54
55
56
57
58
58
59
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТ230Б2-3708800-10 | С***0 | Реле стартера в сборе | |
| СТ230К-3708600-01 | С***1 | Привод стартера в сборе | |
| 1 | 2***9 | Гайка | |
| 2 | 2***6 | Винт | |
| 3 | 2***6 | Винт | |
| 4 | 3***3 | Щетка изоляционная | |
| 5 | 4***6 | Шайба пружинная | |
| 6 | 5***6 | Шайба | |
| 7 | 5***6 | Шайба пружинная | |
| 8 | 5***6 | Шайба пружинная | |
| 9 | 6***6 | Шайба пружинная | |
| 10 | 8***6 | Шайба пружинная | |
| 11 | 8***6 | Шайба | |
| 12 | В***6 | Винт | |
| 13 | В***6 | Винт | |
| 14 | В***6 | Втулка изоляционная | |
| 15 | В***7 | Шайба изоляционная | |
| 16 | М***6 | Гайка | |
| 17 | М***6 | Гайка | |
| 18 | М***6 | Винт | |
| 19 | М***6 | Гайка | |
| 20 | Р***1 | Диск | |
| 21 | Р***7 | Пружина | |
| 22 | С***Т | Пружина | |
| 23 | С***4 | Пружина | |
| 25 | С***1 | Шайба специальная | |
| 26 | С***3 | Шпилька стяжная | |
| 27 | С***4 | Кольцо упорное | |
| 28 | С***5 | Шайба | |
| 29 | С***7 | Кольцо замковое | |
| 30 | С***9 | Шайба | |
| 31 | С***4 | Ось рычага | |
| 32 | С***8 | Шайба | |
| 33 | С***1 | Кожух защитный | |
| 34 | С***2 | Кольцо уплотнительное | |
| 35 | С***А | Подшипник | |
| 36 | С***2 | Полюс | |
| 37 | С***4 | Изоляция вывода | |
| 38 | С***5 | Винт полюса | |
| 39 | С***6 | Втулка изоляционная | |
| 40 | С***8 | Изоляция | |
| 41 | С***0 | Катушка полюсов | |
| 42 | С***0 | Якорь | |
| 43 | С***0 | Крышка со стороны коллектора в сборе | |
| 44 | С***4 | Пружина щетки | |
| 45 | С***8 | Заглушка | |
| 46 | С***1 | Втулка отводки | |
| 47 | С***2 | Кольцо пружинное | |
| 48 | С***6 | Чашка | |
| 49 | С***4 | Пружина якоря реле | |
| 50 | С***4 | Шайба упорная | |
| 51 | С***0 | Ярмо реле в сборе | |
| 52 | С***2 | Болт контактный | |
| 53 | С***8 | Наконечник | |
| 54 | С***9 | Болт специальный | |
| 55 | С***0 | Плунжер реле в сборе | |
| 55 | С***1 | Плунжер | |
| 56 | С***4 | Шайба | |
| 57 | С***6 | Шайба регулировочная | |
| 58 | С***8 | Скоба | |
| 59 | С***9 | Шайба специальная | |
| 60 | С***0 | Крышка реле в сборе | |
| 60 | С***1 | Крышка реле | |
| 61 | С***5 | Пружина контакта | |
| 62 | С***6 | Контакт | |
| 63 | С***0 | Вывод | |
| 64 | С***0 | Якорь реле в сборе | |
| 65 | С***0 | Рычаг включения привода в сборе | |
| 66 | С***0 | Корпус в сборе | |
| 66 | С***1 | Корпус | |
| 67 | С***0 | Крышка со стороны привода в сборе | |
| 68 | С***1 | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
