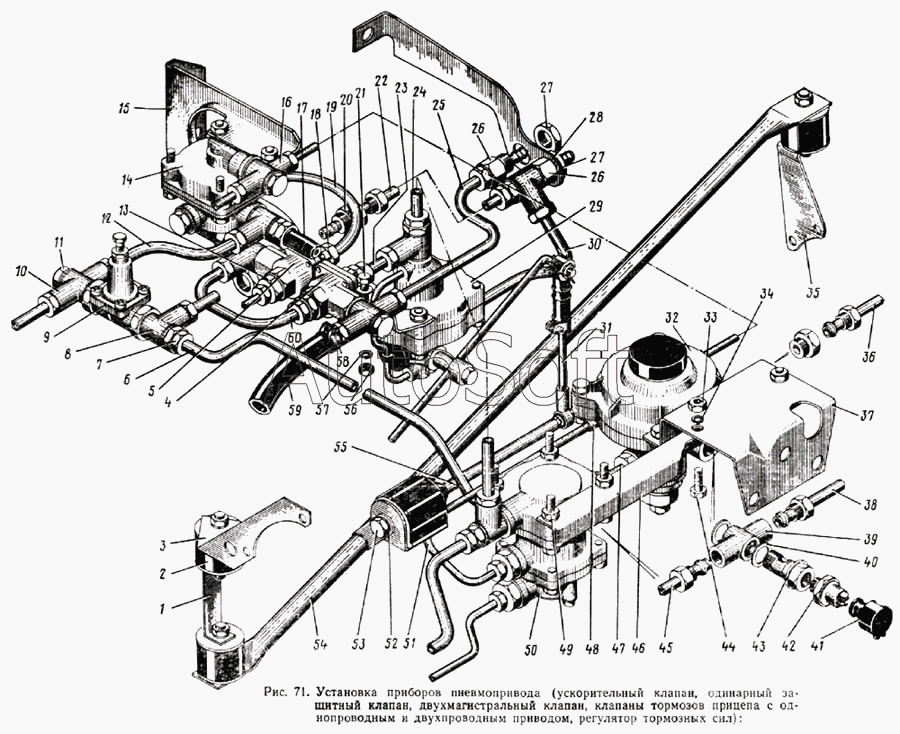

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Установка приборов пневмопривода
40
40
48
40
40
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 133ВЯ-3560032 | 1***2 | Кронштейн крепления крестовины на среднем мосту | |
| 133ВЯ-3560055 | 1***5 | Крестовина | |
| 133ВЯ-3560220 | 1***0 | Шланг соединительный | |
| 133ГЯ-3512017 | 1***7 | Проставка кронштейна | |
| 250508-П29 | 2***9 | Гайка | |
| 250517-П29 | 2***9 | Гайка | |
| 250559-П29 | 2***9 | Гайка | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 300374-П29 | 3***9 | Штуцер ввертной | |
| 305062-П29 | 3***9 | Пробка предохранительная | |
| 309916-П | 3***П | Прокладка | |
| 4 593 261 016 | 4***6 | Болт крепления крана | |
| 1 | 5***3 | Кронштейн компенсаторов перемещения | |
| 2 | 5***0 | Компенсатор перемещения в сборе | |
| 3 | 1***5 | Кронштейн компенсаторов передний | |
| 4 | 1***0 | Клапан двухмагистральный перепускной в сборе | |
| 5 | 1***0 | Клапан двухмагистральный в сборе | |
| 6 | 1***2 | Трубка от одинарного защитного клапана к клапану управления тормозами прицепа с двухпроводным приводом | |
| 7 | 3***9 | Болт полый | |
| 8 | 3***9 | Угольник проходной поворотный | |
| 9 | 1***0 | Клапан защитный в сборе | |
| 10 | 3***9 | Тройник поворотный | |
| 11 | 3***9 | Болт полый | |
| 12 | 1***4 | Трубка от тройного защитного клапана к ускорительному клапану третья | |
| 13 | 3***9 | Штуцер ввертной | |
| 14 | 1***0 | Клапан ускорительный в сборе | |
| 15 | 1***9 | Кронштейн крепления ускорительного клапана | |
| 16 | 3***9 | Тройник | |
| 17 | 1***0 | Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б | |
| 18 | 3***9 | Штуцер ввертной | |
| 19 | 1***0 | Трубка от ускорительного клапана к двухмагисгральным клапанам | |
| 20 | 3***9 | Штуцер | |
| 20 | 3***Э | Штуцер ввертной | |
| 21 | 2***9 | Болт | |
| 22 | 1***2 | Трубка от регулятора тормозных сил к тормозным камерам среднего моста | |
| 23 | 1***0 | Трубка от тормозного крана к двухмагистральному клапану | |
| 24 | 1***2 | Трубка от тормозного крана к регулятору тормозных сил вторая | |
| 25 | 1***2 | Трубка от двух магистрального клапана к пружинным энергоаккумуляторам заднего моста | |
| 26 | 3***9 | Штуцер проходной | |
| 26 | 3***9 | Штуцер проходной | |
| 27 | 3***8 | Гайка | |
| 27 | 3***8 | Гайка | |
| 28 | 1***0 | Кронштейн крепления штуцеров | |
| 29 | 1***0 | Регулятор тормозных сил в сборе | |
| 30 | 1***4 | Трубка от регулятора тормозных сил к тормозным камерам заднего моста | |
| 31 | 1***3 | Тяга регулятора тормозных сил | |
| 32 | 1***0 | Клапан управления тормозами прицепа с однопроводным приводом в сборе | |
| 33 | 2***9 | Гайка | |
| 34 | 2***2 | Шайба пружинная | |
| 35 | 1***6 | Кронштейн компенсаторов задний | |
| 36 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к соединительной головке первая | |
| 37 | 1***9 | Кронштейн крепления клапана управления тормозами прицепа с однопроводным приводом | |
| 38 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной магистрали прицепа | |
| 39 | 3***9 | Тройник поворотный | |
| 40 | 2***9 | Шайба | |
| 40 | 2***9 | Шайба | |
| 40 | 3***П | Шайба | |
| 40 | 3***П | Шайба | |
| 40 | 3***П | Шайба | |
| 41 | 5***6 | Колпачок защитный штекера | |
| 42 | 1***0 | Выключатель сигнала торможения типа ММ 125 в сборе | |
| 43 | 3***9 | Болт | |
| 44 | 2***9 | Болт | |
| 45 | 1***6 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к клапану с однопроводным приводом | |
| 46 | 1***9 | Кронштейн | |
| 47 | 1***6 | Трубка от одинарного защитного клапана к клапану управления тормозами прицепа с однопроводным приводом | |
| 48 | 3***8 | Скоба | |
| 48 | 3***9 | Скоба | |
| 49 | 2***П | Гайка | |
| 49 | 2***9 | Гайка | |
| 50 | 1***0 | Клапан управления тормозами прицепа с двухпроводным приводом в сборе | |
| 51 | 1***8 | Трубка от тормозного крана с ручным управлением к клапану управления тормозами прицепа с двухпроводным приводом | |
| 52 | 2***2 | Шайба пружинная | |
| 53 | 2***9 | Болт | |
| 54 | 1***0 | Штанга соединительная в сборе | |
| 55 | 1***0 | Элемент упругий регулятора тормозных сил в сборе | |
| 56 | 2***9 | Гайка | |
| 57 | 2***2 | Шайба пружинная | |
| 58 | 3***П | Хомут | |
| 59 | 1***2 | Шланг | |
| 60 | 1***0 | Трубка от ускорительного клапана к двухмагисгральным клапанам |
