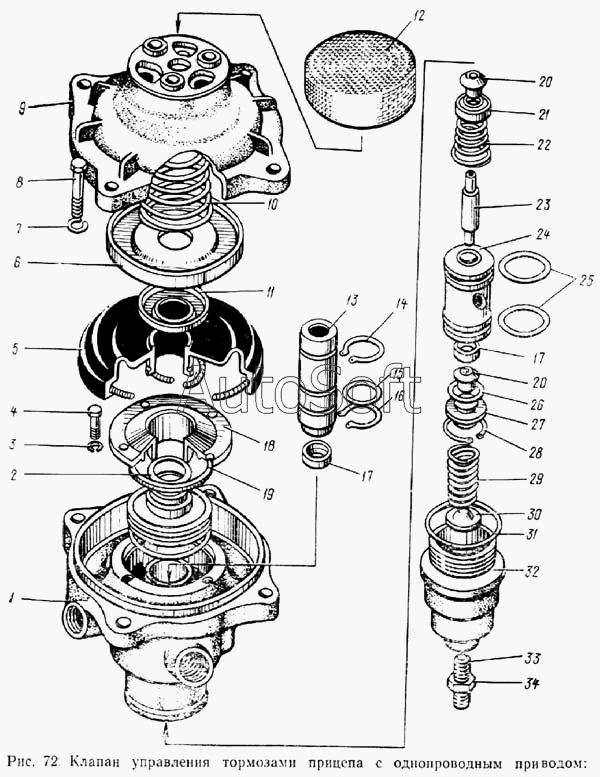

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Клапан управления тормозами прицепа с однопроводным приводом
31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3522125 | 1***5 | Клапан в сборе | |
| 100-3522155 | 1***5 | Поршень | |
| 100-3522164 | 1***4 | Пружина | |
| 100-3522165 | 1***5 | Пружина | |
| 1 | 1***0 | Корпус клапана управления тормозами прицепа с однопроводным приводом | |
| 2 | 1***1 | О-образное кольцо | |
| 3 | 3***2 | Шайба пружинная | |
| 4 | 2***9 | Болт | |
| 5 | 1***0 | Мембрана в сборе | |
| 6 | 1***7 | Шайба мембраны большая | |
| 7 | 3***2 | Шайба пружинная | |
| 8 | 3***9 | Болт крепления крышки | |
| 9 | 1***4 | Крышка верхняя | |
| 10 | 1***0 | Пружина | |
| 11 | 1***6 | Шайба мембраны малая | |
| 12 | 1***5 | Колпак крышки | |
| 13 | 1***0 | Толкатель клапана в сборе | |
| 14 | 4***2 | Кольцо упорное | |
| 15 | 1***3 | Кольцо уплотнительное | |
| 16 | 4***2 | Кольцо упорное | |
| 17 | 1***7 | Кольцо клапана | |
| 18 | 1***0 | Опора | |
| 19 | 1***1 | О-образное кольцо | |
| 20 | 1***0 | Корпус клапана | |
| 21 | 1***3 | Направляющая клапана | |
| 22 | 1***4 | Пружина | |
| 23 | 1***1 | Стержень клапана | |
| 24 | 1***6 | Поршень клапана | |
| 25 | 1***7 | О-образное кольцо | |
| 26 | 1***7 | О-образное кольцо | |
| 27 | 1***5 | Крышка клапана | |
| 28 | 4***2 | Кольцо упорное | |
| 29 | 1***8 | Пружина | |
| 30 | 1***9 | Тарелка пружины | |
| 31 | 1***3 | Кольцо | |
| 31 | 1***9 | Кольцо | |
| 32 | 1***4 | Крышка нижняя | |
| 33 | 3***9 | Винт нижней крышки | |
| 34 | 2***9 | Гайка |
