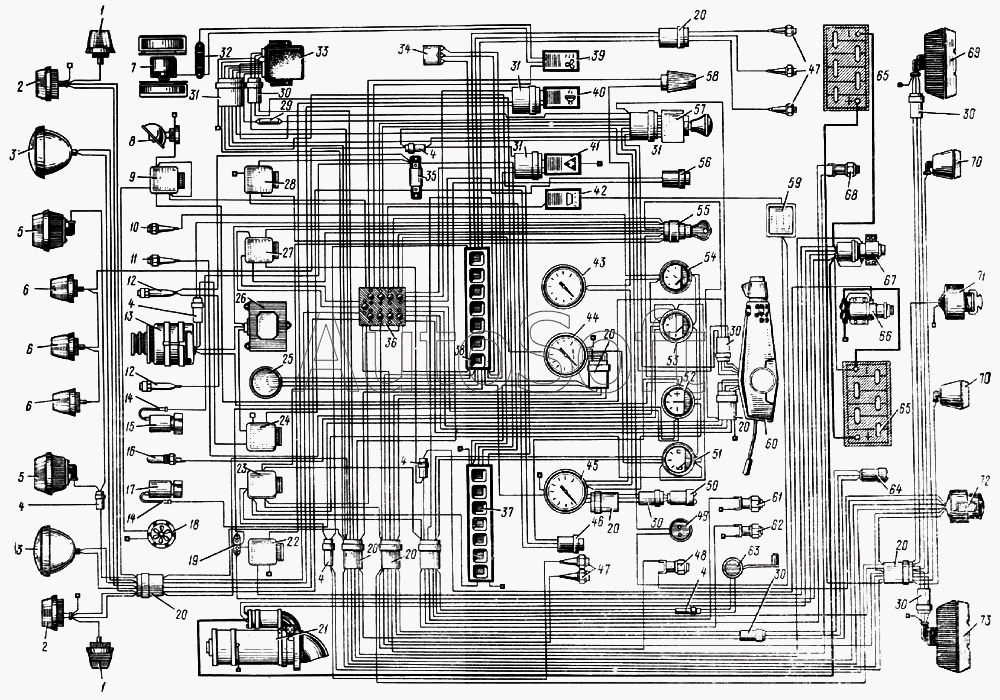

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Схема электрооборудования
1
1
2
2
3
3
4
4
4
4
4
4
5
5
6
6
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
20
20
20
20
20
20
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
30
31
31
31
31
32
33
34
35
36
37
38
40
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
62
63
64
65
65
66
67
68
69
70
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/05172/73 | 1***3 | Шайба пружинная | |
| 1/21641/11 | 1***1 | Гайка | |
| 1/35615/21 | 1***1 | Шпилька | |
| 1/59821/21 | 1***1 | Болт крепления стартера | |
| 130-3803151 | 1***1 | Кронштейн крепления блока с контрольными лампами | |
| 164А-3722291 | 1***1 | Втулка | |
| 201424-П8 | 2***8 | Болт | |
| 201460-П29 | 2***9 | Болт | |
| 220076-П8 | 2***8 | Винт | |
| 220103-П8 | 2***8 | Винт | |
| 220105-П8 | 2***8 | Винт | |
| 250517-П29 | 2***9 | Гайка | |
| 251261-П8 | 2***8 | Гайка | |
| 252004-П8 | 2***8 | Шайба плоская | |
| 252005-П29 | 2***9 | Шайба | |
| 252006-П8 | 2***8 | Шайба | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 303015-П | 3***П | Гайкодержатель | |
| 4 573 739 003 | 4***3 | Колодка двухклеммовая для наружных штекеров | |
| 4 573 739 007 | 4***7 | Колодка четырехклеммовая для наружных штекеров | |
| 4 573 739 012 | 4***2 | Колодка восьмиконтактная для наружных штекеров | |
| 5320-3827013 | 5***3 | Прокладка датчика | |
| Г287-3701300 | Г***0 | Крышка со стороны контактных колец с выпрямительным блоком в сборе | |
| 1 | 1***8 | Фонарь сигнальный типа УП101 в сборе | |
| 2 | 1***Б | Фонарь передний типа ПФ130 в сборе | |
| 3 | 1***В | Фара типа ФГ150-Г в сборе | |
| 4 | 4***4 | Колодка двухклеммовая для внутренних штекеров | |
| 5 | 1***0 | Фара противотуманная типа ФГ152-Б | |
| 6 | 1***8 | Фонарь сигнальный типа УП101 в сборе | |
| 7 | 1***Б | Электродвигатель отопителя в сборе | |
| 8 | 1***А | Лампа подкапотная типа ПД308-А в сборе | |
| 9 | 1***5 | Реле универсальное 111.3747 | |
| 10 | 1***0 | Датчик сигнализатора давления масла типа ММ111-Б | |
| 11 | 1***0 | Датчик сигнализатора температуры воды типа ТЛ111 | |
| 12 | 1***0 | Свеча факельная штифтовая 12 В типа 13.3740 | |
| 13 | 1***0 | Генератор переменного тока типа Г287В | |
| 14 | 4***2 | Колодка одноконтактная для внутренних штекеров | |
| 15 | 1***1 | Клапан электромагнитный 12 В типа 13.3741 | |
| 16 | 1***0 | Датчик указателя температуры воды типа ТМ100-А | |
| 17 | 1***5 | Электромагнитный пневмоклапан в сборе | |
| 18 | 1***Б | Сигнал звуковой типа С311-В в сборе | |
| 19 | 1***6 | Панель двухконтактная типа ПС4-А2 в сборе | |
| 20 | 4***1 | Колодка шестиконтактная для внутренних штекеров | |
| 21 | 7***0 | Стартер типа СТ-142-Б в сборе | |
| 22 | 1***А | Реле включения стартера типа РС502 в сборе | |
| 23 | 1***5 | Реле универсальное 111.3747 | |
| 24 | 1***5 | Реле универсальное 111.3747 | |
| 25 | 1***0 | Сигнализатор шумовой типа РС508 в сборе | |
| 26 | 1***Б | Регулятор напряжения типа РР132 в сборе | |
| 27 | 1***5 | Реле универсальное 111.3747 | |
| 28 | 1***5 | Реле универсальное 111.3747 | |
| 29 | 1***5 | Предохранитель 6А | |
| 30 | 4***8 | Колодка четырехклеммовая для внутренних штекеров | |
| 31 | 4***3 | Колодка восьмиконтактная для внутренних штекеров | |
| 32 | 1***6 | Сопротивление электродвигателя дополнительное типа СЭ300 в сборе | |
| 33 | 1***6 | Прерыватель указателей поворота типа РС950 в сборе | |
| 34 | 1***5 | Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе | |
| 35 | 1***4 | Электротермореле типа 14.3741 электрофакельного подогревателя | |
| 36 | 1***Б | Панель крепления предохранителей | |
| 37 | П***2 | Блок контрольных ламп | |
| 38 | П***1 | Блок контрольных ламп | |
| 40 | П***3 | Переключатель противотуманных фар | |
| 43 | 1***0 | Манометр воздушный | |
| 44 | С***4 | Спидометр | |
| 45 | 1***0 | Тахометр электрический типа ТХ144 | |
| 46 | 1***0 | Выключатель типа 11.3704 кнопочный | |
| 47 | 1***0 | Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б | |
| 48 | 1***0 | Выключатель сигнала торможения типа ММ 125 в сборе | |
| 49 | 1***0 | Штепсельная розетка типа 47К в сборе | |
| 50 | 1***0 | Датчик электрический тахометра типа МЭ307 в сборе | |
| 51 | 1***6 | Указатель уровня топлива | |
| 52 | А***1 | Амперметр | |
| 53 | 1***7 | Указатель температуры воды | |
| 54 | М***4 | Манометр давления масла | |
| 55 | 1***0 | Выключатель зажигания типа ВК353 в сборе | |
| 56 | 1***0 | Выключатель типа 11.3704 кнопочный | |
| 57 | 1***0 | Выключатель аварийной сигнализации типа ВК422-12 | |
| 58 | 1***0 | Выключатель типа ВК416-Б освещения щитка приборов | |
| 59 | 1***В | Плафон кабины типа ПК201-10 в сборе | |
| 60 | 1***Б | Переключатели света и указателей поворота типа П145 в сборе | |
| 62 | 1***0 | Выключатель сигнала торможения типа ММ 125 в сборе | |
| 63 | 1***0 | Датчик указателя уровня топлива БМ165-В | |
| 64 | 1***0 | Датчик электрический тахометра типа МЭ307 в сборе | |
| 65 | 1***0 | Батарея аккумуляторная с электролитом заряженная | |
| 66 | 1***0 | Выключатель массы типа ВК-861 в сборе | |
| 67 | 1***0 | Переключатель пусковой типа ВК-30-Б | |
| 68 | 1***0 | Выключатель света заднего хода типа ВК418 в сборе | |
| 69 | 1***0 | Фонарь задний правый типа ФП130-Б в сборе | |
| 70 | 1***0 | Фонарь заднего хода типа ФП135 в сборе | |
| 71 | 1***0 | Штепсельная розетка типа ПС400 в сборе | |
| 72 | 1***0 | Розетка штепсельная прицепа типа ПС300А-100 в сборе | |
| 73 | 1***1 | Фонарь задний левый типа ФП130 в сборе |
