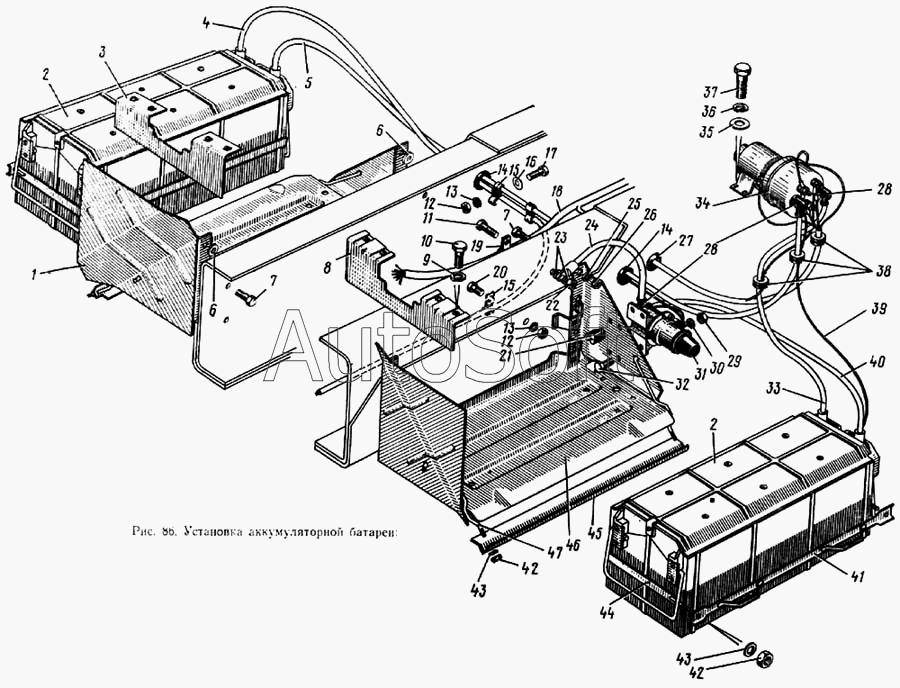

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Установка аккумуляторной батареи
36
24
25
26
27
28
28
29
30
31
32
33
34
35
23
37
38
39
40
41
42
42
43
43
44
45
46
47
11
1
2
2
3
4
5
6
6
7
7
8
9
10
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 133ВЯ-3703011 | 1***1 | Батарея аккумуляторная 6СТ-190ТР сухозаряженная без электролита | |
| 201501-П8 | 2***8 | Болт | |
| 251275-П8 | 2***8 | Гайка | |
| 1 | 1***8 | Гнездо аккумуляторной батареи правое в сборе | |
| 2 | 1***0 | Батарея аккумуляторная с электролитом заряженная | |
| 3 | 1***0 | Щиток аккумуляторной батареи верхний в сборе | |
| 4 | 1***1 | Провод аккумуляторная батарея—стартер | |
| 5 | 1***4 | Провод аккумуляторная батарея—переключатель пусковой | |
| 6 | 3***2 | Шайба | |
| 7 | 3***8 | Болт крепления гнезда к лонжерону | |
| 8 | 1***0 | Щиток аккумуляторной батареи верхний правый в сборе | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 2***8 | Болт | |
| 11 | 2***8 | Болт | |
| 12 | 2***8 | Гайка | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 1***0 | Втулка проходная аккумуляторных проводов | |
| 15 | 3***8 | Скоба | |
| 16 | 2***8 | Шайба | |
| 17 | 2***8 | Болт | |
| 18 | 1***5 | Пучок проводов задний левый | |
| 19 | 3***8 | Хомут крепления заднего левого пучка проводов | |
| 20 | 2***8 | Болт | |
| 21 | 1***Б | Буфер | |
| 22 | 2***8 | Гайка | |
| 23 | 2***2 | Шайба зубчатая | |
| 24 | 1***5 | Провод выключатель массы—рама | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 2***8 | Гайка | |
| 27 | 1***0 | Втулка проходная проводов к пусковому переключателю аккумуляторных батареи | |
| 28 | 1***1 | Колпачок защитный провода | |
| 29 | 2***8 | Гайка | |
| 30 | 2***2 | Шайба пружинная | |
| 31 | 1***0 | Выключатель массы типа ВК-861 в сборе | |
| 32 | 2***8 | Болт | |
| 33 | 1***3 | Провод аккумуляторная батарея—переключатель пусковой | |
| 34 | 1***0 | Переключатель пусковой типа ВК-30-Б | |
| 35 | 2***8 | Шайба | |
| 36 | 2***2 | Шайба пружинная | |
| 37 | 2***8 | Болт | |
| 38 | 1***4 | Втулка защитная | |
| 39 | 1***2 | Провод аккумуляторная батарея—переключатель пусковой | |
| 40 | 1***6 | Провод аккумуляторная батя-рея—выключатель массы | |
| 41 | 1***2 | Планка хомута аккумуляторной батареи | |
| 42 | 2***8 | Гайка | |
| 43 | 2***2 | Шайба пружинная | |
| 44 | 1***0 | Хомут аккумуляторной батареи | |
| 45 | 1***7 | Планка прижимная аккумуляторной батареи | |
| 46 | 1***9 | Гнездо аккумуляторной батареи левое в сборе | |
| 47 | 1***5 | Стяжка аккумуляторной батареи |
