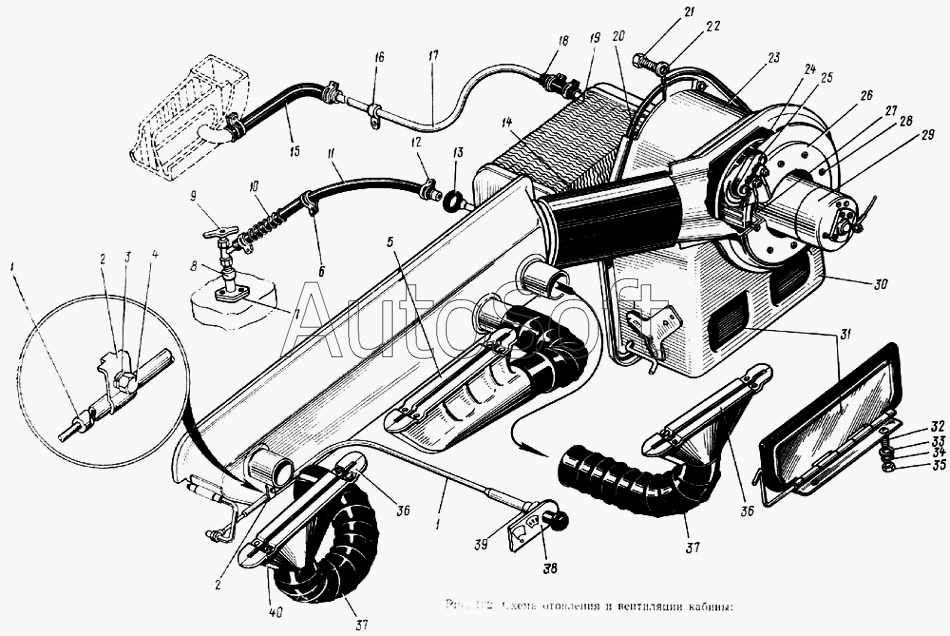

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Схема отопления и вентиляции кабины
29
18
19
20
21
22
23
24
25
26
27
28
17
30
31
32
33
34
35
36
36
37
37
38
39
40
5
1
1
2
2
3
4
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-8118062 | 1***2 | Рабочее колесо вентилятора в сборе | |
| 133ВЯ-3903055 | 1***5 | Табличка инструкционная слива воды из системы охлаждения | |
| 201420-П8 | 2***8 | Болт | |
| 220084-П8 | 2***8 | Винт | |
| 251084-П8 | 2***8 | Гайка | |
| 251104-118 | 2***8 | Гайка | |
| 252004-П8 | 2***8 | Шайба плоская | |
| 252007-П8 | 2***8 | Шайба регулировочная | |
| 1 | 1***1 | Тяга управления заслонкой канала отопления и обдува стекла в сборе | |
| 2 | 1***1 | Прижим троса тяги | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 3***8 | Болт | |
| 5 | 1***0 | Сопло обдува ветрового стекла среднее в сборе | |
| 6 | 1***Б | Хомут крепления трубок | |
| 7 | 1***3 | Прокладка фланца штуцера | |
| 8 | 1***9 | Штуцер крана системы отопления | |
| 9 | 1***0 | Кран системы отопления в сборе | |
| 10 | 1***5 | Оболочка шлангов | |
| 11 | 1***2 | Шланг отопителя подводящий | |
| 12 | 2***8 | Хомут крепления шлангов | |
| 13 | 1***3 | Уплотнитель трубки радиатора | |
| 14 | 1***3 | Шланг вентилятора соединительный | |
| 15 | 1***3 | Шланг отопителя | |
| 16 | 1***3 | Скоба крепления отводящей трубки | |
| 17 | 1***9 | Трубка отопителя отводящая | |
| 18 | 1***3 | Шланг соединительный | |
| 19 | 1***А | Радиатор отопителя в сборе | |
| 20 | 1***3 | Уплотнитель кожуха отопителя | |
| 21 | 2***8 | Болт | |
| 22 | 2***2 | Шайба пружинная | |
| 23 | 1***Б | Кожух отопителя в сборе | |
| 24 | 1***Б | Крыльчатка с электродвигателем в сборе | |
| 25 | 1***6 | Сопротивление электродвигателя дополнительное типа СЭ300 в сборе | |
| 26 | 1***1 | Фланец крепления электродвигателя | |
| 27 | 1***9 | Прокладка электродвигателя отопителя | |
| 28 | 2***8 | Винт | |
| 29 | 1***Б | Электродвигатель отопителя в сборе | |
| 30 | 1***А | Кожух отопителя с вентилятором в сборе | |
| 31 | 1***6 | Заслонка кожуха отопителя в сборе | |
| 32 | 2***8 | Винт | |
| 33 | 2***8 | Шайба | |
| 34 | 2***2 | Шайба пружинная | |
| 35 | 2***8 | Гайка | |
| 36 | 1***0 | Сопло обдува ветрового стекла в сборе | |
| 37 | 1***А | Шланг обдува ветрового стекла | |
| 38 | 1***1 | Табличка указательная кнопок управления выключателем стеклоочистителя и ручкой заслонки отопителя | |
| 39 | 2***8 | Гайка | |
| 40 | 2***8 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
