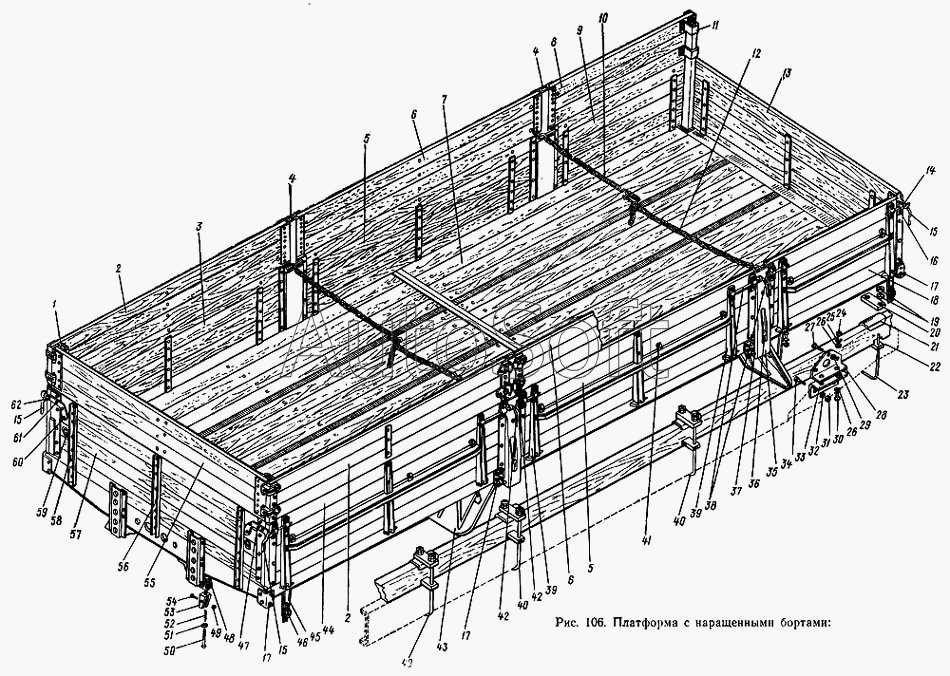

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Платформа с наращенными бортами
1
2
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
15
16
17
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-8501174 | 1***4 | Крюк обвязочный правый | |
| 133Г1-8500010 | 1***0 | Платформа в сборе | |
| 133Г1-8500010-3 | 1***3 | Платформа с наращенными бортами в сборе | |
| 133Г1-8502054 | 1***4 | Ось петли борта | |
| 133Г1-8505207 | 1***7 | Ось рычага запора | |
| 133Г1-8505211 | 1***1 | Скоба запора стойки № 3 | |
| 201418-П8 | 2***8 | Болт | |
| 201497-П8 | 2***8 | Болт | |
| 201499-П8 | 2***8 | Болт | |
| 210166-П8 | 2***8 | Болт | |
| 211098-П8 | 2***8 | Болт | |
| 211099-П8 | 2***8 | Болт | |
| 211134-П8 | 2***8 | Болт | |
| 220103-П29 | 2***9 | Винт | |
| 250508-П29 | 2***9 | Гайка | |
| 250510-П8 | 2***8 | Гайка | |
| 250640-П8 | 2***8 | Гайка | |
| 252007-П8 | 2***8 | Шайба регулировочная | |
| 252038-П8 | 2***8 | Шайба | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 258025-П8 | 2***8 | Шплинт | |
| 258038-П8 | 2***8 | Шплинт | |
| 258802-П8 | 2***8 | Штифт | |
| 416006-П8 | 4***8 | Шайба замочная | |
| 1 | 1***А | Стойка № 1 надставки борта в сборе | |
| 2 | 1***8 | Надставка № 1 бокового борта в сборе | |
| 3 | 1***4 | Борт № 1 боковой платформы правым в сборе | |
| 4 | 1***2 | Стойка № 1 надставки борта в сборе | |
| 5 | 1***8 | Борт № 2 боковой платформы в сборе | |
| 6 | 1***9 | Надставка № 2 бокового борта в сборе | |
| 7 | 1***0 | Основание платформы в сборе | |
| 8 | 1***0 | Надставка № 3 бокового борта в сборе | |
| 9 | 1***0 | Борт № 3 боковой правый в сборе | |
| 10 | 1***6 | Цепь стойки бокового борта с рычагом запора в сборе | |
| 11 | 1***5 | Стойка № 2 надставки борта в сборе | |
| 12 | 1***5 | Цепь стойки бокового борта в сборе | |
| 13 | 1***0 | Борт задний в сборе | |
| 14 | 1***9 | Скоба шпингалета | |
| 15 | 1***3 | Шпингалет боковых бортов | |
| 16 | 2***8 | Болт | |
| 17 | 1***2 | Буфер борта ограничительный в сборе | |
| 17 | 1***2 | Буфер ограничительный борта | |
| 18 | 1***1 | Борт № 3 боковой левый в сборе | |
| 19 | 2***8 | Гайка | |
| 20 | 1***7 | Накладка хомута | |
| 21 | 1***6 | Обойма хомута продольного бруса | |
| 22 | 1***6 | Стяжка хомута | |
| 23 | 1***4 | Хомут № 2 крепления платформы к раме | |
| 24 | 2***8 | Гайка | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 2***8 | Шайба | |
| 27 | 2***8 | Болт | |
| 28 | 1***7 | Угольник фиксирующий платформу верхний | |
| 29 | 2***8 | Гайка | |
| 30 | 2***8 | Болт крепления платформы к раме | |
| 31 | 2***8 | Гайка | |
| 32 | 2***2 | Шайба пружинная | |
| 33 | 1***8 | Угольник фиксирующий платформы нижний | |
| 34 | 2***8 | Болт | |
| 35 | 1***4 | Стойка бокового борта в сборе | |
| 36 | 3***8 | Болт | |
| 37 | 1***5 | Ось стойки | |
| 38 | 1***9 | Шпингалет боковых бортов правый | |
| 39 | 1***6 | Петля верхняя навески бокового борта | |
| 40 | 1***5 | Хомут № 1 крепления платформы к раме | |
| 41 | 1***5 | Крюк обвязочный левый | |
| 42 | 1***Б | Шпингалет боковых бортов левый | |
| 43 | 1***3 | Брызговик платформы в сборе | |
| 44 | 1***5 | Борт № 1 боковой платформы левый в сборе | |
| 45 | 1***2 | Кронштейн крепления световозвращателя | |
| 46 | 1***7 | Световозвращатель ФП-316 в сборе | |
| 47 | 1***7 | Крюк запора борта левый | |
| 48 | 2***8 | Гайка | |
| 49 | 2***8 | Гайка | |
| 50 | 3***8 | Болт | |
| 51 | 2***8 | Шайба | |
| 52 | 1***7 | Пружина крепления платформы | |
| 53 | 1***3 | Кронштейн крепления платформы к раме | |
| 54 | 2***8 | Болт | |
| 55 | 1***0 | Надставка переднего борта в сборе | |
| 56 | 2***8 | Гайка | |
| 57 | 1***0 | Борт передний в сборе | |
| 58 | 1***4 | Пластина переднего борта | |
| 59 | 1***5 | Крюк обвязочный левый | |
| 60 | 2***8 | Болт | |
| 61 | 2***8 | Болт | |
| 62 | 1***6 | Крюк запора борта правый |
