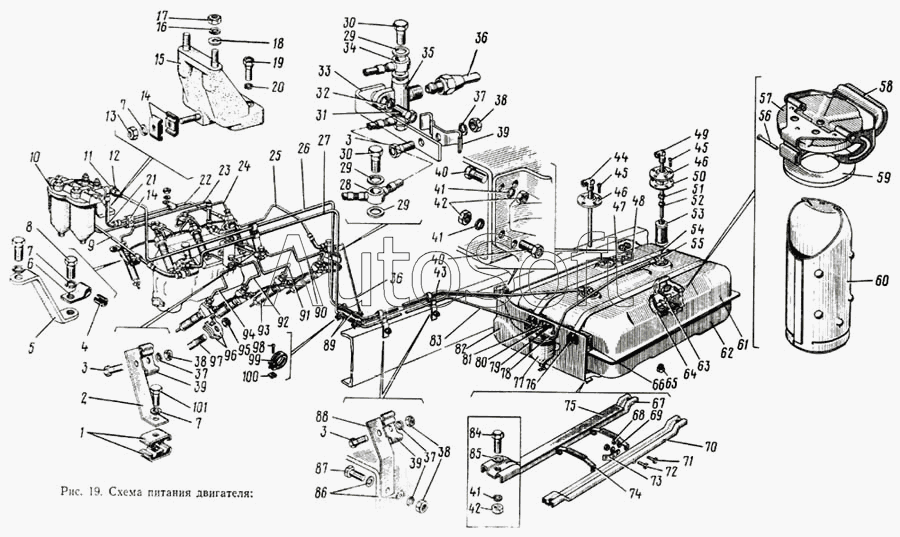

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Схема питания двигателя
12
1
1
1
2
3
3
3
3
4
5
6
7
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
33
34
35
36
36
37
37
37
37
38
38
38
38
39
39
39
39
40
40
41
41
41
41
42
42
42
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/02800/60 | 1***0 | Шайба уплотнительная | |
| 130-1101105-В | 1***В | Кронштейн крепления топливного бака задний | |
| 131-1102010-В | 1***В | Бак топливный в сборе | |
| 133ВЯ-1104136 | 1***6 | Трубка слива топлива в топливный бак с угольником и фланцем в сборе | |
| 252006-П8 | 2***8 | Шайба | |
| 305553-П | 3***П | Шайба | |
| 740.1104318 | 7***8 | Трубка топливная пятой секции насоса высокого давления в сборе | |
| 740.1104320 | 7***0 | Трубка топливная шестой секции насоса высокого давления в сборе | |
| 740.1104322 | 7***2 | Трубка топливная седьмой секции насоса высокого давления в сборе | |
| 740.1117027 | 7***7 | Крышка фильтра в сборе | |
| 870022-П29 | 8***9 | Болт | |
| 870031-П29 | 8***9 | Болт крепления топливной трубки | |
| 870638-П | 8***П | Шайба уплотнительная | |
| 1 | 1***3 | Шайба пружинная | |
| 1 | 1***1 | Болт | |
| 1 | 7***8 | Скоба крепления топливных трубок | |
| 2 | 1***3 | Кронштейн крепления топливных трубопроводов передний | |
| 3 | 2***8 | Болт | |
| 3 | 2***8 | Болт | |
| 4 | 7***4 | Прокладка кляммера | |
| 5 | 7***2 | Кронштейн крепления топливной трубки | |
| 6 | 8***9 | Кляммер крепления топливной трубки | |
| 7 | 1***3 | Шайба пружинная | |
| 7 | 1***3 | Шайба пружинная | |
| 8 | 1***1 | Болт | |
| 9 | 7***0 | Трубка топливная отводящая топливного насоса в сборе | |
| 10 | 7***0 | Фильтр топливный в сборе | |
| 11 | 7***9 | Наконечник топливной трубки | |
| 12 | 8***9 | Болт крепления трубки | |
| 12 | 8***9 | Болт крепления трубки | |
| 13 | 1***1 | Гайка | |
| 14 | 7***0 | Скоба крепления топливных трубок | |
| 15 | 7***6 | Кронштейн крепления фильтра в сборе | |
| 16 | 1***3 | Шайба пружинная | |
| 17 | 1***1 | Гайка | |
| 18 | 1***1 | Шайба | |
| 19 | 1***1 | Болт | |
| 20 | 1***3 | Шайба пружинная | |
| 21 | 7***0 | Трубка топливная отводящая насоса высокого давления | |
| 22 | 7***6 | Трубка топливная дренажная форсунок левых головок в сборе | |
| 23 | 7***0 | Трубка топливная подводящая насоса высокого давления в сборе | |
| 24 | 7***4 | Трубка топливная восьмой секции насоса высокого давления в сборе | |
| 25 | 7***0 | Трубка топливная дренажная форсунок правых головок в сборе | |
| 26 | 1***6 | Трубка слива топлива в топливный бак передняя в сборе | |
| 27 | 1***8 | Трубка от фильтра грубой очистки к насосу низкого давления передняя в сборе | |
| 28 | 7***5 | Наконечник трубки в сборе | |
| 29 | 1***0 | Прокладка 10х16х1,5 | |
| 30 | 8***9 | Болт | |
| 33 | 1***9 | Кронштейн крепления топливных трубопроводов задний | |
| 34 | 7***7 | Наконечник трубки в сборе | |
| 35 | 7***3 | Тройник крепления топливных трубок | |
| 36 | 1***0 | Трубка слива топлива от форсунок в топливный бак в сборе | |
| 37 | 2***2 | Шайба пружинная | |
| 37 | 2***2 | Шайба пружинная | |
| 38 | 2***8 | Гайка | |
| 38 | 2***8 | Гайка | |
| 39 | 5***9 | Скоба крепления топливопроводов | |
| 39 | 5***9 | Скоба крепления топливопроводов | |
| 40 | 2***8 | Болт | |
| 41 | 2***2 | Шайба пружинная | |
| 41 | 2***2 | Шайба пружинная | |
| 42 | 2***8 | Гайка | |
| 42 | 2***8 | Гайка | |
| 43 | 1***8 | Трубка слива топлива в топливный бак задняя в сборе | |
| 44 | 1***6 | Трубка слива топлива с угольником в сборе | |
| 45 | 2***8 | Винт | |
| 46 | 1***А | Фланец крепления фильтра приемной трубки топливного бака | |
| 47 | 3***П | Тройник ввертной | |
| 48 | 1***2 | Трубка подвода воздуха в топливный бак в сборе | |
| 49 | 1***4 | Трубка приемная с угольником в сборе | |
| 50 | 1***Б | Прокладка фланца приемной трубы | |
| 51 | 3***8 | Гайка накидная | |
| 52 | 3***П | Муфта конусная | |
| 53 | 5***3 | Фильтр приемной трубки в сборе | |
| 54 | 1***Б | Хомут крепления топливного бака в сборе | |
| 55 | 1***0 | Трубка приемная топливного бака с фильтром в сборе | |
| 56 | 2***8 | Заклепка-ось | |
| 57 | 1***5 | Корпус пробки топливного бака в сборе | |
| 58 | 1***Б | Облицовка пробки топливного бака в сборе | |
| 59 | 1***Б | Прокладка пробки топливного бака | |
| 60 | 1***0 | Труба выдвижная топливного бака в сборе | |
| 61 | 1***В | Корпус топливного бака, верхняя часть с перегородками в сборе | |
| 62 | 1***В | Корпус топливного бака, нижняя часть с перегородками в сборе | |
| 63 | 1***0 | Пробка топливного бака в сборе | |
| 64 | 1***2 | Трубка наливная топливного бака в сборе | |
| 65 | 2***8 | Пробка | |
| 66 | 1***5 | Прокладка хомута крепления топливного бака | |
| 67 | 1***2 | Балка крепления топливного бака в сборе | |
| 68 | 2***8 | Гайка | |
| 69 | 2***2 | Шайба пружинная | |
| 70 | 1***2 | Балка крепления топливного бака | |
| 71 | 2***8 | Болт | |
| 72 | 2***8 | Болт | |
| 73 | 1***3 | Кронштейн крепления эжектора | |
| 74 | 1***6 | Опора топливного бака с подкладкой в сборе | |
| 75 | 1***Б | Прокладка балки | |
| 76 | 2***8 | Гайка | |
| 77 | 7***0 | Фильтр грубой очистки топлива в сборе | |
| 78 | 1***0 | Трубка от топливного бака к фильтру-отстойнику в сборе | |
| 79 | 2***8 | Болт | |
| 80 | 1***9 | Наконечник | |
| 81 | 5***9 | Болт крепления фильтра | |
| 82 | 1***В | Кронштейн крепления топливного бака передний | |
| 83 | 1***5 | Трубка от фланца грубой очистки топлива к насосу низкого давления задняя в сборе | |
| 84 | 2***8 | Болт | |
| 85 | 2***8 | Шайба регулировочная | |
| 86 | 2***8 | Шайба | |
| 87 | 2***8 | Болт | |
| 88 | 1***3 | Кронштейн крепления топливных трубопроводов | |
| 89 | 5***2 | Шланг соединительный топливных трубопроводов | |
| 90 | 7***0 | Трубка топливная первой секции насоса высокого давления в сборе | |
| 91 | 7***2 | Трубка топливная второй секции насоса высокого давления в сборе | |
| 92 | 7***4 | Трубка топливная третьей секции насоса высокого давления в сборе | |
| 93 | 3***0 | Форсунка в сборе | |
| 94 | 7***6 | Трубка топливная четвертой секции насоса высокого давления в сборе | |
| 95 | 1***1 | Гайка | |
| 96 | 7***3 | Скоба крепления форсунки | |
| 97 | 1***1 | Шпилька крепления скобы | |
| 98 | 2***8 | Винт | |
| 99 | 2***8 | Хомут | |
| 100 | 2***8 | Гайка | |
| 101 | 1***1 | Болт |
