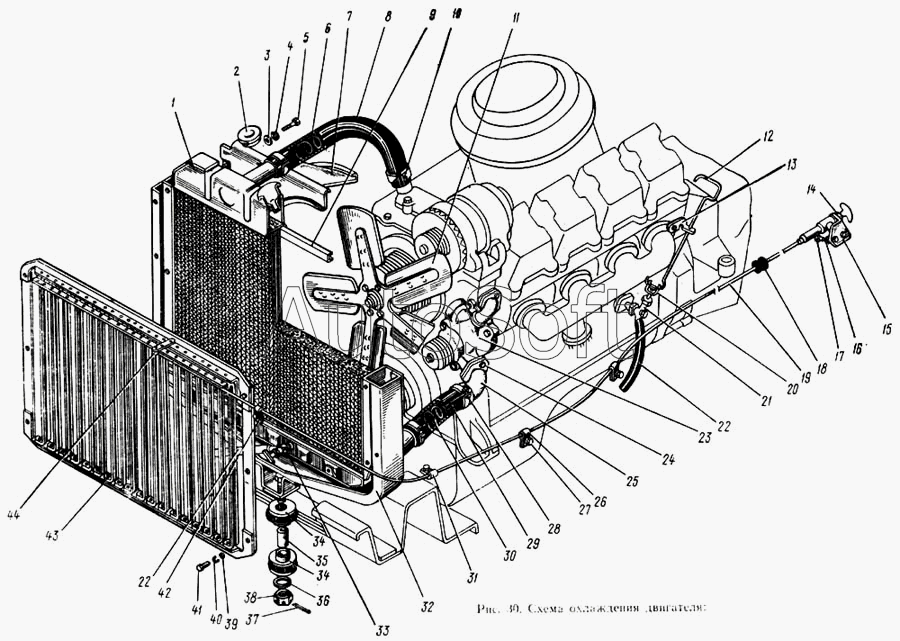

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Схема охлаждения двигателя
37
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/05162/73 | 1***3 | Шайба пружинная | |
| 1/05166/73 | 1***3 | Шайба пружинная | |
| 1/05168/73 | 1***3 | Шайба пружинная | |
| 1/12880/20 | 1***0 | Болт крепления патрубка | |
| 1/12880/21 | 1***1 | Болт | |
| 1/13070/21 | 1***1 | Болт | |
| 1/26386/01 | 1***1 | Шайба плоская | |
| 1/26467/01 | 1***1 | Шайба плоская | |
| 1/59716/21 | 1***1 | Болт | |
| 1/60438/21 | 1***1 | Болт | |
| 1/60443/21 | 1***1 | Болт крепления водяной трубки | |
| 1/60445/21 | 1***1 | Болт | |
| 1/60447/21 | 1***1 | Болт | |
| 1/60454/21 | 1***1 | Болт крепления фланца | |
| 133ВЯ-1301025 | 1***5 | Пластина радиатора охлаждающая | |
| 133ВЯ-1301035 | 1***5 | Трубка радиатора охлаждающая | |
| 133ВЯ-1303069 | 1***9 | Прокладка скобы | |
| 133ВЯ-1303088 | 1***8 | Трубка соединительная от компрессора к радиатору в сборе | |
| 133ВЯ-1303195 | 1***5 | Кронштейн крепления соединительных трубок | |
| 133ВЯ-1309010-Б | 1***Б | Кожух вентилятора системы охлаждения в сборе | |
| 201418-П8 | 2***8 | Болт | |
| 201452-П8 | 2***8 | Болт | |
| 220082-П8 | 2***8 | Винт | |
| 220086-П8 | 2***8 | Винт | |
| 251084-П8 | 2***8 | Гайка | |
| 252006-П8 | 2***8 | Шайба | |
| 252084-П8 | 2***8 | Гайка | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 252178-П8 | 2***8 | Шайба | |
| 252543-П8 | 2***8 | Пробка 3/8" | |
| 288001-П8 | 2***8 | Хомут | |
| 306726-П8 | 3***8 | Скоба крепления соединительной трубки | |
| 485-1311049 | 4***9 | Шланг соединительный | |
| 5320-1303063 | 5***3 | Прокладка подводящего патрубка | |
| 740.1303016 | 7***6 | Фланец соединительный | |
| 740.1303018 | 7***8 | Кольцо уплотнительное фланца | |
| 740.1303024 | 7***4 | Прокладка патрубка подводящей трубки | |
| 740.1303090-10 | 7***0 | Трубка перепускная водяных термостатов | |
| 740.1303099 | 7***9 | Кольцо уплотнительное перепускной трубки | |
| 740.1303100 | 7***0 | Трубка водяная правая в сборе | |
| 740.1303101 | 7***1 | Трубка водяная левая в сборе | |
| 740.1303130-10 | 7***0 | Патрубок водяной коробки | |
| 740.1303152 | 7***2 | Трубка подводящая правого блока | |
| 740.1303168 | 7***8 | Патрубок подводящей трубки | |
| 740.1303172 | 7***2 | Кольцо уплотнительное | |
| 740.1303176-10 | 7***0 | Коробка водяная в сборе | |
| 740.1303188 | 7***8 | Прокладка водяной коробки | |
| 740.1303214-10 | 7***0 | Прокладка патрубка водяной коробки | |
| 740.1303240 | 7***0 | Патрубок перепускной трубки | |
| 740.1303244 | 7***4 | Прокладка патрубка перепускной трубки | |
| 740.1303256 | 7***6 | Трубка водяная соединительная | |
| 740.1303272 | 7***2 | Кольцо запорное соединительной трубы | |
| 740.1308268 | 7***8 | Прокладка фланца водяной трубки | |
| ТС107-1305100 | Т***0 | Термостат системы охлаждения в сборе | |
| 1 | 1***0 | Радиатор в сборе | |
| 2 | 1***0 | Пробка радиатора в сборе | |
| 3 | 2***8 | Шайба | |
| 4 | 2***2 | Шайба пружинная | |
| 5 | 2***8 | Болт | |
| 6 | 1***5 | Пружина распорная отводящего шланга | |
| 7 | 1***0 | Кожух вентилятора | |
| 8 | 1***0 | Шланг радиатора отводящий | |
| 9 | 1***9 | Поперечина рамки подвески радиатора | |
| 10 | 8***П | Хомутик крепления шланга | |
| 11 | 7***0 | Крыльчатка вентилятора в сборе | |
| 12 | 1***Б | Ручка управления краном | |
| 13 | 1***9 | Скоба крепления стержня сливного крана | |
| 14 | 2***8 | Гайка | |
| 15 | 1***А | Кронштейн крепления привода жалюзи | |
| 16 | 2***2 | Шайба пружинная | |
| 17 | 2***8 | Болт | |
| 18 | 1***7 | Втулка оболочки тяги жалюзи радиатора | |
| 19 | 1***0 | Тяга управления жалюзи в сборе | |
| 20 | 1***В | Вилка сливного крана | |
| 21 | 3***0 | Кран сливной из двигателя в сборе | |
| 22 | 5***3 | Шланг сливного крана | |
| 22 | 5***3 | Шланг сливного крана | |
| 23 | 7***0 | Насос поляной в сборе | |
| 24 | 2***8 | Болт крепления подводящего патрубка | |
| 25 | 1***8 | Патрубок подводящий водяного трубопровода | |
| 26 | 1***Б | Скоба прижима оболочки задняя | |
| 27 | 2***8 | Гайка | |
| 28 | 8***П | Хомутик крепления шланга | |
| 29 | 1***7 | Шланг радиатора | |
| 30 | 1***7 | Пружина распорная подводящего шланга | |
| 31 | 1***5 | Скоба прижима оболочки передняя | |
| 32 | 1***0 | Рамка подвески радиатора в сборе | |
| 33 | 1***0 | Кран сливной в сборе | |
| 34 | 1***8 | Подушка подвески радиатора в сборе | |
| 35 | 1***0 | Втулка распорная | |
| 36 | 2***8 | Шайба | |
| 37 | 2***8 | Шплинт | |
| 37 | 2***8 | Шплинт | |
| 38 | 2***8 | Гайка | |
| 39 | 2***8 | Шайба | |
| 40 | 2***2 | Шайба пружинная | |
| 41 | 2***8 | Болт | |
| 42 | 1***6 | Зажим оболочки троса конечный | |
| 43 | 1***0 | Жалюзи радиатора в сборе | |
| 44 | 3***8 | Болт |
