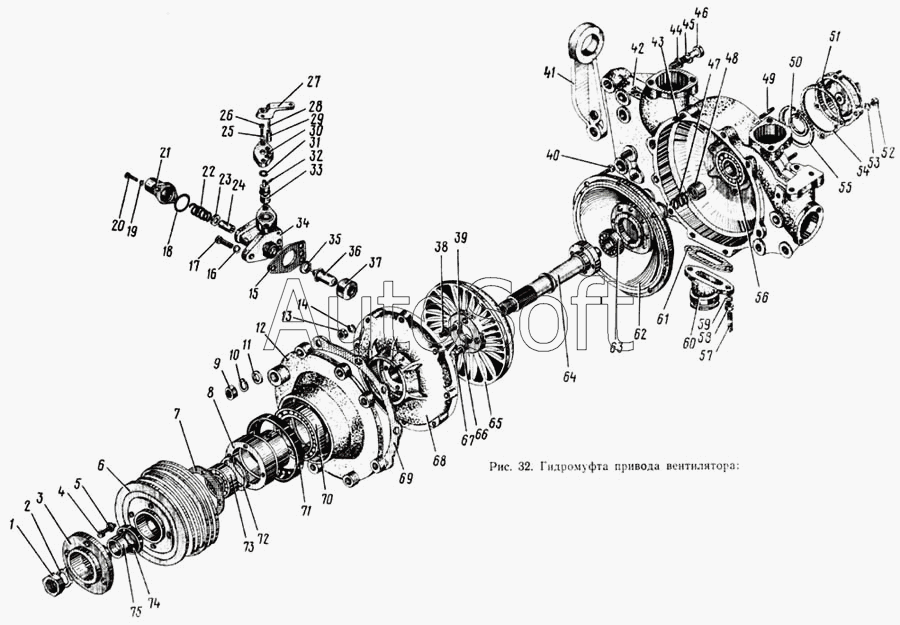

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Гидромуфта привода вентилятора
32
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/55414/21 | 1***1 | Болт | |
| 1/59722/21 | 1***1 | Болт | |
| 1/60436/21 | 1***1 | Болт | |
| 15.1772052 | 1***2 | Кольцо уплотнительное | |
| 740.1318010-10 | 7***0 | Гидромуфта привода вентилятора в сборе | |
| 740.1318025 | 7***5 | Колесо ведущее гидромуфты с валом и подшипниками в сборе | |
| 740.1318044 | 7***4 | Колесо ведомое гидромуфты с ведомым валом в сборе | |
| 740.1318074-10 | 7***0 | Корпус подшипника в сборе | |
| 740.1318088 | 7***8 | Корпус-кронштейн гидромуфты в сборе | |
| 740.1318138-10 | 7***0 | Втулка корпуса-кронштейна | |
| 740.1318140 | 7***0 | Кольцо уплотнительное сливного патрубка | |
| 740.1318158-10 | 7***0 | Шкив привода генератора с манжетой в сборе | |
| 740.1318204 | 7***4 | Фланец сливного патрубка | |
| 740.1318206 | 7***6 | Прокладка фланца | |
| 740.1318210-10 | 7***0 | Включатель гидромуфты привода вентилятора в сборе | |
| 740.1318256 | 7***6 | Тяга дистанционного управления включателем гидромуфты | |
| 740.1318260 | 7***0 | Кронштейн тяги | |
| 740.1318263 | 7***3 | Втулка кронштейна | |
| 870033-П29 | 8***9 | Болт крепления гидромуфты | |
| 1 | 1***1 | Гайка низкая крепления ступицы | |
| 2 | 8***9 | Шайба стопорная | |
| 3 | 7***0 | Ступица крыльчатки вентилятора | |
| 4 | 1***1 | Болт | |
| 5 | 1***3 | Шайба пружинная | |
| 6 | 7***0 | Шкив привода генератора | |
| 7 | 7***0 | Прокладка шкива привода генератора | |
| 8 | 7***2 | Вал шкива привода вентилятора | |
| 9 | 1***1 | Гайка | |
| 10 | 1***3 | Шайба пружинная | |
| 11 | 1***1 | Шайба плоская | |
| 12 | 7***0 | Корпус подшипника гидромуфты | |
| 13 | 1***1 | Гайка | |
| 14 | 1***3 | Шайба стопорная | |
| 15 | 7***0 | Прокладка корпуса включателя гидромуфты | |
| 16 | 1***3 | Шайба пружинная | |
| 17 | 1***1 | Болт крепления включателя гидромуфты | |
| 18 | 1***3 | Шайба пружинная | |
| 19 | 7***8 | Кольцо уплотнительное | |
| 20 | 1***1 | Болт | |
| 21 | 7***4 | Крышка корпуса включателя гидромуфты | |
| 22 | 2***6 | Пружина возвратная рычага переключения передач | |
| 23 | 7***8 | Шайба возвратной пружины | |
| 24 | 7***5 | Золотник включателя гидромуфты | |
| 25 | 1***3 | Шайба пружинная | |
| 26 | 1***1 | Болт | |
| 27 | 7***0 | Рычаг пробки крана | |
| 28 | 7***8 | Пружина фиксатора | |
| 29 | 7***6 | Фиксатор рычага пробки крана | |
| 30 | 7***2 | Крышка пробки крана | |
| 31 | 3***4 | Кольцо уплотнительное | |
| 32 | 2***9 | Штифт | |
| 32 | 2***9 | Штифт | |
| 33 | 7***8 | Пробка крана включателя | |
| 34 | 7***2 | Корпус включателя с заглушками в сборе | |
| 35 | 7***2 | Шайба регулировочная | |
| 36 | Т***0 | Термосиловой датчик в сборе | |
| 37 | 7***0 | Гайка крепления термосилового датчика | |
| 38 | 1***3 | Шайба стопорная | |
| 39 | 1***1 | Болт | |
| 40 | 1***1 | Болт | |
| 41 | 7***8 | Рым | |
| 42 | 7***0 | Корпус-кронштейн гидромуфты | |
| 43 | 1***1 | Шпилька | |
| 44 | 1***1 | Шайба плоская | |
| 45 | 1***3 | Шайба пружинная | |
| 46 | 1***1 | Болт | |
| 47 | 5***3 | Пружина уплотнителя | |
| 48 | 7***8 | Уплотнитель ведущего вала | |
| 49 | 1***1 | Шпилька | |
| 50 | 7***6 | Кольцо пружинное упорное подшипника | |
| 51 | 7***8 | Крышка корпуса-кронштейна в сборе | |
| 52 | 1***1 | Гайка | |
| 53 | 1***3 | Шайба пружинная | |
| 54 | 7***0 | Прокладка крышки корпуса-кронштейна | |
| 55 | 7***2 | Кольцо установочное подшипника | |
| 56 | 7***6 | Шарикоподшипник ведущего вала | |
| 57 | 1***1 | Шпилька | |
| 58 | 1***1 | Гайка | |
| 59 | 1***3 | Шайба пружинная | |
| 60 | 7***6 | Патрубок сливной | |
| 61 | 7***6 | Прокладка сливного патрубка | |
| 62 | 7***0 | Вал ведущий гидромуфты с кожухом в сборе | |
| 63 | 7***3 | Шарикоподшипник задний ведомого вала | |
| 64 | 7***0 | Вал ведомого колеса гидромуфты | |
| 65 | 7***6 | Колесо ведомое гидромуфты | |
| 66 | 1***3 | Шайба стопорная | |
| 67 | 1***1 | Болт | |
| 68 | 7***2 | Колесо ведущее гидромуфты | |
| 69 | 7***0 | Прокладка корпуса подшипника | |
| 70 | 7***0 | Шарикоподшипник вала шкива привода генератора | |
| 71 | 7***1 | Манжета с пружиной | |
| 72 | 8***2 | Кольцо упорное | |
| 73 | 8***П | Подшипник шариковый | |
| 74 | 7***1 | Манжета с пружиной | |
| 75 | 7***4 | Втулка манжеты |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
