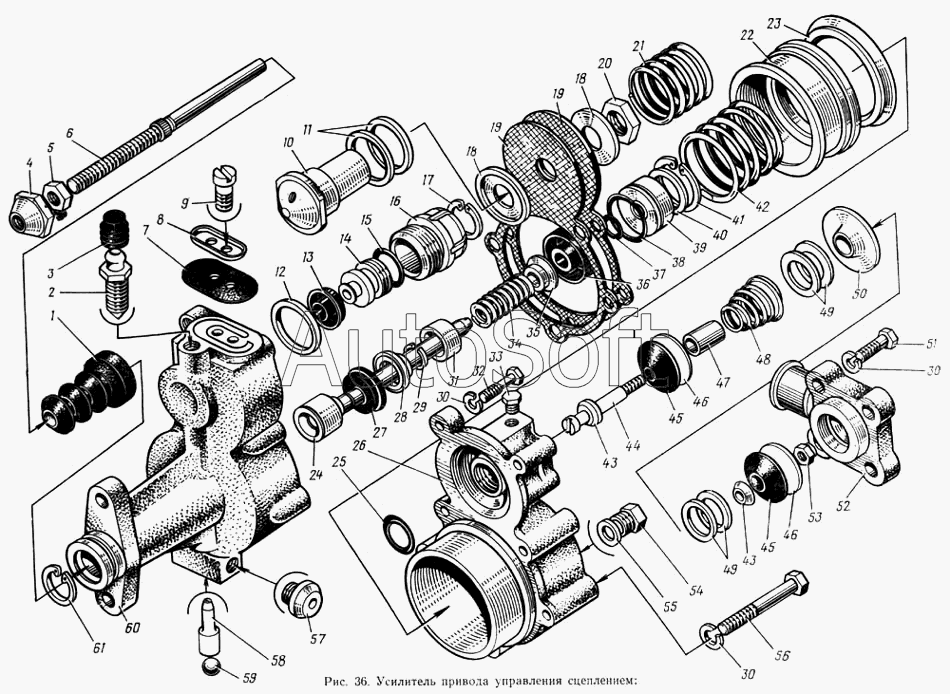

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Усилитель привода управления сцеплением
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
45
46
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 133ВЯ-1609516 | 1***6 | Корпус пневмогидравлического усилителя задний в сборе | |
| 133ВЯ-1609534 | 1***4 | Поршень следящий редуктора с корпусом в сборе | |
| 133ВЯ-1609552 | 1***2 | Поршень усилителя выключения сцепления в сборе | |
| 133ВЯ-1609556 | 1***6 | Уплотнение поршня выключения сцепления в сборе | |
| 133ВЯ-1609570 | 1***0 | Диафрагма редуктора в сборе | |
| 133ВЯ-1609578 | 1***8 | Клапан редуктора усилителя в сборе | |
| 133ВЯ-1609592 | 1***2 | Поршень пневматический в сборе | |
| 133ВЯ-1609599 | 1***9 | Пята опорная пневматического поршня | |
| 5320-1609525 | 5***5 | Втулка заднего корпуса пневмогидравлического усилителя | |
| 5320-1609536 | 5***6 | Поршень следящий редуктора пневмогидравлического усилителя в сборе | |
| 1 | 5***9 | Чехол защитный заднего корпуса | |
| 2 | 1***1 | Клапан перепускной заднего корпуса | |
| 3 | 5***7 | Колпачок перепускного клапана ПГУ | |
| 4 | 1***8 | Гайка сферическая толкателя поршня | |
| 5 | 2***8 | Гайка | |
| 6 | 5***7 | Толкатель поршня выключения сцепления | |
| 7 | 1***5 | Уплотнитель перепускного отверстия | |
| 8 | 1***6 | Крышка выпускного отверстия | |
| 9 | 2***8 | Винт | |
| 10 | 1***4 | Седло диафрагмы редуктора | |
| 11 | 5***6 | Прокладка седла диафрагмы | |
| 12 | 8***П | Кольцо уплотнительное корпуса следящего поршня редуктора | |
| 13 | 5***9 | Манжета следящего поршня редуктора | |
| 14 | 5***7 | Поршень следящий редуктора | |
| 15 | 8***П | Кольцо уплотнительное следящего поршня редуктора | |
| 16 | 1***3 | Корпус следящего поршня редуктора | |
| 17 | 3***П | Кольцо стопорное | |
| 18 | 1***1 | Шайба диафрагмы редуктора | |
| 19 | 5***1 | Диафрагма редуктора ПГУ | |
| 20 | 1***9 | Гайка диафрагмы | |
| 21 | 5***3 | Пружина диафрагмы редуктора | |
| 22 | 5***3 | Поршень пневматический | |
| 23 | 5***7 | Манжета пневматического поршня ПГУ | |
| 24 | 1***3 | Поршень выключения сцепления | |
| 25 | 8***П | Кольцо уплотнительное седла диафрагмы | |
| 26 | 1***5 | Корпус пневмогидравлический усилителя передний | |
| 27 | 8***П | Манжета поршня выключения сцепления в сборе | |
| 28 | 1***5 | Втулка распорная манжеты поршня выключения сцепления | |
| 29 | 8***2 | Кольцо упорное поршня выключения сцепления | |
| 30 | 2***2 | Шайба пружинная | |
| 30 | 2***2 | Шайба пружинная | |
| 31 | 5***1 | Втулка упорная пружины уплотнения поршня выключения сцепления | |
| 32 | 2***8 | Болт | |
| 33 | 2***8 | Пробка коническая | |
| 34 | 5***5 | Пружина распорная | |
| 35 | 5***3 | Втулка распорная уплотнения поршня выключения сцепления | |
| 36 | 8***П | Манжета уплотнения поршня в сборе | |
| 37 | 8***П | Кольцо уплотнительное поршня | |
| 38 | 8***П | Кольцо уплотнительное корпуса | |
| 39 | 1***9 | Корпус уплотнения поршня выключения сцепления | |
| 40 | 8***9 | Шайба корпуса уплотнения поршня | |
| 41 | 8***2 | Кольцо упорное уплотнения поршня | |
| 42 | 5***1 | Пружина пневматического поршня | |
| 43 | 1***5 | Шайба клапана малая | |
| 44 | 1***В | Стержень клапана редуктора | |
| 45 | 1***1 | Конус клапана редуктора | |
| 46 | 1***3 | Шайба клапана большая | |
| 47 | 1***3 | Трубка стержня клапана редуктора | |
| 48 | 1***8 | Пружина клапана | |
| 49 | 1***А | Прокладка регулировочная седла клапана | |
| 50 | 1***7 | Седло клапана редуктора | |
| 51 | 2***8 | Болт | |
| 52 | 5***1 | Крышка подвода воздуха | |
| 53 | 2***8 | Гайка | |
| 54 | 4***9 | Пробка | |
| 55 | 3***П | Шайба | |
| 56 | 2***8 | Болт | |
| 57 | 3***П | Седло | |
| 58 | 1***1 | Жиклер пневмогидравлического усилителя | |
| 59 | 3***П | Шарик 7,144 - 4+/-14 | |
| 60 | 1***7 | Корпус пневмогидравлического усилителя задний | |
| 61 | 3***П | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
