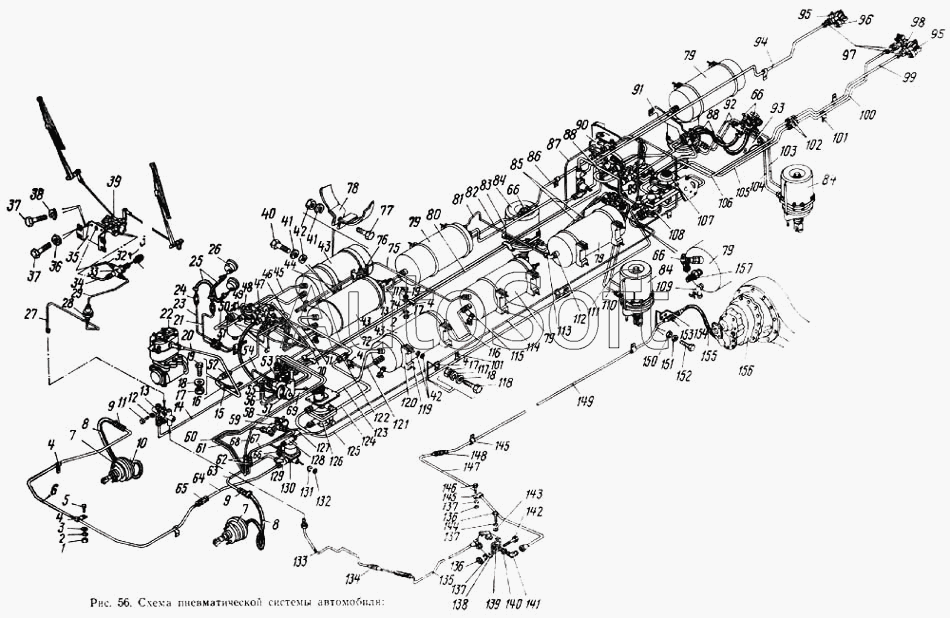

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Схема пневматической системы автомобиля
28
96
84
84
115
115
115
115
115
115
115
115
115
115
115
1
2
2
3
4
4
4
4
4
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
15
16
17
17
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
37
37
38
38
39
40
41
41
42
42
42
42
43
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
66
66
67
68
69
70
71
72
73
74
75
76
77
78
79
79
79
79
79
80
81
82
83
84
84
85
85
86
87
88
88
89
90
91
92
92
93
94
95
95
96
97
98
99
100
101
101
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
136
137
137
137
138
139
140
141
142
143
144
145
145
146
147
148
149
150
151
152
153
154
155
156
157
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/05168/73 | 1***3 | Шайба пружинная | |
| 1/26386/01 | 1***1 | Шайба плоская | |
| 1/59716/21 | 1***1 | Болт | |
| 1/59718/21 | 1***1 | Болт | |
| 100-3519160-10 | 1***0 | Энергоаккумулятор пружинный, тип 20/20 в сборе | |
| 100-3519160-30 | 1***0 | Энергоаккумулятор пружинный, тип 20/20 в сборе | |
| 100-3537139 | 1***9 | Гайка крепления крана | |
| 120-3711054 | 1***4 | Втулка защитная | |
| 130-3810084 | 1***4 | Наконечник шланга в сборе | |
| 131-4225076 | 1***6 | Шланг манометра воздуха | |
| 133ВЯ-3810078 | 1***8 | Наконечник шланга манометра воздуха в сборе | |
| 201458-П8 | 2***8 | Болт | |
| 221605-П29 | 2***9 | Винт | |
| 250508-П29 | 2***9 | Гайка | |
| 250514-П8 | 2***8 | Гайка | |
| 250560-П8 | 2***8 | Гайка | |
| 250634-П29 | 2***9 | Гайка | |
| 250636-П8 | 2***8 | Гайка | |
| 250640-П8 | 2***8 | Гайка | |
| 251275-П8 | 2***8 | Гайка | |
| 252007-П8 | 2***8 | Шайба регулировочная | |
| 252137-П2 | 2***2 | Шайба пружинная | |
| 252138-П2 | 2***2 | Шайба пружинная | |
| 252139-П2 | 2***2 | Шайба пружинная | |
| 258055-П8 | 2***8 | Шплинт | |
| 260088-П8 | 2***8 | Палец | |
| 300357-П29 | 3***9 | Угольник проходной поворотный | |
| 300366-П29 | 3***9 | Штуцер | |
| 301570-П29 | 3***9 | Болт полый | |
| 301571-П29 | 3***9 | Болт | |
| 301572-П29 | 3***9 | Болт полый поворотного угольника двойного защитного клапана | |
| 301573-П29 | 3***9 | Болт полый | |
| 305062-П29 | 3***9 | Пробка предохранительная | |
| 305759-П29 | 3***9 | Шайба | |
| 305913-П | 3***П | Шайба | |
| 305914-П | 3***П | Шайба | |
| 305915-П | 3***П | Шайба | |
| 305916-П | 3***П | Шайба | |
| 305917-П | 3***П | Шайба | |
| 306817-П | 3***П | Скоба | |
| 308310-П8 | 3***8 | Скоба | |
| 308765-П | 3***П | Хомут | |
| 352135-П2 | 3***2 | Шайба пружинная | |
| 459326-1016 | 4***6 | Болт крепления кронштейна | |
| 740.3509403-10 | 7***0 | Прокладка корпуса компрессора | |
| 1 | 2***9 | Гайка | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***9 | Шайба | |
| 4 | 3***9 | Скоба | |
| 4 | 3***9 | Скоба | |
| 4 | 3***9 | Скоба | |
| 5 | 2***9 | Болт | |
| 6 | 1***0 | Трубка от клапана ограничения давления передних тормозов к правой передней тормозной камере вторая | |
| 7 | 1***0 | Камера тормозная тип 20 в сборе | |
| 8 | 1***1 | Шланг | |
| 9 | 3***9 | Штуцер | |
| 10 | 3***П | Хомут в сборе | |
| 11 | 2***9 | Болт | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 1***6 | Коробка распределительная | |
| 14 | 1***4 | Трубка от баллона потребителей к распределительной коробке | |
| 15 | 1***7 | Втулка кронштейна | |
| 16 | 1***6 | Кронштейн крепления трубки от компрессора к первому воздушному баллону | |
| 17 | 2***9 | Гайка | |
| 17 | 2***9 | Гайка | |
| 18 | 2***9 | Шайба | |
| 18 | 2***9 | Шайба | |
| 19 | 2***9 | Болт | |
| 20 | 1***2 | Трубка от компрессора к регулятору давления первая | |
| 21 | 1***0 | Трубка от переходника баллона передних тормозов к манометру воздуха | |
| 22 | 7***0 | Компрессор пневматического тормоза в сборе | |
| 23 | 1***6 | Трубка от переходника баллона задних тормозов к манометру воздуха в сборе | |
| 24 | 3***9 | Штуцер фланцевый проходной | |
| 25 | 1***0 | Шланг манометра воздуха от проходного штуцера на щитке мотора к манометру | |
| 26 | 1***0 | Манометр воздушный | |
| 27 | 1***3 | Трубка от раздаточной коробки пневмосистемы к переходнику | |
| 28 | 1***3 | Переходник | |
| 28 | 3***8 | Переходник | |
| 29 | 1***1 | Трубка от переходника | |
| 30 | 1***0 | Ручка клапана стеклоочистителя в сборе | |
| 31 | 1***3 | Винт стопорный клапана стеклоочистителя | |
| 32 | 1***9 | Трубка отвода воздуха от стеклоочистителя | |
| 33 | 1***А | Кран КР-30 | |
| 34 | 1***2 | Трубка от стеклоочистителя к клапану | |
| 35 | 1***6 | Кронштейн крепления стеклоочистителя в сборе | |
| 37 | 2***8 | Болт | |
| 38 | 2***2 | Шайба пружинная | |
| 39 | 1***А | Стеклоочиститель СЛ-440 в сборе | |
| 40 | 2***9 | Болт | |
| 41 | 2***2 | Шайба пружинная | |
| 41 | 2***2 | Шайба пружинная | |
| 42 | 2***9 | Гайка | |
| 42 | 2***9 | Гайка | |
| 42 | 2***9 | Гайка | |
| 43 | 1***Б | Баллон пневмотормозов в сборе | |
| 44 | 1***0 | Кронштейн крепления хомутов баллонов пневмотормозов | |
| 45 | 1***6 | Трубка от воздушного баллона к двойному защитному клапану первая | |
| 46 | 1***4 | Трубка от компрессора к регулятору давления вторая | |
| 47 | 1***2 | Трубка от предохранителя против замерзания к воздушному баллону | |
| 48 | 1***2 | Трубка от воздушного баллона к тройному защитному клапану | |
| 49 | 1***0 | Регулятор давления в сборе | |
| 50 | 1***8 | Трубка от регулятора давления к предохранителю против замерзания | |
| 51 | 3***9 | Штуцер | |
| 52 | 1***2 | Штуцер проходной | |
| 53 | 1***1 | Шланг | |
| 54 | 1***8 | Трубка выпуска воздуха из тормозного крана с ручным управлением | |
| 55 | 1***0 | Трубка от крана стояночного тормоза к ускорительному клапану первая | |
| 56 | 1***4 | Трубка от двойного защитного клапана к крану стояночного тормоза | |
| 57 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 58 | 1***8 | Кронштейн крепления пневматического крана в сборе | |
| 59 | 1***0 | Кран пневматический уст. до 1991 г. (с 1991 г. в конструкции отменен) | |
| 60 | 1***6 | Трубка от крана аварийного растормаживания к двухмагистральному клапану вторая | |
| 61 | 1***8 | Трубка от тройного защитного клапана к крану аварийного растормаживания первая | |
| 62 | 3***9 | Штуцер | |
| 63 | 1***4 | Трубка от клапана ограничения давления передних тормозов к левой передней тормозной камере | |
| 64 | 1***8 | Трубка от клапана ограничения давления передних тормозов к правой передней тормозной камере первая | |
| 65 | 3***9 | Штуцер | |
| 66 | 1***0 | Клапан контрольного вывода в сборе | |
| 67 | 1***4 | Трубка от крана аварийного растормаживания к двухмагистральному клапану первая | |
| 68 | 1***0 | Трубка от тройного защитного клапана к крану аварийного растормаживания вторая | |
| 69 | 1***9 | Кронштейн крепления тормозного крана обратного действия с ручным управлением | |
| 70 | 1***6 | Трубка от клапана к крану аварийного растормаживания | |
| 71 | 1***2 | Трубка от тройного защитного клапана к воздушному баллону передних тормозов | |
| 72 | 1***6 | Трубка от воздушного баллона передних тормозов к тормозному крану первая | |
| 73 | 3***9 | Угольник поворотный | |
| 74 | 1***0 | Трубка от двойного защитного клапана к баллону аварийного растормаживания первая | |
| 75 | 1***4 | Трубка от баллона задних тормозов к переходнику | |
| 76 | 1***8 | Трубка от баллона передних тормозов к переходнику | |
| 77 | 3***9 | Болт | |
| 78 | 1***5 | Хомут крепления воздушных баллонов | |
| 79 | 1***5 | Баллон воздушный тормозов первый в сборе | |
| 80 | 1***8 | Трубка от крана аварийного растормаживания к двухмагистральному клапану третья | |
| 81 | 1***2 | Трубка от двойного защитного клапана к баллону аварийного растормаживания вторая | |
| 82 | 1***2 | Трубка от двойного защитного клапана к воздушному баллону первая | |
| 83 | 1***6 | Трубка от тройного защитного клапана к ускорительному клапану первая | |
| 84 | 1***0 | Тормозная камера с пружинным энергоаккумулятором, тип 20/20 в сборе | |
| 84 | 1***0 | Тормозная камера с пружинным энергоаккумулятором, тип 20/20 в сборе | |
| 85 | 1***8 | Трубка от регулятора тормозных сил к правой тормозной камере заднего моста | |
| 85 | 1***8 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору среднего моста | |
| 86 | 1***2 | Трубка от двойного защитного клапана к баллону аварийного растормаживания вторая | |
| 87 | 1***2 | Трубка от тормозного крана с ручным управлением к ускорительному клапану вторая | |
| 88 | 1***0 | Шланг соединительный | |
| 89 | 1***2 | Шланг | |
| 90 | 1***0 | Клапан ускорительный в сборе | |
| 91 | 1***0 | Кронштейн крепления штуцеров | |
| 92 | 1***8 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору заднего моста | |
| 92 | 1***8 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору заднего моста | |
| 93 | 1***1 | Кронштейн крепления крестовины на заднем мосту | |
| 94 | 1***8 | Трубка от одинарного защитного клапана к питающей магистрали полуприцепа | |
| 95 | 1***0 | Головка соединительная пневмотормозов типа «Палм» в сборе | |
| 96 | 2***8 | Пробка | |
| 96 | 3***8 | Пробка | |
| 97 | 3***9 | Штуцер проходной | |
| 98 | 1***0 | Головка соединительная пневмотормозов, тип «А» в сборе | |
| 99 | 1***4 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к соединительной головке вторая | |
| 100 | 1***2 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к соединительной головке вторая | |
| 101 | 3***9 | Скоба | |
| 101 | 3***9 | Скоба | |
| 102 | 3***9 | Штуцер проходной | |
| 103 | 1***6 | Трубка от регулятора тормозных сил к левой тормозной камере заднего моста | |
| 104 | 1***6 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору заднего моста | |
| 105 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к соединительной головке первая | |
| 106 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной магистрали прицепа | |
| 107 | 1***0 | Клапан управления тормозами прицепа с однопроводным приводом в сборе | |
| 108 | 1***0 | Клапан управления тормозами прицепа с двухпроводным приводом в сборе | |
| 109 | 1***0 | Кран сливной в сборе | |
| 110 | 1***6 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору среднего моста | |
| 111 | 1***6 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору заднего моста | |
| 112 | 3***8 | Штуцер | |
| 113 | 3***9 | Угольник ввертной | |
| 114 | 1***2 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом | |
| 115 | 3***8 | Штуцер ввертной | |
| 115 | 3***8 | Штуцер ввертной | |
| 115 | 3***9 | Штуцер ввертной | |
| 115 | 3***9 | Штуцер ввертной | |
| 115 | 3***9 | Штуцер ввертной | |
| 115 | 3***9 | Штуцер ввертной | |
| 115 | 3***9 | Штуцер ввертной | |
| 115 | 3***9 | Штуцер ввертной | |
| 115 | 3***9 | Штуцер ввертной | |
| 115 | 3***9 | Штуцер ввертной | |
| 115 | 3***9 | Штуцер ввертной | |
| 115 | 4***9 | Штуцер ввертной | |
| 116 | 1***4 | Трубка от первого воздушного баллона задних тормозов ко второму | |
| 117 | 2***2 | Шайба пружинная | |
| 118 | 2***9 | Болт | |
| 119 | 1***Г | Хомут крепления баллонов пневмотормозов | |
| 120 | 1***2 | Подкладка воздушных баллонов | |
| 121 | 1***2 | Трубка от тройного защитного клапана к воздушному баллону задних тормозов | |
| 122 | 3***9 | Штуцер проходной | |
| 123 | 1***6 | Трубка от воздушного баллона задних тормозов к тормозному крану | |
| 124 | 1***8 | Трубка от воздушного баллона передних тормозов к тормозному крану вторая | |
| 125 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил первая | |
| 126 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 127 | 1***0 | Трубка от тормозного крана к клапану ограничения давления передних тормозов | |
| 128 | 3***9 | Тройник | |
| 129 | 3***9 | Угольник поворотный | |
| 130 | 1***0 | Клапан ограничения давления передних тормозов в сборе | |
| 131 | 3***8 | Шайба зубчатая | |
| 132 | 2***9 | Гайка | |
| 133 | 1***0 | Трубка подвода воздуха к крану первая в сборе | |
| 134 | 3***8 | Штуцер проходной | |
| 135 | 1***2 | Трубка подвода воздуха к крану вторая в сборе | |
| 136 | 2***8 | Гайка | |
| 136 | 2***8 | Гайка | |
| 137 | 2***2 | Шайба пружинная | |
| 137 | 2***2 | Шайба пружинная | |
| 138 | 1***6 | Кронштейн крепления крана управления блокировкой межосевого дифференциала | |
| 139 | 1***0 | Кран управления блокировкой межосевого дифференциала | |
| 140 | 3***8 | Штуцер | |
| 141 | 4***П | Угольник ввертной | |
| 142 | 2***8 | Болт | |
| 143 | 2***8 | Шайба | |
| 144 | 2***8 | Болт | |
| 145 | 3***8 | Скоба | |
| 146 | 2***8 | Болт | |
| 147 | 1***4 | Трубка подвода воздуха к механизму блокировки первая в сборе | |
| 148 | 4***8 | Штуцер проходной | |
| 149 | 1***8 | Трубка подвода воздуха к механизму блокировки вторая в сборе | |
| 150 | 2***8 | Гайка | |
| 151 | 2***2 | Шайба пружинная | |
| 152 | 3***8 | Болт крепления кронштейна штуцера | |
| 153 | 3***8 | Штуцер проходной | |
| 154 | 1***5 | Кронштейн крепления штуцера | |
| 155 | 1***8 | Шланг подвода воздуха к механизму блокировки в сборе | |
| 156 | 1***0 | Средний мост в сборе | |
| 157 | 1***0 | Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
