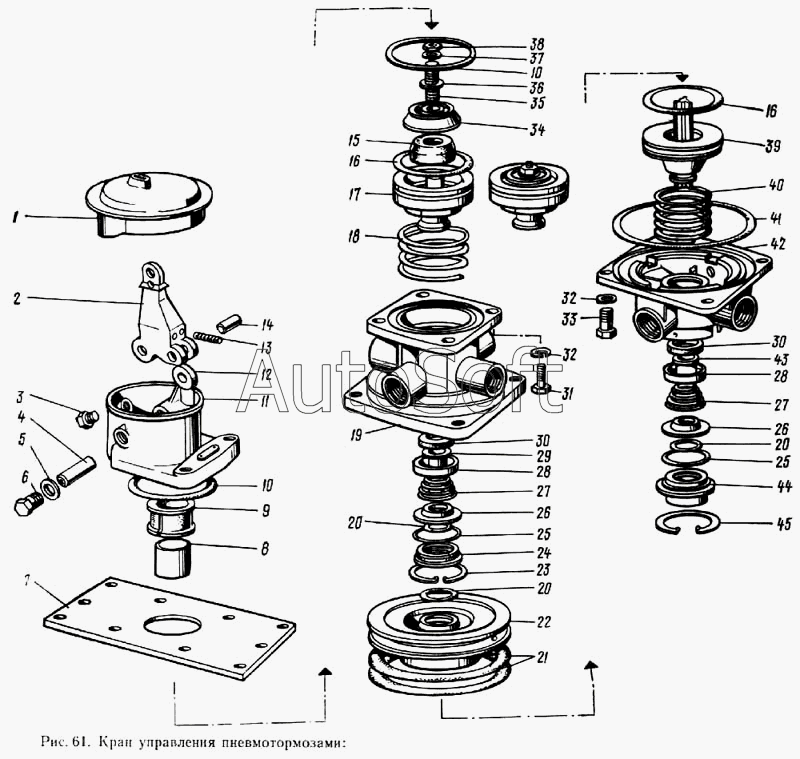

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Кран управления пневмотормозами
34
23
24
25
25
26
26
27
27
28
28
29
30
30
31
32
32
33
22
35
36
37
38
39
40
41
42
43
44
45
10
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
16
17
18
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3514070 | 1***0 | Рычаг тормозного крана в сборе | |
| 100-3514073 | 1***3 | Втулка корпуса рычага | |
| 305133-П | 3***П | Пробка транспортная | |
| 1 | 1***0 | Оболочка защитная | |
| 2 | 1***4 | Рычаг | |
| 3 | 1***5 | Винт запорный | |
| 4 | 1***6 | Ось рычага | |
| 5 | 3***П | Кольцо уплотнительное | |
| 6 | 1***8 | Пробка резьбовая | |
| 7 | 1***2 | Плита опорная тормозного крана | |
| 8 | 1***9 | Толкатель | |
| 9 | 1***7 | Втулка рычага | |
| 10 | 1***3 | Кольцо прокладочное опорной плиты | |
| 11 | 1***1 | Корпус рычага тормозного крана | |
| 12 | 1***5 | Ролик рычага | |
| 13 | 4***9 | Винт | |
| 14 | 4***9 | Штифт | |
| 15 | 1***5 | Элемент уравновешивающий | |
| 16 | 1***5 | Кольцо | |
| 17 | 1***2 | Поршень верхний | |
| 18 | 1***0 | Пружина | |
| 19 | 1***0 | Корпус верхний тормозного крана | |
| 20 | 1***8 | О-образное кольцо | |
| 21 | 1***3 | Кольцо | |
| 22 | 1***2 | Поршень большой | |
| 23 | 4***П | Кольцо упорное | |
| 24 | 1***0 | Обойма | |
| 25 | 1***9 | Кольцо | |
| 26 | 1***7 | Кольцо опорное | |
| 27 | 1***6 | Пружина | |
| 28 | 1***4 | Колпачок | |
| 29 | 1***2 | Корпус клапана | |
| 30 | 1***3 | Кольцо клапана | |
| 31 | 2***9 | Болт | |
| 32 | 3***2 | Шайба пружинная специальная | |
| 33 | 2***9 | Болт | |
| 34 | 1***6 | Тарелка пружины | |
| 35 | 3***9 | Винт установочный | |
| 36 | 3***9 | Шайба | |
| 37 | 3***2 | Шайба пружинная | |
| 38 | 2***9 | Гайка | |
| 39 | 1***4 | Поршень малый | |
| 40 | 1***6 | Пружина | |
| 41 | 1***9 | О-образное кольцо | |
| 42 | 1***0 | Корпус нижний | |
| 43 | 1***2 | Корпус клапана | |
| 44 | 1***4 | Окно выпускное в сборе | |
| 45 | 4***2 | Кольцо упорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
