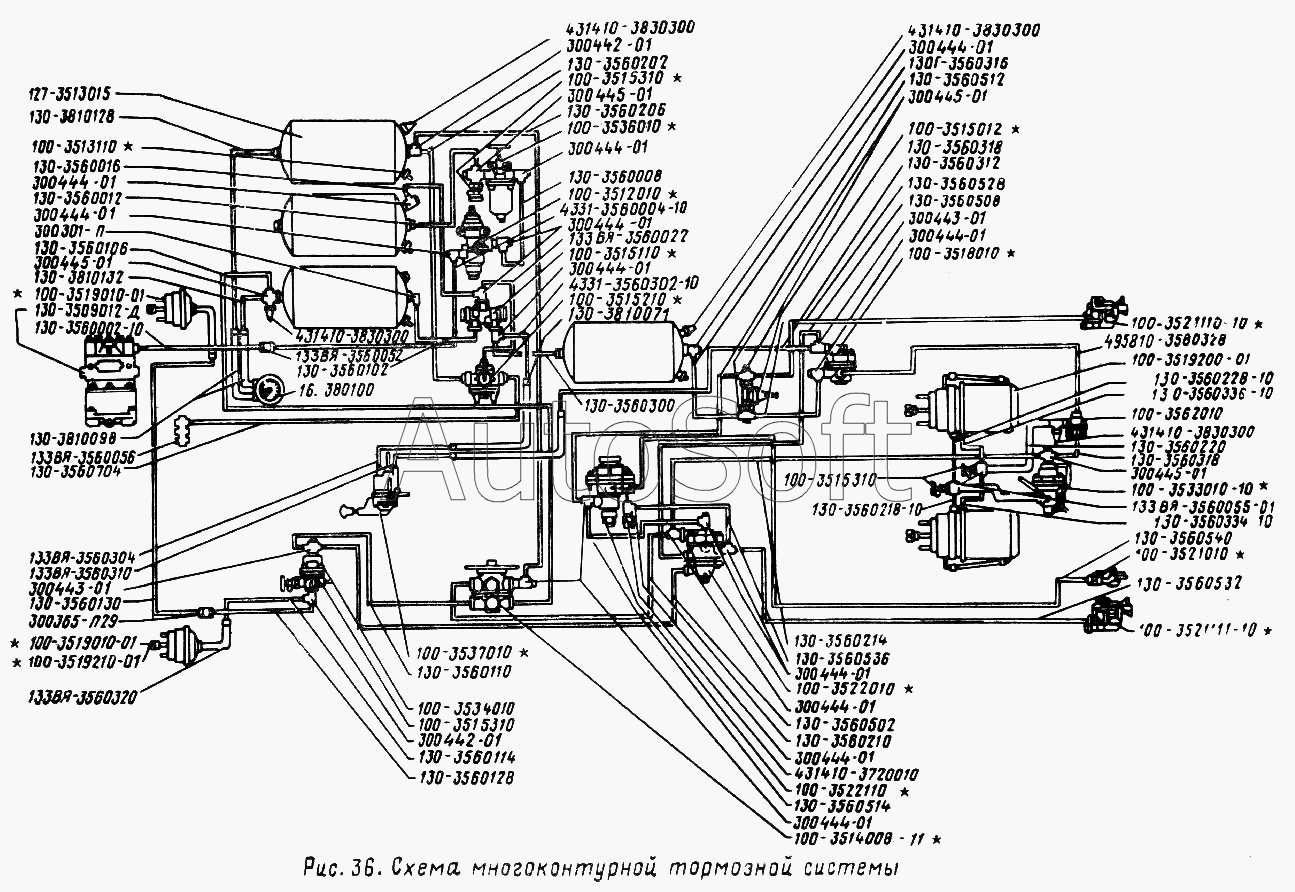

Каталог запасных частей к технике: ЗИЛ-431410 (130). Схема многоконтурной тормозной системы
100-3521110-10
100-3521111-10
100-3521010
100-3519210-01
100-3519010-01
100-3519010-01
100-3519010-01
100-3515110
100-3515012
100-3515210
100-3515310
100-3515310
100-3515310
100-3515310
100-3515310
100-3522010
100-3522110
100-3518010
100-3513110
100-3514008-11
100-3537010
100-3536010
100-3512010
100-3533010-10
130-3560528
133ВЯ-3560055-01
100-3534010
300443-01
300443-01
300445-01
300445-01
300445-01
300445-01
300356-П29
130-3560206
130-3560016
130-3560106
130-3810128
130-3810132
130Г-3560316
4331-3560302-10
130-3560102
130-3560300
133ВЯ-3560304
133ВЯ-3560022
130-3560334-10
130-3560336-10
130-3560114
130-3560130
130-3560128
130-3560532
130-3560536
130-3560540
4331-3560004-10
130-3560002-10
130-3560312
133ВЯ-3560310
130-3560528
130-3560514
130-3560512
130-3560012
130-3560008
130-3560218-10
130-3560228-10
130-3560110
130-3560502
130-3560210
130-3560214
130-3560202
130-3560704
495810-3560328
130-3560508
130-3560318
130-3560318
300301-П
300442-01
300442-01
300444-01
300444-01
300444-01
300444-01
300444-01
300444-01
300444-01
300444-01
300444-01
300444-01
300444-01
130-3810071
130-3560220
133ВЯ-3560320
130-3810098
133ВЯ-3560052
127-3513015
431410-3720010
431410-3830300
431410-3830300
431410-3830300
431410-3830300
100-3519200-01
100-3562010
130-3509012-Д
133ВЯ-3560056
16.3801000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3512010 | 1***0 | Регулятор давления в сборе | |
| 100-3513110 | 1***0 | Кран слива конденсата в сборе | |
| 100-3514008-11 | 1***1 | Кран тормозной двухсекционный с рычагом в сборе | |
| 100-3515012 | 1***2 | Клапан защитный одинарный в сборе | |
| 100-3515110 | 1***0 | Клапан защитный двойной в сборе | |
| 100-3515210 | 1***0 | Клапан защитный тройной в сборе | |
| 100-3515310 | 1***0 | Клапан контрольного вывода в сборе | |
| 100-3518010 | 1***0 | Клапан ускорительный в сборе | |
| 100-3519010-01 | 1***1 | Камера тормозная передняя тип 16 в сборе | |
| 100-3519200-01 | 1***1 | Камера тормозная с пружинным энергоаккумулятором в сборе | |
| 100-3519210-01 | 1***1 | Камера тормозная п-я на автомобили с МТП с 1986 г. (на автомобили 431410 без МТП эта камера з-я) | |
| 100-3521010 | 1***0 | Головка соединительная тип "А" в сборе | |
| 100-3521110-10 | 1***0 | Головка соединительная пневмотормозов типа «Палм» в сборе | |
| 100-3521111-10 | 1***0 | Головка соединительная автоматическая в сборе | |
| 100-3522010 | 1***0 | Клапан управления тормозами прицепа с двухпроводным приводом в сборе | |
| 100-3522110 | 1***0 | Клапан управления тормозами прицепа с однопроводным приводом в сборе | |
| 100-3533010-10 | 1***0 | Регулятор тормозных сил в сборе | |
| 100-3534010 | 1***0 | Клапан ограничения давления передних тормозов в сборе | |
| 100-3536010 | 1***0 | Предохранитель против замерзания в сборе | |
| 100-3537010 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 100-3537110 | 1***0 | Кран пневматический уст. до 1991 г. (с 1991 г. в конструкции отменен) | |
| 100-3562010 | 1***0 | Клапан двухмагистральный перепускной в сборе | |
| 127-3513015 | 1***5 | Баллон воздушный тормозов первый в сборе | |
| 130-3509012-Д | 1***Д | Компрессор с патрубком в сборе | |
| 130-3560002-10 | 1***0 | Трубка от компрессора к регулятору давления первая в сборе | |
| 130-3560008 | 1***8 | Трубка от регулятора давления к предохранителю против замерзания | |
| 130-3560012 | 1***2 | Трубка от предохранителя против замерзания к конденсационному баллону | |
| 130-3560016 | 1***6 | Трубка от конденсационного баллона к двойному защитному клапану | |
| 130-3560102 | 1***2 | Трубка от двойного защитного клапана к баллону передних тормозов | |
| 130-3560106 | 1***6 | Трубка от баллона передних тормозов к тормозному крану | |
| 130-3560110 | 1***0 | Трубка от тормозного крана к клапану ограничения давления передних тормозов | |
| 130-3560114 | 1***4 | Трубка от клапана ограничения давления к левой передней тормозной камере | |
| 130-3560128 | 1***8 | Трубка от клапана ограничения давления к правой передней тормозной камере первая | |
| 130-3560130 | 1***0 | Трубка от клапана ограничения давления к правой передней тормозной камере вторая | |
| 130-3560202 | 1***2 | Трубка от тройного защитного клапана к баллону задних тормозов | |
| 130-3560206 | 1***6 | Трубка от баллона задних тормозов к тормозному крану | |
| 130-3560210 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил первая | |
| 130-3560214 | 1***4 | Трубка от тормозного крана к регулятору тормозных сил | |
| 130-3560218-10 | 1***0 | Трубка от регулятора тормозных сил к левой задней тормозной камере | |
| 130-3560220 | 1***0 | Шланг гибкий пневмотормозов | |
| 130-3560228-10 | 1***0 | Трубка от регулятора тормозных сил к правой задней тормозной камере | |
| 130-3560300 | 1***0 | Трубка от защитного клапана к баллону стояночного тормоза | |
| 130-3560312 | 1***2 | Трубка от крана стояночного тормоза к ускорительному клапану | |
| 130-3560318 | 1***8 | Трубка от воздушного баллона к ускорительному клапану вторая | |
| 130-3560334-10 | 1***0 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору | |
| 130-3560336-10 | 1***0 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору | |
| 130-3560502 | 1***2 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая | |
| 130-3560508 | 1***8 | Трубка от ускорительного клапана к клапану управления тормозами прицепа с двухпроводным приводом | |
| 130-3560512 | 1***2 | Трубка от одинарного защитного клапана к клапану управления тормозами прицепа с двухпроводным приводом первая | |
| 130-3560514 | 1***4 | Трубка от одинарного защитного клапана к клапану управления тормозами прицепа с двухпроводным приводом вторая | |
| 130-3560528 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 130-3560528 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 130-3560532 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной питающей магистрали | |
| 130-3560536 | 1***6 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к клапану с однопроводным приводом | |
| 130-3560540 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной магистрали прицепа | |
| 130-3560704 | 1***4 | Трубка от тройного защитного клапана к распределительной коробке | |
| 130-3810071 | 1***1 | Шланг соединительный | |
| 130-3810098 | 1***8 | Шланг гибкий | |
| 130-3810128 | 1***8 | Трубка от баллона задних тормозов к манометру | |
| 130-3810132 | 1***2 | Трубка от воздушного баллона к манометру | |
| 130Г-3560316 | 1***6 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 133ВЯ-3560022 | 1***2 | Трубка от двойного защитного клапана к тройному клапану | |
| 133ВЯ-3560052 | 1***2 | Штуцер проходной | |
| 133ВЯ-3560055-01 | 1***1 | Крестовина | |
| 133ВЯ-3560056 | 1***6 | Коробка распределительная | |
| 133ВЯ-3560304 | 1***4 | Трубка от двойного защитного клапана к крану стояночного тормоза | |
| 133ВЯ-3560310 | 1***0 | Трубка от крана стояночного тормоза к ускорительному клапану первая | |
| 133ВЯ-3560320 | 1***0 | Шланг | |
| 16.3801000 | 1***0 | Манометр | |
| 300301-П | 3***П | Угольник ввертной | |
| 300356-П29 | 3***9 | Тройник | |
| 300442-01 | 3***1 | Угольник | |
| 300443-01 | 3***1 | Тройник | |
| 300444-01 | 3***1 | Угольник | |
| 300445-01 | 3***1 | Тройник поворотный | |
| 431410-3720010 | 4***0 | Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе | |
| 431410-3830300 | 4***0 | Датчик аварийного падения давления типа ММ124Д в сборе | |
| 4331-3560004-10 | 4***0 | Трубка от компрессора к регулятору давления вторая | |
| 4331-3560302-10 | 4***0 | Трубка от воздушного баллона стояночного тормоза к тормозному крану | |
| 495810-3560328 | 4***8 | Трубка от ускорительного клапана к двухмагистральным клапанам |
