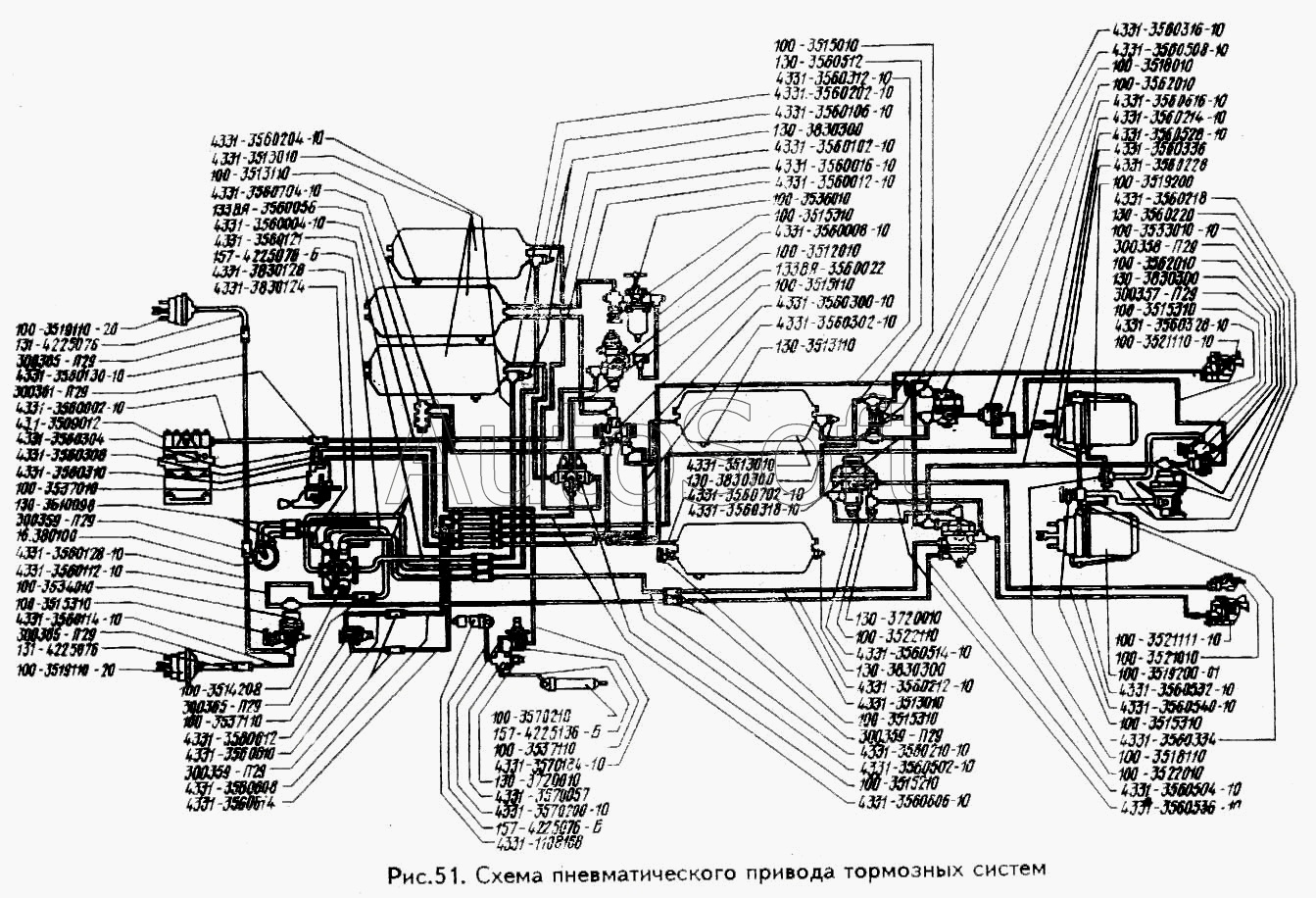

Каталог запасных частей к технике: ЗИЛ-433100. Схема пневматического привода тормозных систем
100.3521110-10
100-3521111-10
100-3521010
100-3519110-20
100-3519110-20
100-3519200-01
100-3518110
100-3562010
100-3562010
100-3515110
100-3515210
100-3534-010
100-3522010
100-3522110
100-3537110
100-3537110
100-3513110
100-3514208
100-3537010
100-3536010
100-3512010
100-3533010-10
100-3570210
130-3560220
300385-П29
300385-П29
131-4225076
131-4225076
300361-П29
16.3801000
300359-П29
300359-П29
300359-П29
4331-3560310
4331-3560308
4331-3560304
4331-3509012
4331-3560002-10
4331-3560130-10
4331-3560114-10
100-3515310
100-3515310
100-3515310
100-3515310
100-3515310
4331-3560112-10
4331-3560128-10
4331-3513010
4331-3513010
4331-3513010
4331-3560204-10
4331-3830124
4331-3830128
157-422507-Б
4331-3560004-10
133ВЯ-3560056
4331-3560614
4331-3560608
4331-3560010
4331-3560012
300365-П29
130-3720010
130-3720010
157-4225076-Б
4331-3570200-10
4331-3570057
4331-3560318-10
4331-3560702-10
130-3830300
130-3830300
130-3830300
130-3830300
130-3513110
4331-3560302-10
4331-3560300-10
133ВЯ-3560022
4331-3560008-10
4331-3560012-10
4331-3560016-10
4331-3560102-10
4331-3560106-10
4331-3560202-10
4331-3560312-10
130-3560512
100-3515010
4331-3560704-10
4331-3560606-10
4331-3560502-10
4331-3560210-10
4331-3560212-10
4331-3560514-10
4331-3560218
100-3519200
4331-3560228
4331-3560336
4331-3560520-10
4331-3560214-10
4331-3560616-10
4331-3560328-10
300357-П29
300358-П29
100-3518010
4331-3560508-10
4331-3560316-10
4331-3560536-10
4331-3560504-10
4331-3560334
4331-3560540-10
4331-3560332-10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3512009-51 | 1***1 | Комплект запчастей | |
| 100-3512009-52 | 1***2 | Комплект запчастей | |
| 100-3512010 | 1***0 | Регулятор давления в сборе | |
| 100-3513110 | 1***0 | Кран слива конденсата в сборе | |
| 100-3513125 | 1***5 | Клапан | |
| 100-3514026 | 1***6 | Пружина | |
| 100-3514109-10 | 1***0 | Комплект запчастей | |
| 100-3514208 | 1***8 | Кран тормозной в сборе | |
| 100-3515009-51 | 1***1 | Комплект запчастей | |
| 100-3515010 | 1***0 | Клапан защитный в сборе | |
| 100-3515012 | 1***2 | Клапан защитный одинарный в сборе | |
| 100-3515109-10 | 1***0 | Комплект запчастей | |
| 100-3515109-52 | 1***2 | Комплект запчастей | |
| 100-3515110 | 1***0 | Клапан защитный двойной в сборе | |
| 100-3515210 | 1***0 | Клапан защитный тройной в сборе | |
| 100-3515310 | 1***0 | Клапан контрольного вывода в сборе | |
| 100-3516309-51 | 1***1 | Комплект запчастей | |
| 100-3518010 | 1***0 | Клапан ускорительный в сборе | |
| 100-3518110 | 1***0 | Клапан быстрого выпуска воздуха в сборе | |
| 100-3519109-40 | 1***0 | Комплект запчастей | |
| 100-3519110-20 | 1***0 | Камера тормозная тип 20 в сборе | |
| 100-3519200 | 1***0 | Камера тормозная с пружинным энергоаккумулятором в сборе | |
| 100-3519200-01 | 1***1 | Камера тормозная с пружинным энергоаккумулятором в сборе | |
| 100-3519209-51 | 1***1 | Комплект запчастей | |
| 100-3521009-51 | 1***1 | Комплект запчастей | |
| 100-3521010 | 1***0 | Головка соединительная тип "А" в сборе | |
| 100-3521109-51 | 1***1 | Комплект запчастей | |
| 100-3521109-52 | 1***2 | Комплект запчастей | |
| 100-3521111-10 | 1***0 | Головка соединительная автоматическая в сборе | |
| 100-3522009-51 | 1***1 | Комплект запчастей | |
| 100-3522010 | 1***0 | Клапан управления тормозами прицепа с двухпроводным приводом в сборе | |
| 100-3522109-51 | 1***1 | Комплект запчастей | |
| 100-3522109-52 | 1***2 | Комплект запчастей | |
| 100-3522110 | 1***0 | Клапан управления тормозами прицепа с однопроводным приводом в сборе | |
| 100-3533009-51 | 1***1 | Комплект запчастей | |
| 100-3533010-10 | 1***0 | Регулятор тормозных сил в сборе | |
| 100-3533035 | 1***5 | Пружина | |
| 100-3533109-10 | 1***0 | Комплект запчастей | |
| 100-3533110-10 | 1***0 | Упругий элемент в сборе | |
| 100-3534-010 | 1***0 | Клапан ограничения давления | |
| 100-3534009-51 | 1***1 | Комплект запчастей | |
| 100-3536009-51 | 1***1 | Комплект запчастей | |
| 100-3536009-52 | 1***2 | Комплект запасных частей | |
| 100-3536010 | 1***0 | Предохранитель против замерзания в сборе | |
| 100-3537009 | 1***9 | Комплект запасных частей | |
| 100-3537009-51 | 1***1 | Комплект запчастей | |
| 100-3537010 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 100-3537038 | 1***8 | Пружина | |
| 100-3537109-51 | 1***1 | Комплект запчастей | |
| 100-3537109-52 | 1***2 | Комплект запчастей | |
| 100-3537110 | 1***0 | Кран пневматический уст. до 1991 г. (с 1991 г. в конструкции отменен) | |
| 100-3562009 | 1***9 | Комплект запасных частей | |
| 100-3562010 | 1***0 | Клапан двухмагистральный перепускной в сборе | |
| 100-3570209-10 | 1***0 | Комплект запчастей | |
| 100-3570210 | 1***0 | Цилиндр пневматический диаметром 35х65 в сборе | |
| 100-3618009-51 | 1***1 | Комплект запчастей | |
| 100-3618010 | 1***0 | Клапан ускорительный | |
| 100.3515209-51 | 1***1 | Комплект запчастей | |
| 100.3515328 | 1***8 | Пружина клапана | |
| 100.3521110-10 | 1***0 | Головка соединительная автоматическая | |
| 130-3504094 | 1***4 | Пружина оттяжная педали тормоза | |
| 130-3509107 | 1***7 | Вал коленчатый с комплектом шатунных вкладышей | |
| 130-3509160-61 | 1***1 | Поршень, увеличенный на 0,4 мм по диаметру | |
| 130-3509160-62 | 1***2 | Поршень увеличенный на 0,8 мм по диаметру | |
| 130-3509167 | 1***7 | Комплект поршневых колец на один компрессор номинального размера | |
| 130-3509167-Р1 | 1***1 | Комплект поршневых колец увеличенных по диаметру на 0,4 мм | |
| 130-3509167-Р2 | 1***2 | Комплект поршневых колец увеличенных по диаметру на 0,8 мм | |
| 130-3509169-А2 | 1***2 | Палец поршневой со стопорами (комплект) | |
| 130-3509201-01 | 1***1 | Шайба замочная | |
| 130-3509207 | 1***7 | Болт шатунный с гайкой и шайбой (комплект) | |
| 130-3513110 | 1***0 | Кран слива конденсата | |
| 130-3514175 | 1***5 | Уплотнитель перепускного отверстия | |
| 130-3560220 | 1***0 | Шланг гибкий пневмотормозов | |
| 130-3560512 | 1***2 | Трубка от одинарного защитного клапана к клапану управления тормозами прицепа с двухпроводным приводом первая | |
| 130-3720010 | 1***0 | Выключатель сигнала торможения | |
| 130-3830300 | 1***0 | Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б | |
| 130.3514211 | 1***1 | Конус клапана | |
| 131-4225076 | 1***6 | Шланг манометра воздуха | |
| 133ВЯ-3560022 | 1***2 | Трубка от двойного защитного клапана к тройному клапану | |
| 133ВЯ-3560056 | 1***6 | Коробка распределительная | |
| 157-422507-Б | 1***Б | Шланг манометра воздуха | |
| 157-4225076-Б | 1***Б | Шланг манометра воздуха | |
| 16.3801000 | 1***0 | Манометр | |
| 183-3501070-5 | 1***5 | Барабан переднего тормоза | |
| 300228-П29 | 3***9 | Гайка накидная трубки диаметром 12 мм | |
| 300272-П | 3***П | Муфта конусная | |
| 300299-П | 3***П | Муфта конусная диаметром 8 мм | |
| 300301-П | 3***П | Угольник ввертной | |
| 300357-П29 | 3***9 | Угольник проходной поворотный | |
| 300358-П29 | 3***9 | Тройник поворотный | |
| 300359-П29 | 3***9 | Штуцер | |
| 300361-П29 | 3***9 | Штуцер проходной | |
| 300365-П29 | 3***9 | Штуцер | |
| 300380-П29 | 3***9 | Гайка упорная трубки диаметром 10 мм | |
| 300385-П29 | 3***9 | Штуцер | |
| 308764-П | 3***П | Хомут в сборе | |
| 421137-П29 | 4***9 | Гайка накидная для трубки диаметром 5 мм | |
| 421141-П29 | 4***9 | Гайка накидная для трубки диаметром 12 мм | |
| 421143-П29 | 4***9 | Гайка диаметром 6 мм | |
| 421236-П | 4***П | Муфта для трубки диаметром 5 мм | |
| 421237-П | 4***П | Муфта для трубки диаметром 6 мм | |
| 421240-П | 4***П | Муфта для трубки диаметром 12 мм | |
| 421242-П | 4***П | Муфта для трубки диаметром 16 мм | |
| 4331-3509009 | 4***9 | Компрессор | |
| 4331-3509012 | 4***2 | Компрессор с патрубком в сборе | |
| 4331-3509293-Г | 4***Г | Шланг подвода масла | |
| 4331-3513010 | 4***0 | Баллон воздушный в сборе | |
| 4331-3560002-10 | 4***0 | Трубка от компрессора к регулятору давления первая в сборе | |
| 4331-3560004-10 | 4***0 | Трубка от компрессора к регулятору давления вторая | |
| 4331-3560008-10 | 4***0 | Трубка от регулятора давления к предохранителю против замерзания | |
| 4331-3560010 | 4***0 | Трубка от баллона к двойному защитному клапану | |
| 4331-3560012 | 4***2 | Трубка от предохранителя против замерзания к конденсационному баллону | |
| 4331-3560012-10 | 4***0 | Трубка от предохранителя против замерзания к конденсационному баллону | |
| 4331-3560016-10 | 4***0 | Трубка от конденсационного баллона к одинарному защитному клапану | |
| 4331-3560102-10 | 4***0 | Трубка от тройного защитного клапана к баллону передних тормозов | |
| 4331-3560106-10 | 4***0 | Трубка от воздушного баллона передних тормозов к тормозному крану первая | |
| 4331-3560112-10 | 4***0 | Трубка в сборе | |
| 4331-3560114-10 | 4***0 | Трубка от клапана ограничения давления к левой передней тормозной камере | |
| 4331-3560128-10 | 4***0 | Трубка от клапана ограничения давления к правой передней тормозной камере первая | |
| 4331-3560130-10 | 4***0 | Трубка от клапана ограничения давления к правой передней тормозной камере вторая | |
| 4331-3560202-10 | 4***0 | Трубка от тройного защитного клапана к воздушному баллону задних тормозов | |
| 4331-3560204-10 | 4***0 | Трубка от первого воздушного баллона задних тормозов ко второму | |
| 4331-3560210-10 | 4***0 | Трубка от тормозного крана к регулятору тормозных сил первая | |
| 4331-3560212-10 | 4***0 | Трубка от тормозного крана к регулятору тормозных сил вторая | |
| 4331-3560214-10 | 4***0 | Трубка от тормозного крана к регулятору тормозных сил | |
| 4331-3560218 | 4***8 | Трубка от регулятора тормозных сил к левой задней тормозной камере | |
| 4331-3560228 | 4***8 | Трубка от регулятора тормозных сил к правой задней тормозной камере | |
| 4331-3560300-10 | 4***0 | Трубка от защитного клапана к баллону стояночного тормоза | |
| 4331-3560302-10 | 4***0 | Трубка от воздушного баллона стояночного тормоза к тормозному крану | |
| 4331-3560304 | 4***4 | Трубка к крану стояночного тормоза | |
| 4331-3560308 | 4***8 | Трубка в сборе | |
| 4331-3560310 | 4***0 | Трубка от крана стояночного тормоза | |
| 4331-3560312-10 | 4***0 | Трубка от крана стояночного тормоза к ускорительному клапану вторая | |
| 4331-3560316-10 | 4***0 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 4331-3560318-10 | 4***0 | Трубка от воздушного баллона к ускорительному клапану вторая | |
| 4331-3560328-10 | 4***0 | Трубка от ускорительного клапана к двухмагистральным клапанам | |
| 4331-3560332-10 | 4***0 | Трубка от двух магистрального клапана к пружинным энергоаккумуляторам заднего моста | |
| 4331-3560334 | 4***4 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору | |
| 4331-3560336 | 4***6 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору | |
| 4331-3560502-10 | 4***0 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая | |
| 4331-3560504-10 | 4***0 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом вторая | |
| 4331-3560508-10 | 4***0 | Трубка от ускорительного клапана к клапану управления тормозами прицепа с двухпроводным приводом | |
| 4331-3560514-10 | 4***0 | Трубка от одинарного защитного клапана к клапану управления тормозами прицепа с двухпроводным приводом вторая | |
| 4331-3560520-10 | 4***0 | Шланг соединительный | |
| 4331-3560536-10 | 4***0 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к клапану с однопроводным приводом | |
| 4331-3560540-10 | 4***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной магистрали прицепа | |
| 4331-3560606-10 | 4***0 | Трубка от клапана к крану аварийного растормаживания | |
| 4331-3560608 | 4***8 | Трубка от тройного защитного клапана к крану аварийного растормаживания первая | |
| 4331-3560614 | 4***4 | Трубка от крана аварийного растормаживания к двухмагистральному клапану первая | |
| 4331-3560616-10 | 4***0 | Трубка от крана аварийного растормаживания к двухмагистральному клапану вторая | |
| 4331-3560702-10 | 4***0 | Трубка от двойного защитного клапана к воздушному баллону первая | |
| 4331-3560704-10 | 4***0 | Трубка от тройного защитного клапана к распределительной коробке | |
| 4331-3570057 | 4***7 | Коробка распределительная | |
| 4331-3570200-10 | 4***0 | Трубка от крана управления вспомогательным тормозом к распределительной коробке в сборе | |
| 4331-3830124 | 4***4 | Трубка от воздушного манометра в сборе | |
| 4331-3830128 | 4***8 | Трубка к воздушному манометру в сборе | |
| 483301-П29 | 4***9 | Гайка накидная для трубки диаметром 6 мм | |
| 483302-П29 | 4***9 | Гайка накидная для трубки диаметром 8 мм удлиненная | |
| 489318-П21 | 4***1 | Кольцо упорное | |
| В-17825 | В***5 | Трубка мерная диаметром 6 мм, длиной 1150 мм | |
| В-17826 | В***6 | Трубка мерная диаметром 12 мм, длиной 3000 мм | |
| В-17828 | В***8 | Трубка мерная диаметром 8 мм, длиной 2300 мм | |
| В-17830 | В***0 | Трубка мерная диаметром 10 мм, длиной 2500 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
