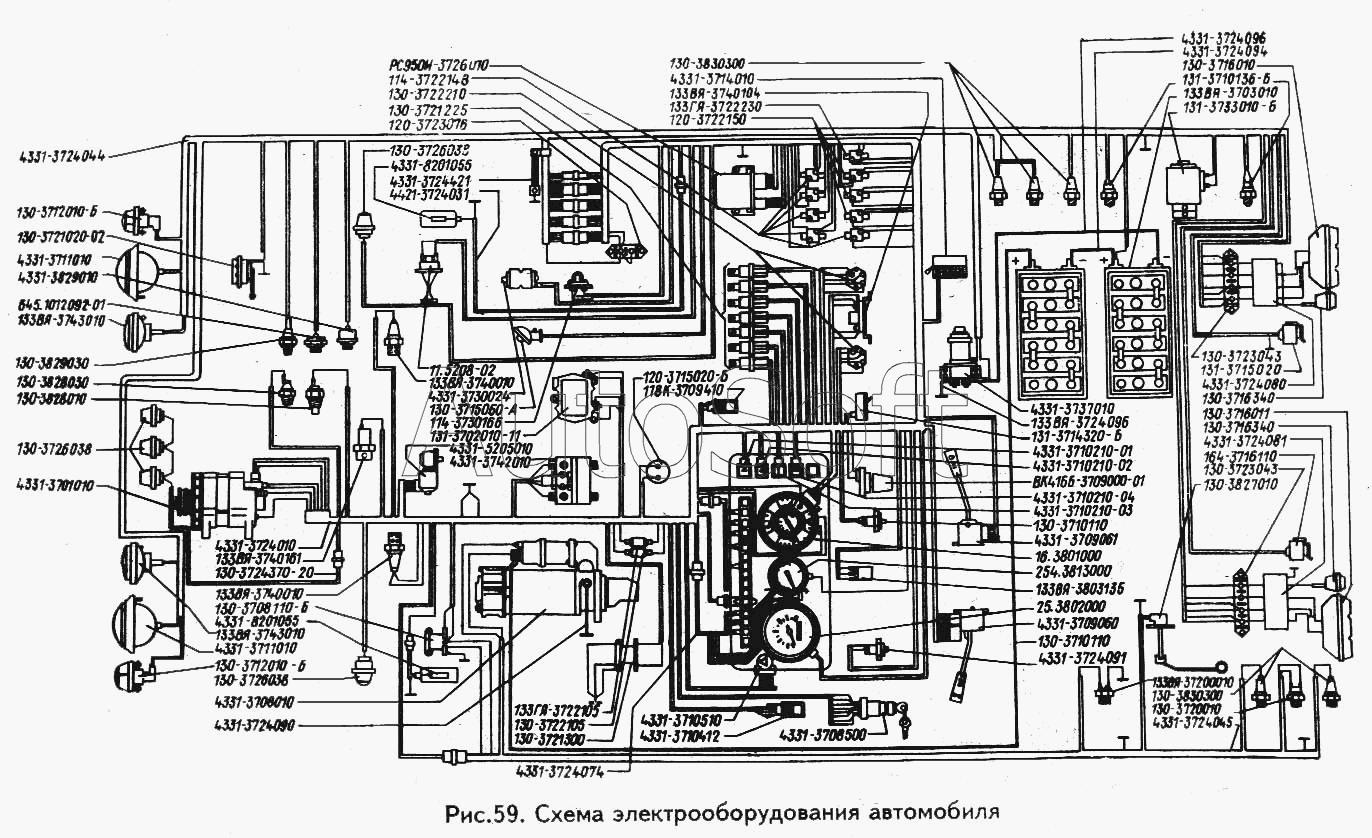

Каталог запасных частей к технике: ЗИЛ-433100. Схема электрооборудования автомобиля
24.3710
49.3710
ВК 350-3704000
11.3704
ВК 403
ММ 355 18.3829010
БМ 165Д
4331-3724081
4331-3724080-
4331-3724045
4331-3724044
4331-3724074
4331-3724010
ПД 308А
П 147-04.11
40.3709
66.3709
ПК 142
УП 101.01
ПР119-01
ПР3
РС 492-3803010
47К
ПС400
ПС300А3
РС508-3721000
СЭ300Б-8102100
25.3802000
2541.3813000
ФГ 150-Г1
ФГ152-АБ
ФП135В
ФП130
ФП130-Б
ПФ130
4331-3701010-10
130-3726038
130-3726038
130-3828030
130-3829030
133ВЯ-3743010
130-3721020-02
4331-3711010
130-3712010-Б
130-3828010
4331-3708010
4331-8201055
130-3708110-Б
133ВЯ-3740010
4331-3742010
4331-5205010
131-3702010-11
4331-3730024
133ВЯ-3740010
11.5208
4421-3724031
4331-3724421
4331-8201055
120-3723076
130-3721225
130-3722210
114-3722148
РС950М-3726010
120-3722150
133ВЯ-3740104
4331-3714010
130-3830300
4331-3710412
133ГЯ-3722105
131-3733010-Б
133ВЯ-3703010
4331-3724094
130-3723043
130-3723043
130-3720010
130-3830300
4331-3724096
133ВЯ-3740161
130-3710110
16.3801000
4331-3710210-03
4331-3710210-04
ВК4166-3709000-01
4331-3710210-02
4331-3710210-01
133ВЯ-3724096
133ВЯ-3720010
130-3716340
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11.3704 | 1***4 | Выключатель кнопочный | |
| 11.5208 | 1***8 | Омыватель стекла и фар 4331-5208100 | |
| 111.3714 | 1***4 | Плафон 111.3714010 | |
| 111.3747 | 1***7 | Реле электромагнитное | |
| 114-3722148 | 1***8 | Предохранитель термобиметаллический 10А ПР310 или 292.3722 | |
| 120-3722150 | 1***0 | Предохранитель 20А | |
| 120-3723076 | 1***6 | Панель соединительная двухклеммная 14.3723 | |
| 1212.3759100 | 1***0 | Трансформатор | |
| 13.3805 | 1***5 | Щиток приборов 4331-3805010 | |
| 130-3708110-Б | 1***Б | Реле стартера РС502 | |
| 130-3710110 | 1***0 | Выключатель типа 11.3704 кнопочный | |
| 130-3712010-Б | 1***Б | Фонарь передний ПФ130 в сборе | |
| 130-3716340 | 1***0 | Фонарь заднего хода типа ФП135 в сборе | |
| 130-3720010 | 1***0 | Выключатель сигнала торможения | |
| 130-3721020-02 | 1***2 | Сигнал звуковой С311-01 | |
| 130-3721225 | 1***5 | Реле универсальное 111.3747 | |
| 130-3722210 | 1***0 | Предохранитель 7,5А | |
| 130-3723043 | 1***3 | Панель соединительная четырехклеммная 16.3723 | |
| 130-3726038 | 1***8 | Фонарь УП101 указателей поворота и автопоезда | |
| 130-3828010 | 1***0 | Датчик указателя температуры охлаждающей жидкости ТМ100-А | |
| 130-3828030 | 1***0 | Датчик сигнализатора температуры воды типа ТЛ111 | |
| 130-3829030 | 1***0 | Датчик сигнализатора давления масла типа ММ111-Б | |
| 130-3830300 | 1***0 | Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б | |
| 130-3830300 | 1***0 | Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б | |
| 1302.3722010 | 1***0 | Предохранитель термобиметаллический 130-3722225 (взамен ПР510, ПР-510А) | |
| 1302.3740 | 1***0 | Свеча накаливания электрофакельного подогревателя 133ВЯ-3700010 | |
| 1302.3741 | 1***1 | Клапан электромагнитный топливный 133ВЯ-3740161 (взамен 13.3741) | |
| 131-3702010-11 | 1***1 | Реле-регулятор типа РР132А в сборе | |
| 131-3733010-Б | 1***Б | Электромагнит клапана | |
| 131В.3721431 | 1***1 | Шланг | |
| 132.3839 | 1***9 | Датчик засоренности воздушного фильтра | |
| 133ВЯ-3703010 | 1***0 | Батарея аккумуляторная с электролитом заряженная | |
| 133ВЯ-3720010 | 1***0 | Выключатель сигнала торможения типа ММ 125 в сборе | |
| 133ВЯ-3724096 | 1***6 | Провод аккумуляторная батя-рея—выключатель массы | |
| 133ВЯ-3740010 | 1***0 | Свеча факельная штифтовая 12 В типа 13.3740 | |
| 133ВЯ-3740010 | 1***0 | Свеча факельная штифтовая 12 В типа 13.3740 | |
| 133ВЯ-3740104 | 1***4 | Электротермореле типа 14.3741 электрофакельного подогревателя | |
| 133ВЯ-3740161 | 1***1 | Клапан электромагнитный 12 В типа 13.3741 | |
| 133ВЯ-3743010 | 1***0 | Фара противотуманная типа ФГ152-Б | |
| 133ГЯ-3722105 | 1***5 | Предохранитель плавкий ПР119Б-01 10А | |
| 14.3628 | 1***8 | Датчик температуры (на 40°) | |
| 14.3723 | 1***3 | Панель соединительная 2-клеммная (взамен ПС4-А2) | |
| 1402.3741 | 1***1 | Резистор добавочный с электротермическим реле 133ВЯ-3740104 (взамен 14.3741) | |
| 141.3828 | 1***8 | Датчик температуры (на 70й) | |
| 1502.3741000 | 1***0 | Электромагнитный клапан пневмосигнала 130-3721125 (взамен 153741) | |
| 16.3723 | 1***3 | Панель соединительная 4-клеммная , (взамен ПС2-А2) | |
| 16.3801000 | 1***0 | Манометр | |
| 161.3730000 | 1***0 | Электродвигатель с редуктором | |
| 161.3801 | 1***1 | Комбинация приборов в сборе | |
| 19.3722 | 1***2 | Термопредохранитель | |
| 20.3741 | 2***1 | Нагреватель зеркала | |
| 22.3741 | 2***1 | Индикатор пламени | |
| 22.3741 | 2***1 | Индикатор пламени | |
| 2202.3803-02 | 2***2 | Блок контрольных ламп | |
| 2202.3803-07 | 2***7 | Сигнализатор включения сигнала поворота | |
| 2202.3803-08 | 2***8 | Сигнализатор сигнала поворота прицепа | |
| 2202.3803-17 | 2***7 | Сигнализатор электрофакельного подогревателя. | |
| 2202.3803-19 | 2***9 | Сигнализатор резервного уровня топлива | |
| 2202.3803-20 | 2***0 | Сигнализатор засорения воздушного фильтра | |
| 2202.3803-23 | 2***3 | Сигнализатор падения давления масла в двигателе | |
| 2202.3803-24 | 2***4 | Сигнализатор засоренности масляного фильтра | |
| 2202.3803-28 | 2***8 | Сигнализатор включений дальнего света | |
| 2202.3803-32 | 2***2 | Резервная | |
| 2302.3803010-02 | 2***2 | Блок контрольных ламп 4331-3803010 | |
| 231.3741 | 2***1 | Электромагнит с запорным устройством | |
| 24.3710 | 2***0 | Выключатель аварийной световой сигнализации 4331-3710510 | |
| 25.3802000 | 2***0 | Спидометр | |
| 2541.3813000 | 2***0 | Тахометр электронный 2541.3813 в сборе | |
| 306351-П | 3***П | Кольцо уплотнительное | |
| 311.3761 | 3***1 | Блок управления | |
| 311.3761000 | 3***0 | Блок управления | |
| 35.3716 | 3***6 | Фонарь задний левый | |
| 35.5205010 | 3***0 | Стеклоочиститель в сборе | |
| 35.5205800 | 3***0 | Рычаг стеклоочистителя в сборе | |
| 351.3730 | 3***0 | Электродвигатель с насосом | |
| 37.3707 | 3***7 | Электрод запальный | |
| 38.3710-02.03 | 3***3 | Выключатель противотуманных фар 3802.3710000-01 | |
| 38.3710-02.23 | 3***3 | Выключатель нагревателя зеркала заднего вида 3802.3710000-04 | |
| 38.3710-02.38 | 3***8 | Выключатель фонарей автопоезда 3802.3710000-06 | |
| 38.3710-10.28 | 3***8 | Выключатель блокировки дифференциала 3802.3710000-15 | |
| 3822.3701006 | 3***6 | Генератор 4331-3701010 | |
| 40.3709 | 4***9 | Переключатель стеклоочистителя и стеклоомывателя 4331-3709061 | |
| 4011.3734 | 4***4 | Высоковольтный источник напряжения | |
| 4011.3734000 | 4***0 | Высоковольтный источник напряжения | |
| 4331-2802088 | 4***8 | Штуцер гибкого вала привода спидометра | |
| 4331-3701010-10 | 4***0 | Щеткодержатель в сборе | |
| 4331-3708010 | 4***0 | Стартер СТ130-А3 в сборе | |
| 4331-3710210-01 | 4***1 | Выключатель нагревателя зеркала заднего вида 3832.3710-02.23 | |
| 4331-3710210-02 | 4***2 | Выключатель нагревателя зеркала заднего вида 3832.3710-02.23 | |
| 4331-3710210-03 | 4***3 | Выключатель нагревателя зеркала заднего вида 3832.3710-02.23 | |
| 4331-3710210-04 | 4***4 | Выключатель нагревателя зеркала заднего вида 3832.3710-02.23 | |
| 4331-3710412 | 4***2 | Переключатель габаритных огней и фар головного света | |
| 4331-3711010 | 4***0 | Фара в сборе | |
| 4331-3714010 | 4***0 | Плафон кабины | |
| 4331-3724010 | 4***0 | Жгут проводов средний | |
| 4331-3724032 | 4***2 | Жгут проводов верхний в сборе | |
| 4331-3724044 | 4***4 | Жгут проводов задний правый | |
| 4331-3724045 | 4***5 | Жгут проводов задний левый | |
| 4331-3724074 | 4***4 | Жгут проводов сигнализаторов | |
| 4331-3724080- | 4***- | Жгут проводов заднего правого фонаря | |
| 4331-3724081 | 4***1 | Жгут проводов заднего левого фонаря | |
| 4331-3724094 | 4***4 | Провод-перемычка между аккумуляторными батареями в сборе | |
| 4331-3724096 | 4***6 | Провод аккумуляторная батарея—выключатель массы | |
| 4331-3724375 | 4***5 | Жгут проводов к фонарям автопоезда | |
| 4331-3724421 | 4***1 | Перемычка массы от двигателя к кабине | |
| 4331-3730024 | 4***4 | Электродвигатель отопителя в сборе | |
| 4331-3742010 | 4***0 | Блок трансформаторновыпрямительный 1212.3759 | |
| 4331-5205010 | 4***0 | Стеклоочиститель 35.5205 | |
| 4331-8201055 | 4***5 | Нагреватель зеркала 20.3741 | |
| 4331-8201055 | 4***5 | Нагреватель зеркала 20.3741 | |
| 44.3761 | 4***1 | Терморегулятор | |
| 44.3761 | 4***1 | Терморегулятор | |
| 4421-3724031 | 4***1 | Жгут нагревателя зеркала | |
| 4421-3802039 | 4***9 | Ось ведомой шестерни привода спидометра | |
| 4421-3802045 | 4***5 | Шестерня ведомая привода спидометра | |
| 47К | 4***К | Розетка переносной лампы 120-3715020-Б | |
| 49.3710 | 4***0 | Выключатель аккумуляторных батарей 4331-3737010 | |
| 63.3747000 | 6***0 | Реле блокировки демультипликатора | |
| 66.3709 | 6***9 | Переключатель указателей поворота и света 4331-3709060 | |
| АС133 | А***3 | Насадка к фонарю автопоезда 130-3719110 | |
| БМ 165Д | Б***Д | Датчик указателя уровня топлива 130-3827010 | |
| БПВ4-60 | Б***0 | Блок полупроводниковый выпрямительный | |
| БПВ7-100 | Б***0 | Блок полупроводниковый выпрямительный | |
| ВА-20(Д104-20, Х) | В***) | Диод на 20 А | |
| ВК 350-3704000 | В***0 | Выключатель зажигания с запорным цилиндром в сборе 4331-3708500 | |
| ВК 403 | В***3 | Выключатель сигнала заднего хода и блокировки дифференциала 131-3710136-Б | |
| ВК343-3709000-01.07 | В***7 | Выключатель освещения контрольных приборов | |
| ВК416-Б1 | В***1 | Выключатель освещения щитка приборов с реостатом | |
| ВК4166-3709000-01 | В***1 | Выключатель освещения щитка приборов с реостатом | |
| ГВ300-05 | Г***5 | Гибкий вал спидометра длиной 2350 мм в хлор-виниловой трубке, присоединительные концы выполнены нару | |
| ЛВ 211-329 | Л***9 | Патрон ламп со штекером 130-3713240 | |
| МД 227.3912200 | М***0 | Манометр шинный 130-3901259 | |
| ММ 125Д | М***Д | Выключатель сигнала торможения 431410-3720010 | |
| ММ 355 18.3829010 | М***0 | Датчик указателя давления масла и воздуха 10 кг/см.кв. 12 - 24 В 4331-3829010 | |
| ММ111Д | М***Д | Датчик аварийного давлений масла 431410-3829030 | |
| ММ124Д | М***Д | Датчик аварийного давления воздуха 431410-3830300 (взамен ММ124В) | |
| МЭ11-3730000 | М***0 | Электродвигатель 12В, 5 Вт (по требованию заказчика) 157К-3730020 | |
| МЭ272Б-3730000 | М***0 | Электродвигатель отопителя 118К-3730024 | |
| П 147-04.04 | П***4 | Переключатель габаритных огней и фар головного света 4331-3709412 | |
| П 147-04.11 | П***1 | Переключатель отопителя 118К-3709410 | |
| П147-02-17 | П***7 | Переключатель с ручного управления и наоборот 118К-3709440 | |
| ПД 308А | П***А | Лампа подкапотная 130-3715060-А | |
| ПК 142 | П***2 | Плафон освещения вещевого ящика 131-3714320-Б | |
| ПР119-01 | П***1 | Предохранитель плавкий 130-3722105 | |
| ПР119-210 | П***0 | Вставка плавкого предохранителя 6А 130-3722106 | |
| ПР119Б-01 | П***1 | Предохранитель плавкий 133ГЯ-3722105 | |
| ПР119Б-210 | П***0 | Вставка плавкого предохранителя 133ГЯ-3722106 | |
| ПР3 | П***3 | Предохранитель, термобиметаллический 133ГЯ-3722230 | |
| ПР310 | П***0 | Предохранитель 10А | |
| ПС300А3 | П***3 | Розетка штепсельная 164-3716110 | |
| ПС400 | П***0 | Розетка переносной лампы 131-3715020 | |
| ПФ130 | П***0 | Фонарь передний 130-3712010-Б | |
| РС 492-3803010 | Р***0 | Прерыватель контрольной лампы тормоза 133ВЯ-3803135 | |
| РС 507-Б | Р***Б | Реле стартера | |
| РС 950-П | Р***П | Реле-прерыватель указателей поворота | |
| РС508-3721000 | Р***0 | Сигнализатор звуковой | |
| РС950М-3726010 | Р***0 | Прерыватель указателей поворота и аварийной сигнализации | |
| С40-В | С***В | Сигнал звуковой пневматический (по требованию заказчика) 1 ЗОВ-3721250 | |
| СТ 142-3708816 | С***6 | Скоба | |
| СТ 142-3708831 | С***1 | Крышка реле | |
| СТ 142-3708832 | С***2 | Болт контактный | |
| СТ142-3708110 | С***0 | Катушка полюсов | |
| СТ142-3708120 | С***0 | Катушка полюсов | |
| СТ142-3708150 | С***0 | Катушка полюсов | |
| СТ142-3708272 | С***2 | Вкладыш | |
| СТ142-3708305 | С***5 | Вкладыш | |
| СТ142-3708402 | С***2 | Вкладыш | |
| СТ142-3708801 | С***1 | Диск контактный | |
| СЭ300Б-8102100 | С***0 | Сопротивление электродвигателя отопителя 114-3730166 | |
| ТМ112 | Т***2 | Датчик аварийной температуры воды 4331-3828030 | |
| УП 101.01 | У***1 | Повторитель указателя поворота и автопоезда 12В 130-3726038 | |
| ФГ 122-3711021 | Ф***1 | Ободок фары внутрен-ний | |
| ФГ 140-3711200-01 | Ф***1 | Оптический элемент | |
| ФГ 150-Г1 | Ф***1 | Фара головного света 4331-3711010 | |
| ФГ 152-3743200 | Ф***0 | Оптический элемент (ФГ152А) | |
| ФГ122-3711321-Б | Ф***Б | Ободок фары наружный | |
| ФГ152-АБ | Ф***Б | Фара противотуманная 133ВЯ-3743010 | |
| ФП130 | Ф***0 | Фонарь задний левый 130.3716011 | |
| ФП130-Б | Ф***Б | Фонарь задний правый 130-3716010 | |
| ФП135В | Ф***В | Фонарь заднего хода 130-3716340 | |
| ФП310Е | Ф***Е | Световозвращатель (при установке фонарей 35.3716 и 35.3716) 131-82081010 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
