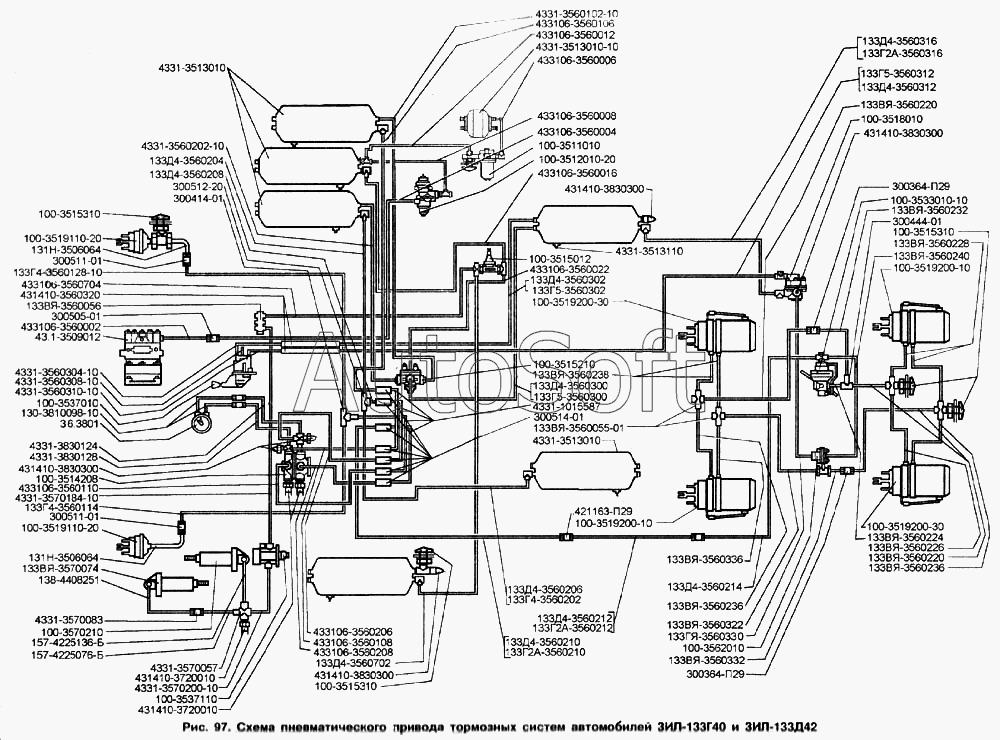

Каталог запасных частей к технике: ЗИЛ-433100 (Каталог 2003 года). Схема пневматического привода тормозных систем автомобилей ЗИЛ-133Г40 и ЗИЛ-133Д42
/097.gif)
133Д4-3560312
4331-3570057
100-3562010
433106-3560704
133Д4-3560702
133ВЯ-3560336
133ВЯ-3560332
133ГЯ-3560330
133ВЯ-3560322
431410-3560320
133Г2А-3560316
133Д4-3560316
133Г5-3560312
133ВЯ-3570074
4331-3560310-10
4331-3560308-10
4331-3560304-10
133Г5-3560302
133Д4-3560302
133Д4-3560300
133Г5-3560300
133ВЯ-3560240
133ВЯ-3560238
133ВЯ-3560236
133ВЯ-3560236
133ВЯ-3560232
157-4225136-Б
133Г2А-3560212
4331-3513110
421163-П29
300514-01
300512-20
300511-01
300511-01
300505-01
300444-01
300414-01
300364-П29
300364-П29
138-4408251
133ВЯ-3560228
157-4225076-Б
431410-3830300
431410-3830300
431410-3830300
431410-3830300
4331-3830128
4331-3830124
130-3810098-10
36.3801
431410-3720010
431410-3720010
100-3570210
4331-3570200-10
4331-3570184-10
4331-3570083
100-3518010
433106-3560016
433106-3560012
433106-3560008
433106-3560006
433106-3560004
433106-3560002
100-3537110
100-3537010
100-3533010-10
100-3519200-30
100-3519200-30
100-3519200-10
100-3519200-10
100-3519110-20
100-3519110-20
433106-3560022
100-3515310
100-3515310
100-3515310
100-3515210
100-3515012
100-3514208
4331-3513010-10
4331-3513010
4331-3513010
100-3512010-20
100-3511010
43.1-3509012
131Н-3506064
131Н-3506064
133Д4-3560206
133ВЯ-3560226
133ВЯ-3560224
133ВЯ-3560220
133ВЯ-3560220
133Д4-3560214
133Д4-3560212
133Г2А-3560210
133Д4-3560210
433106-3560208
133Д4-3560208
433106-3560206
4331-1015587
133Д4-3560204
133Г4-3560202
4331-3560202-10
133Г4-3560128-10
133Г4-3560114
433106-3560110
433106-3560108
433106-3560106
4331-3560102-10
133ВЯ-3560056
133ВЯ-3560055-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3511010 | 1***0 | Влагомаслоотделитель в сборе | |
| 100-3512010-20 | 1***0 | Регулятор давления в сборе | |
| 100-3513110 | 1***0 | Кран слива конденсата в сборе | |
| 100-3514208 | 1***8 | Кран тормозной в сборе | |
| 100-3515012 | 1***2 | Клапан защитный одинарный в сборе | |
| 100-3515210 | 1***0 | Клапан защитный тройной в сборе | |
| 100-3515310 | 1***0 | Клапан контрольного вывода в сборе | |
| 100-3518010 | 1***0 | Клапан ускорительный в сборе | |
| 100-3519110-20 | 1***0 | Камера тормозная тип 20 в сборе | |
| 100-3519200-10 | 1***0 | Камера тормозная с энергоаккумулятором задняя | |
| 100-3519200-30 | 1***0 | Камера тормозная с энергоаккумулятором задняя | |
| 100-3533010-10 | 1***0 | Регулятор тормозных сил в сборе | |
| 100-3537010 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 100-3537110 | 1***0 | Кран пневматический уст. до 1991 г. (с 1991 г. в конструкции отменен) | |
| 100-3562010 | 1***0 | Клапан двухмагистральный перепускной в сборе | |
| 100-3570210 | 1***0 | Цилиндр пневматический диаметром 35х65 в сборе | |
| 130-3810098-10 | 1***0 | Шланг в сборе | |
| 131Н-3506064 | 1***4 | Шланг | |
| 133ВЯ-3560055-01 | 1***1 | Крестовина | |
| 133ВЯ-3560056 | 1***6 | Коробка распределительная | |
| 133ВЯ-3560220 | 1***0 | Шланг соединительный | |
| 133ВЯ-3560224 | 1***4 | Трубка от регулятора тормозных сил к тормозным камерам заднего моста | |
| 133ВЯ-3560226 | 1***6 | Трубка от регулятора тормозных сил к левой тормозной камере заднего моста | |
| 133ВЯ-3560228 | 1***8 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору заднего моста | |
| 133ВЯ-3560232 | 1***2 | Трубка от регулятора тормозных сил к тормозным камерам среднего моста | |
| 133ВЯ-3560236 | 1***6 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору заднего моста | |
| 133ВЯ-3560238 | 1***8 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору среднего моста | |
| 133ВЯ-3560240 | 1***0 | Трубка от тормозного крана к двухмагистральному клапану | |
| 133ВЯ-3560322 | 1***2 | Шланг | |
| 133ВЯ-3560332 | 1***2 | Трубка от двух магистрального клапана к пружинным энергоаккумуляторам заднего моста | |
| 133ВЯ-3560336 | 1***6 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору среднего моста | |
| 133ВЯ-3570074 | 1***4 | Цилиндр выключения подачи топлива с тягой в сборе | |
| 133Г2А-3560210 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил в сборе | |
| 133Г2А-3560212 | 1***2 | Трубка от тормозного крана к регулятору тормозных сил в сборе | |
| 133Г2А-3560316 | 1***6 | Трубка от воздушного баллона стояночного тормоза к ускорительному клапану в сборе | |
| 133Г2Д-3560212 | 1***2 | Трубка от тормозного крана к регулятору тормозных сил в сборе | |
| 133Г4-3560114 | 1***4 | Трубка от тормозного крана к левой передней тормозной камере в сборе | |
| 133Г4-3560128-10 | 1***0 | Трубка от тормозного крана к правой передней тормозной камере в сборе | |
| 133Г4-3560202 | 1***2 | Трубка от воздушного баллона задних тормозов к тормозному крану в сборе | |
| 133Г5-3560300 | 1***0 | Трубка от тройного защитного клапана к баллону стояночного тормоза в сборе | |
| 133Г5-3560302 | 1***2 | Трубка от баллона стояночного тормоза к крану стояночного тормоза в сборе | |
| 133Г5-3560312 | 1***2 | Трубка от крана стояночного тормоза к ускорительному клапану в сборе | |
| 133ГЯ-3560330 | 1***0 | Трубка от ускорительного клапана к двухмагистральному клапану | |
| 133Д4-3560204 | 1***4 | Трубка от воздушного баллона задних тормозов к тормозному крану в сборе | |
| 133Д4-3560206 | 1***6 | Трубка от воздушного баллона задних тормозов к тормозному крану в сборе | |
| 133Д4-3560208 | 1***8 | Трубка от воздушных баллонов задних тормозов к тормозному крану в сборе | |
| 133Д4-3560210 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил в сборе | |
| 133Д4-3560212 | 1***2 | Трубка от тормозного крана к регулятору тормозных сил в сборе | |
| 133Д4-3560214 | 1***4 | Трубка от тормозного крана к регулятору тормозных сил в сборе | |
| 133Д4-3560300 | 1***0 | Трубка от тройного защитного клапана к баллону стояночного тормоза в сборе | |
| 133Д4-3560302 | 1***2 | Трубка от баллона стояночного тормоза к крану стояночного тормоза в сборе | |
| 133Д4-3560312 | 1***2 | Трубка от крана стояночного тормоза к ускорительному клапану в сборе | |
| 133Д4-3560316 | 1***6 | Трубка от воздушного баллона стояночного тормоза к ускорительному клапану в сборе | |
| 133Д4-3560702 | 1***2 | Трубка от одинарного защитногоo клапана к воздушному баллону в сборе | |
| 138-4408251 | 1***1 | Шланг подвода воздуха к пневмогидравлическому усилителю | |
| 157-4225076-Б | 1***Б | Шланг манометра воздуха | |
| 157-4225136-Б | 1***Б | Шланг | |
| 300364-П29 | 3***9 | Штуцер проходной | |
| 300414-01 | 3***1 | Тройник | |
| 300444-01 | 3***1 | Угольник | |
| 300505-01 | 3***1 | Штуцер | |
| 300511-01 | 3***1 | Штуцер | |
| 300512-20 | 3***0 | Тройник | |
| 300514-01 | 3***1 | Штуцер | |
| 36.3801 | 3***1 | Комбинация приборов в сборе | |
| 421163-П29 | 4***9 | Штуцер | |
| 43.1-3509012 | 4***2 | Компрессор с патрубком в сборе | |
| 431410-3560320 | 4***0 | Шланг соединительный в сборе | |
| 431410-3720010 | 4***0 | Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе | |
| 431410-3830300 | 4***0 | Датчик аварийного падения давления типа ММ124Д в сборе | |
| 4331-1015587 | 4***7 | Шланг 10х300 | |
| 4331-3513010 | 4***0 | Баллон воздушный в сборе | |
| 4331-3513010-10 | 4***0 | Баллон воздушный | |
| 4331-3513110 | 4***0 | Кран слива конденсата в сборе | |
| 4331-3560102-10 | 4***0 | Трубка от тройного защитного клапана к баллону передних тормозов | |
| 4331-3560202-10 | 4***0 | Трубка от тройного защитного клапана к воздушному баллону задних тормозов | |
| 4331-3560304-10 | 4***0 | Трубка к крану стояночного тормоза | |
| 4331-3560308-10 | 4***0 | Трубка в сборе | |
| 4331-3560310-10 | 4***0 | Трубка от крана стояночного тормоза | |
| 4331-3570057 | 4***7 | Коробка распределительная | |
| 4331-3570083 | 4***3 | Ниппель | |
| 4331-3570184-10 | 4***0 | Трубка от распределительной коробки к крану управления вспомогательным тормозом в сборе | |
| 4331-3570200-10 | 4***0 | Трубка от крана управления вспомогательным тормозом к распределительной коробке в сборе | |
| 4331-3830124 | 4***4 | Трубка от воздушного манометра в сборе | |
| 4331-3830128 | 4***8 | Трубка к воздушному манометру в сборе | |
| 433106-3560002 | 4***2 | Трубка от компрессора к регулятору давления первая в сборе | |
| 433106-3560004 | 4***4 | Трубка от компрессора к регулятору давления вторая в сборе | |
| 433106-3560006 | 4***6 | Трубка от воздушного баллона к влагомаслоотделителю в сборе | |
| 433106-3560008 | 4***8 | Трубка от конденсационного баллона к регулятору давления в сборе | |
| 433106-3560012 | 4***2 | Трубка от влагомаслоотделителя к конденсационному баллону в сборе | |
| 433106-3560016 | 4***6 | Трубка от воздушного баллона к одинарному защитному клапану в сборе | |
| 433106-3560022 | 4***2 | Трубка от одинарного защитного клапана к тройному клапану в сборе | |
| 433106-3560106 | 4***6 | Трубка от воздушного баллона передних тормозов к тормозному крану первая | |
| 433106-3560108 | 4***8 | Трубка от воздушного баллона передних тормозов к тормозному крану вторая | |
| 433106-3560110 | 4***0 | Трубка от тормозного крана к передним тормозам | |
| 433106-3560206 | 4***6 | Трубка от воздушного баллона задних тормозов к тормозному крану вторая | |
| 433106-3560208 | 4***8 | Трубка от тормозного крана к задним тормозам первая | |
| 433106-3560704 | 4***4 | Трубка от воздушного баллона к распредели тельной коробке в сборе |
