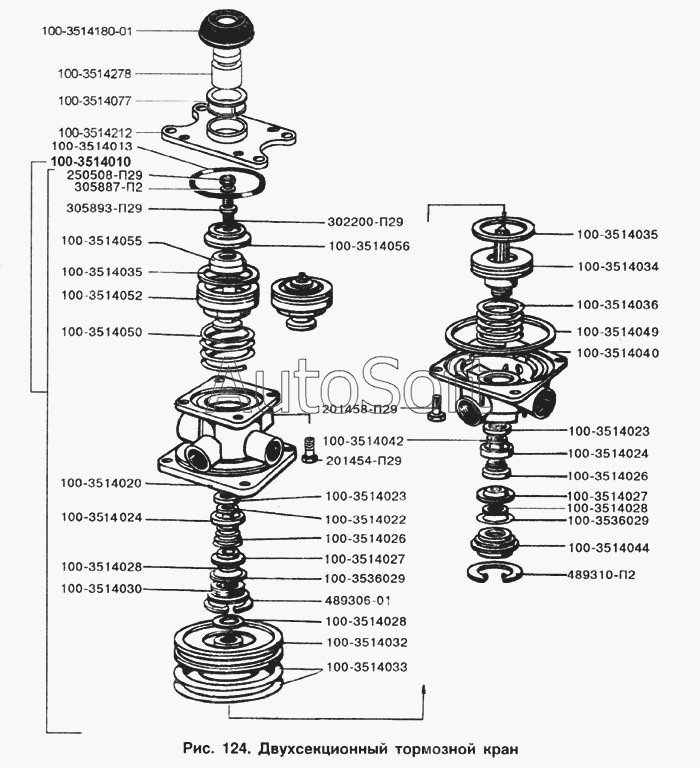

Каталог запасных частей к технике: ЗИЛ-133Д42 (Каталог 2003 года). Двухсекционный тормозной кран
/124.gif)
100-3514208
100-3514010
100-3514013
100-3514020
100-3514022
100-3514023
100-3514023
100-3514024
100-3514024
100-3514026
100-3514026
100-3514027
100-3514027
100-3514028
100-3514028
100-3514028
100-3514030
100-3514032
100-3514033
100-3514034
100-3514035
100-3514035
100-3514036
100-3514040
100-3514042
100-3514044
100-3514049
100-3514050
100-3514052
100-3514055
100-3514056
100-3514077
100-3514180-01
100-3514212
100-3514278
100-3536029
100-3536029
201454-П29
201458-П29
250508-П29
302200-П29
305887-П2
305893-П29
489306-01
489310-П2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3514010 | 1***0 | Кран тормозной двухсекционный в сборе | |
| 100-3514013 | 1***3 | Кольцо прокладочное опорной плиты | |
| 100-3514020 | 1***0 | Корпус верхний тормозного крана | |
| 100-3514022 | 1***2 | Корпус клапана | |
| 100-3514023 | 1***3 | Кольцо клапана | |
| 100-3514024 | 1***4 | Колпачок | |
| 100-3514026 | 1***6 | Пружина | |
| 100-3514027 | 1***7 | Кольцо опорное | |
| 100-3514028 | 1***8 | О-образное кольцо | |
| 100-3514030 | 1***0 | Обойма | |
| 100-3514032 | 1***2 | Поршень большой | |
| 100-3514033 | 1***3 | Кольцо | |
| 100-3514034 | 1***4 | Поршень малый | |
| 100-3514035 | 1***5 | Кольцо | |
| 100-3514036 | 1***6 | Пружина | |
| 100-3514040 | 1***0 | Корпус нижний | |
| 100-3514042 | 1***2 | Корпус клапана | |
| 100-3514044 | 1***4 | Окно выпускное в сборе | |
| 100-3514049 | 1***9 | О-образное кольцо | |
| 100-3514050 | 1***0 | Пружина | |
| 100-3514052 | 1***2 | Поршень верхний | |
| 100-3514055 | 1***5 | Элемент уравновешивающий | |
| 100-3514056 | 1***6 | Тарелка пружины | |
| 100-3514077 | 1***7 | Втулка рычага | |
| 100-3514180-01 | 1***1 | Оболочка защитная | |
| 100-3514208 | 1***8 | Кран тормозной в сборе | |
| 100-3514212 | 1***2 | Крышка | |
| 100-3514278 | 1***8 | Толкатель | |
| 100-3536029 | 1***9 | Кольцо | |
| 201454-П29 | 2***9 | Болт | |
| 201458-П29 | 2***9 | Болт | |
| 250508-П29 | 2***9 | Гайка | |
| 302200-П29 | 3***9 | Винт установочный | |
| 305887-П2 | 3***2 | Шайба пружинная | |
| 305893-П29 | 3***9 | Шайба | |
| 489306-01 | 4***1 | Кольцо упорное | |
| 489310-П2 | 4***2 | Кольцо упорное |
