Каталог запасных частей к технике: ЗИЛ-5301 (2006) (2006). №2
/166.gif)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
7
7
7
7
7
7
7
7
7
7
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
11
11
11
11
12
12
12
12
12

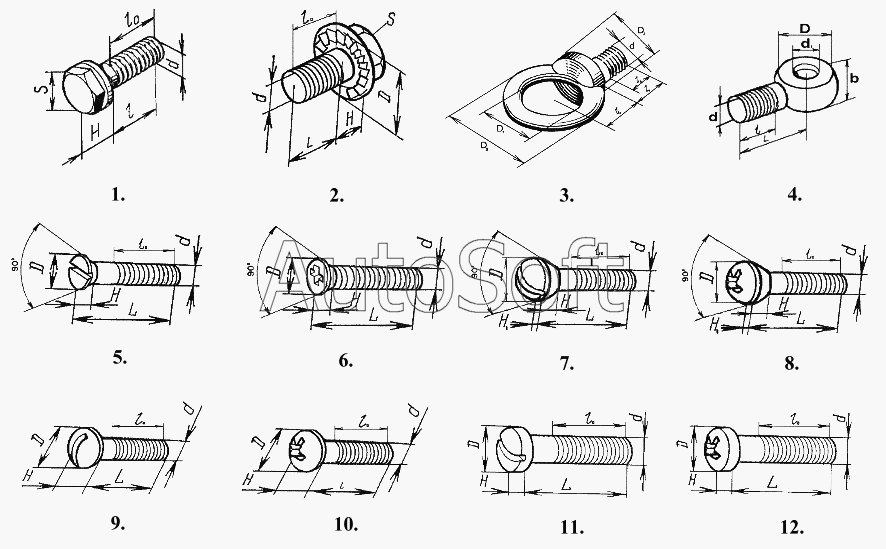

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт крепления картера сцепления (самоконтрящ.) | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт фланцевый (d=М12х1,25, S=17, D=24, H=10,8, L=100±0,7, l0=30) | |
| 1 | 3***1 | Болт фланцевый (d=М12х1,25, S=17, D=24, H=10,8, L=120±0,7, l0=30) | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт самоконтрящийся (задние крышки вторичного вала, крышки первичного вала, выходного вала и маслян | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт фланцевый (d=М8, S=10, D=16,2, H=7,6, L=30±0,40, l0=22) | |
| 1 | 3***1 | Болт фланцевый (d=М8, S=10, D=16,2, H=7,6, L=35±0,50, l0=22) | |
| 1 | 3***1 | Болт фланцевый (d=М8, S=10, D=16,2, H=7,6, L=40±0,50, l0=22) | |
| 1 | 3***1 | Болт фланцевый (d=М8, S=10, D=16,2, H=7,6, L=45±0,50, l0=22) | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт крепления топливного насоса высокого давления | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт фланцевый (d=М6, S=8, D=13, H=6,3, L=16±0,35, l0=16) | |
| 1 | 3***1 | Болт фланцевый (d=М6, S=8, D=13, H=6,3, L=20±0,40, l0=20) | |
| 1 | 3***1 | Болт | |
| 1 | 3***1 | Болт фланцевый (d=М01х1,25, S=13, D=24, H=8,6, L=110±0,7, l0=26) | |
| 1 | 3***9 | Болт | |
| 2 | 3***8 | Болт самостопорящийся специальный (d=М12х1,25, S=19, H=8, L=30±0,8, l0=30) | |
| 3 | 3***8 | Рым-болт (d=М20х1,5, D1=40, D2=72, D3=40, l0=32, l1=38, l2=35) | |
| 3 | 3***8 | Рым-болт цепи прицепа | |
| 4 | 1***3 | Тяга | |
| 4 | 1***9 | Болт откидной (d=М10, d1=7,0, D=14, L=75, l=60, b=10) | |
| 4 | 1***5 | Болт откидной (d=М10, d1=7,0, D=14, L=45, l=30, b=10) | |
| 4 | 3***1 | Болт откидной | |
| 5 | 2***1 | Винт с потайной головкой (d=М4, D=7,4, H=2,2, L=10±0,45, l0=10) | |
| 5 | 2***2 | Винт с потайной головкой (d=М4, D=7,4, H=2,2, L=12±0,55, l0=12) | |
| 5 | 2***7 | Винт с потайной головкой (d=М5, D=9,2, H=2,5, L=10±0,45, l0=10) | |
| 5 | 2***0 | Винт с потайной головкой (d=М5, D=9,2, H=2,5, L=16±0,55, l0=16) | |
| 5 | 2***2 | Винт с потайной головкой (d=М5, D=9,2, H=2,5, L=20±0,65, l0=20) | |
| 5 | 2***6 | Винт с потайной головкой (d=М5, D=9,2, H=2,5, L=30±0,65, l0=30) | |
| 5 | 2***3 | Винт с потайной головкой (d=М6, D=11,0, H=3,0, L=12±0,55, l0=12) | |
| 5 | 2***4 | Винт с потайной головкой (d=М6, D=11,0, H=3,0, L=14±0,55, l0=14) | |
| 5 | 2***5 | Винт с потайной головкой (d=М6, D=11,0, H=3,0, L=16±0,55, l0=16) | |
| 5 | 2***7 | Винт с потайной головкой (d=М6, D=11,0, H=3,0, L=20±0,65, l0=20) | |
| 5 | 2***9 | Винт с потайной головкой (d=М6, D=11,0, H=3,0, L=25±0,65, l0=25) | |
| 5 | 2***1 | Винт с потайной головкой (d=М6, D=11,0, H=3,0, L=30±0,65, l0=30) | |
| 5 | 2***2 | Винт с потайной головкой (d=М8, D=14,5, H=4,0, L=16±0,55, l0=16) | |
| 5 | 2***4 | Винт с потайной головкой (d=М8, D=14,5, H=4,0, L=20±0,65, l0=20) | |
| 5 | 2***6 | Винт с потайной головкой (d=М8, D=14,5, H=4,0, L=25±0,65, l0=25) | |
| 5 | 2***7 | Винт с потайной головкой (d=М8, D=14,5, H=4,0, L=55±0,95, l0=22) | |
| 5 | 3***1 | Винт с потайной головкой (d=М6, D=11,0, H=3,0, L=25±0,65, l0=25) | |
| 5 | 3***9 | Винт крепления барабана | |
| 5 | 3***3 | Винт с потайной головкой (d=М8, D=14,5, H=4,0, L=25±0,8, l0=25) | |
| 5 | 3***2 | Винт | |
| 5 | 3***8 | Винт с потайной головкой (d=М8, D=14,5, H=4,0, L=40±0,8, l0=40) | |
| 7 | 2***3 | Винт с полупотайной головкой (d=М3, D=5,6, H=1,65, H1=0,75, L=8±0,45, l0=8) | |
| 7 | 2***0 | Винт с полупотайной головкой (d=М4, D=7,4, H=2,2, H1=1,00, L=8±0,45, l0=8) | |
| 7 | 2***2 | Винт с полупотайной головкой (d=М4, D=7,4, H=2,2, H1=1,00, L=12±0,55, l0=12) | |
| 7 | 2***0 | Винт с полупотайной головкой (d=М5, D=9,2, H=2,2, H1=1,25, L=16±0,25, l0=16) | |
| 7 | 2***6 | Винт с полупотайной головкой (d=М5, D=9,2, H=2,5, H1=1,25, L=30±0,65, l0=30) | |
| 7 | 2***8 | Винт с полупотайной головкой (d=М5, D=9,2, H=2,5, H1=1,25, L=35±0,80, l0=16) | |
| 7 | 2***0 | Винт с полупотайной головкой (d=М5, D=9,2, H=2,5, H1=1,25, L=40±0,80, l0=16) | |
| 7 | 2***2 | Винт с полупотайной головкой (d=М5, D=9,2, H=2,5, H1=1,25, L=45±0,80, l0=16) | |
| 7 | 2***3 | Винт с полупотайной головкой (d=М6, D=11,0, H=3,0, H1=1,50, L=12±0,55, l0=12) | |
| 7 | 2***1 | Винт с полупотайной головкой (d=М6, D=11,0, H=3,0, H1=1,50, L=30±0,65, l0=30) | |
| 8 | 3***0 | Винт | |
| 8 | 3***0 | Винт | |
| 9 | 2***1 | Винт с полукруглой головкой (d=М3, S=5,5, H=2,1, L=6±0,38, l0=6) | |
| 9 | 2***3 | Винт с полукруглой головкой (d=М3, S=5,5, H=2,1, L=8±045, l0=8) | |
| 9 | 2***8 | Винт с полукруглой головкой (d=М4, S=7,0, H=2,8, L=6±0,38, l0=6) | |
| 9 | 2***0 | Винт с полукруглой головкой (d=М4, S=7,0, H=2,8, L=8±0,45, l0=8) | |
| 9 | 2***1 | Винт с полукруглой головкой (d=М4, S=7,0, H=2,8, L=10±0,45, l0=10) | |
| 9 | 2***2 | Винт с полукруглой головкой (d=М4, S=7,0, H=2,8, L=12±0,55, l0=12) | |
| 9 | 2***4 | Винт с полукруглой головкой (d=М4, S=7,0, H=2,8, L=16±0,55, l0=16) | |
| 9 | 2***6 | Винт с полукруглой головкой (d=М4, S=7,0, H=2,8, L=20±0,65, l0=20) | |
| 9 | 2***7 | Винт с полукруглой головкой (d=М4, S=7,0, H=2,8, L=22±0,65, l0=22) | |
| 9 | 2***6 | Винт с полукруглой головкой (d=М5, S=8,5, H=3,5, L=8±0,45, l0=8) | |
| 9 | 2***7 | Винт с полукруглой головкой (d=М5, S=8,5, H=3,5, L=10±0,45, l0=10) | |
| 9 | 2***8 | Винт с полукруглой головкой (d=М5, S=8,5, H=3,5, L=12±0,55, l0=12) | |
| 9 | 2***0 | Винт с полукруглой головкой (d=М5, S=8,5, H=3,5, L=16±0,55, l0=16) | |
| 9 | 2***2 | Винт с полукруглой головкой (d=М5, S=8,5, H=3,5, L=20±0,65, l0=20) | |
| 9 | 2***4 | Винт с полукруглой головкой (d=М5, S=8,5, H=3,5, L=25±0,65, l0=25) | |
| 9 | 2***6 | Винт с полукруглой головкой (d=М5, S=8,5, H=3,5, L=30±0,65, l0=30) | |
| 9 | 2***9 | Винт с полукруглой головкой (d=М5, S=8,5, H=3,5, L=38±0,80, l0=38) | |
| 9 | 2***4 | Винт с полукруглой головкой (d=М5, S=8,5, H=3,5, L=50±0,80, l0=50) | |
| 9 | 2***1 | Винт с полукруглой головкой (d=М6, S=10,0, H=4,2, L=8±0,45, l0=8) | |
| 9 | 2***2 | Винт с полукруглой головкой (d=М6, S=10,0, H=4,2, L=10±0,45, l0=10) | |
| 9 | 2***3 | Винт с полукруглой головкой (d=М6, S=10,0, H=4,2, L=12±0,55, l0=12) | |
| 9 | 2***5 | Винт с полукруглой головкой (d=М6, S=10,0, H=4,2, L=16±0,55, l0=16) | |
| 9 | 2***7 | Винт с полукруглой головкой (d=М6, S=10,0, H=4,2, L=20±0,65, l0=20) | |
| 9 | 2***9 | Винт с полукруглой головкой (d=М6, S=10,0, H=4,2, L=25±0,65, l0=25) | |
| 9 | 2***1 | Винт с полукруглой головкой (d=М6, S=10,0, H=4,2, L=30±0,65, l0=30) | |
| 9 | 2***3 | Винт с полукруглой головкой (d=М6, S=10,0, H=4,2, L=35±0,80, l0=18) | |
| 9 | 2***5 | Винт с полукруглой головкой (d=М6, S=10,0, H=4,2, L=40±0,80, l0=18) | |
| 9 | 2***7 | Винт с полукруглой головкой (d=М6, S=10,0, H=4,2, L=45±080, l0=18) | |
| 9 | 2***0 | Винт с полукруглой головкой (d=М8, S=13,0, H=5,6, L=12±0,55, l0=12) | |
| 9 | 2***2 | Винт с полукруглой головкой (d=М8, S=13,0, H=5,6, L=16±0,55, l0=16) | |
| 9 | 2***5 | Винт с полукруглой головкой (d=М8, S=13,0, H=5,6, L=22±0,65, l0=22) | |
| 9 | 3***9 | Винт | |
| 10 | 2***0 | Винт с полукруглой головкой (d=М4, S=7,0, H=2,8, L=8±0,45, l0=8) | |
| 10 | 2***6 | Винт с полукруглой головкой (d=М5, S=8,5, H=3,5, L=8±0,45, l0=8) | |
| 11 | 2***0 | Винт с цилиндрической головкой и сферой (d=М4, S=6,0, H=3,5, L=8±0,45, l0=8) | |
| 11 | 2***8 | Винт с цилиндрической головкой и сферой (d=М5, S=7,5, H=4,5, L=12±0,55, l0=12) | |
| 11 | 2***5 | Винт с цилиндрической головкой и сферой (d=М6, S=9,0, H=5,5, L=16±0,55, l0=16) | |
| 11 | 3***8 | Винт с цилиндрической головкой и сферой (d=М6, S=9,0, H=5,5, L=125±1,2, l0=30) | |
| 12 | 3***9 | Винт | |
| 12 | 3***9 | Винт | |
| 12 | 3***9 | Винт | |
| 12 | 3***9 | Винт | |
| 12 | 3***1 | Винт |
