Каталог запасных частей к технике: ЗИЛ-5301 (2006) (2006). №3
/167.gif)
1
1
1
1
1
1
1
1
1
3
3
4
4
4
5
7
8
8
8
8
9

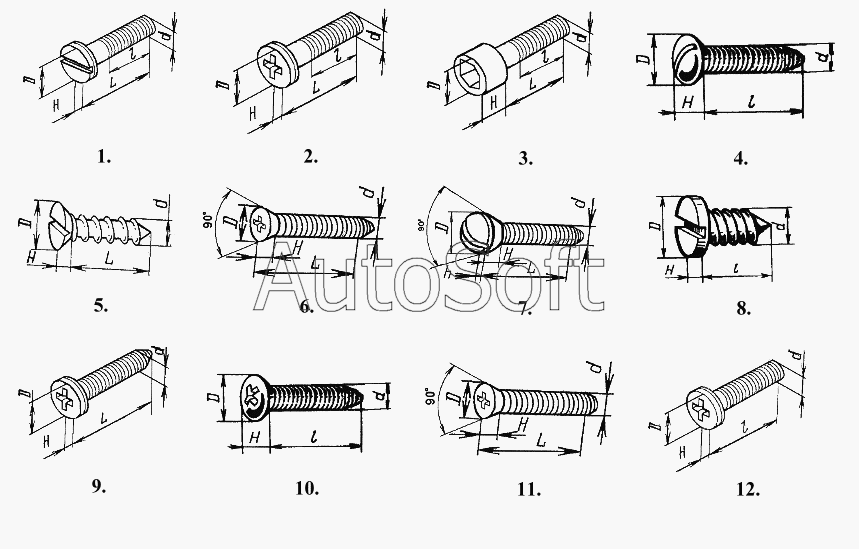

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Винт с плоской головкой (d=М4, S=8, H=2,0, L=10±0,45, l0=10) | |
| 1 | 2***4 | Винт с плоской головкой (d=М4, S=8, H=2,0, L=16±0,55, l0=16) | |
| 1 | 2***0 | Винт с плоской головкой (d=М5, S=10, H=2,5, L=16±0,55, l0=16) | |
| 1 | 2***4 | Винт с плоской головкой (d=М5, S=10, H=2,5, L=25±0,65, l0=25) | |
| 1 | 2***1 | Винт с плоской головкой (d=М6, S=12, H=3,0, L=8±0,45, l0=8) | |
| 1 | 2***3 | Винт с плоской головкой (d=М6, S=12, H=3,0, L=12±0,55, l0=12) | |
| 1 | 2***7 | Винт с плоской головкой (d=М6, S=12, H=3,0, L=20±0,65, l0=20) | |
| 1 | 2***9 | Винт с плоской головкой (d=М6, S=12, H=3,0, L=25±0,65, l0=25) | |
| 1 | 2***2 | Винт с плоской головкой (d=М8, S=16, H=4,0, L=16±0,55, l0=16) | |
| 3 | 3***1 | Болт | |
| 3 | 3***2 | Винт с цилиндрической головкой и шестигранным углублением под ключ (d=М10х1,25, D=16, S=8, H=10, L=40±0,6, l0=32) | |
| 4 | 2***0 | Винт с полукруглой головкой и заостренным концом стержня (d=4, D=7,0, H=2,8, L=18) | |
| 4 | 2***6 | Винт с полукруглой головкой и заостренным концом стержня (d=5, D=8,5, H=3,5, L=12) | |
| 4 | 2***8 | Винт с полукруглой головкой и заостренным концом стержня (d=5, D=8,5, H=3,5, L=18) | |
| 5 | 2***2 | Винт с потайной головкой и заостренным концом стержня (d=4, D=7,4, H=2,2, L=25) | |
| 7 | 2***8 | Винт с полупотайной головкой и заостренным концом стержня (d=4, D=7,4, H=2,2, L=12) | |
| 8 | 2***6 | Винт с плоской головкой и заостренным концом стержня (d=3, D=6,0, H=1,5, L=10) | |
| 8 | 2***8 | Винт с плоской головкой и заостренным концом стержня (d=4, D=8,0, H=2,0, L=12) | |
| 8 | 2***9 | Винт с плоской головкой и заостренным концом стержня (d=4, D=8,0, H=2,0, L=16) | |
| 8 | 2***5 | Винт с плоской головкой и заостренным концом стержня (d=6, D=12,0, H=3,0, L=12) | |
| 9 | 4***9 | Винт с плоской головкой и заостренным концом стержня (d=4, D=8,0, H=2,0, L=16±0,6) |
