Каталог запасных частей к технике: ЗИЛ-5301 (2006) (2006). №4
/168.gif)
1
2
2
2
2
2
2
2
2
2
2
2
3
4
4
4
4
4
4
4
4
4
5
6
6
6
6
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
11
11
11
11
11
12
12

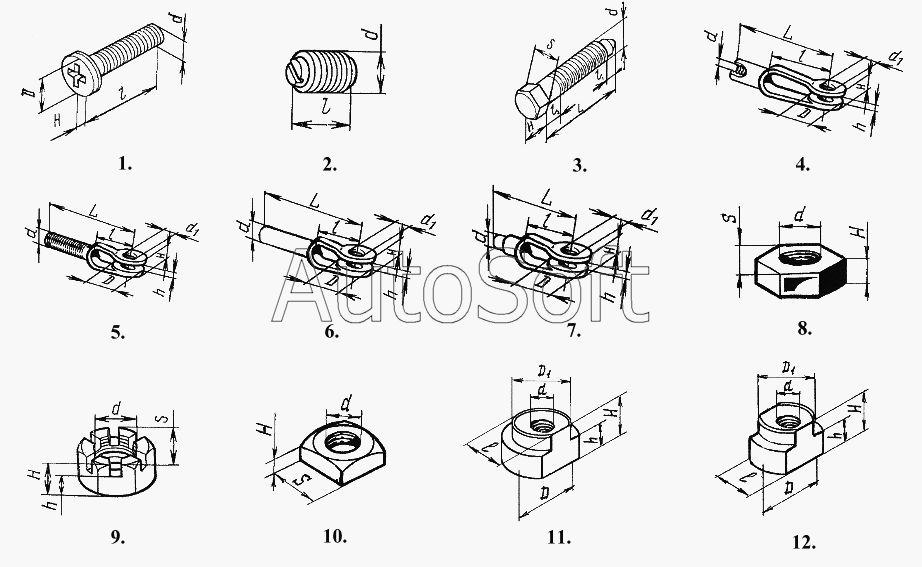

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Винт специальный (d=М5, D=10, H=3,0, L=16) | |
| 2 | 2***9 | Винт | |
| 2 | 3***8 | Винт с прямым шлицем (d=М4, D=6±0,40) | |
| 2 | 3***П | Винт с прямым шлицем (d=М8, D=13±0,70) | |
| 2 | 3***9 | Винт | |
| 2 | 3***9 | Винт | |
| 2 | 3***9 | Винт установочный | |
| 2 | 3***9 | Винт нижней крышки | |
| 2 | 4***9 | Винт с прямым шлицем (d=М5, D=6±0,40) | |
| 2 | 4***9 | Винт | |
| 2 | 4***9 | Винт | |
| 2 | 4***9 | Винт с прямым шлицем (d=М5, D=12±0,60) | |
| 3 | 3***9 | Винт | |
| 4 | 1***8 | Вилка штока | |
| 4 | 1***6 | Вилка тяг резьбовая | |
| 4 | 1***0 | Вилка резьбовая (d=М12х1,25, d1=12, h=12,5, H=28, L=45, l=25) | |
| 4 | 3***5 | Вилка резьбовая (d=М8, d1=8,0, h=8,0, H=19, L=48, l=36) | |
| 4 | 3***1 | Вилка | |
| 4 | 3***П | Вилка резьбовая (d=М12х1,25, d1=12, h=6,5, H=21, L=75, l=47) | |
| 4 | 4***1 | Вилка | |
| 4 | 5***1 | Вилка резьбовая (d=М6, d1=6,0, h=6,0, H=15, L=36, l=25) | |
| 4 | 5***9 | Вилка | |
| 5 | 3***П | Вилка | |
| 6 | 4***П | Вилка приварная (d=10, d1=10, S=10, H=24, L=55, l=25) | |
| 6 | 4***П | Вилка приварная (d=12, d1=12, S=12, H=27, L=60, l=30) | |
| 6 | 5***П | Вилка приварная (d=6, d1=6, S=6, H=15, L=40, l=15) | |
| 6 | 5***П | Вилка приварная (d=8, d1=8, S=8, H=19, L=50, l=20) | |
| 7 | 1***5 | Вилка приварная (d=18,5, d1=10, S=10, H=19, L=65, l=35) | |
| 7 | 3***9 | Вилка приварная (d=16, d1=12, S=14,5, H=29, L=65, l=47) | |
| 7 | 3***П | Вилка приварная (d=12, d1=12, S=6,5, H=21, L=45, l=25) | |
| 8 | 2***8 | Гайка шестигранная (d=М3, S=5,5, H=2,4) | |
| 8 | 2***2 | Гайка шестигранная (d=М4, S=7, H=3,2) | |
| 8 | 2***4 | Гайка шестигранная (d=М5, S=8, H=4,7) | |
| 8 | 2***8 | Гайка шестигранная (d=М6, S=10, H=5,2) | |
| 8 | 2***0 | Гайка шестигранная (d=М8, S=13, H=6,8) | |
| 8 | 2***1 | Гайка шестигранная (d=М8х1, S=13, H=6,8) | |
| 8 | 2***2 | Гайка шестигранная (d=М10, S=17, H=8,4) | |
| 8 | 2***9 | Гайка | |
| 8 | 2***4 | Гайка шестигранная (d=М12, S=19, H=10,8) | |
| 8 | 2***5 | Гайка шестигранная (d=М12х1,25, S=19, H=10,8) | |
| 8 | 2***7 | Гайка шестигранная (d=М10х1,25, S=17, H=8,4) | |
| 8 | 2***3 | Гайка шестигранная (d=М10х1,25, S=17, H=8,4) | |
| 8 | 2***8 | Гайка шестигранная (d=М12, S=19, H=10,8) | |
| 8 | 2***8 | Гайка шестигранная (d=М14, S=22, H=12,8) | |
| 8 | 2***9 | Гайка шестигранная (d=М14х1,5, S=22, H=12,8) | |
| 8 | 2***0 | Гайка шестигранная (d=М16, S=24, H=14,8) | |
| 8 | 2***1 | Гайка шестигранная (d=М16х1,5, S=24, H=14,8) | |
| 8 | 2***9 | Гайка шестигранная специальная (d=М18, S=27, H=14) | |
| 8 | 2***5 | Гайка шестигранная (d=М20х1,5, S=30, H=18) | |
| 8 | 2***8 | Гайка шестигранная (d=М6, S=10, H=3,2) | |
| 8 | 2***0 | Гайка шестигранная (d=М8, S=13, H=4,0) | |
| 8 | 2***2 | Гайка | |
| 8 | 2***4 | Гайка шестигранная (d=М12, S=19, H=6) | |
| 8 | 2***5 | Гайка шестигранная (d=М12х1,25, S=19, H=6) | |
| 8 | 2***3 | Гайка шестигранная (d=М14, S=22, H=7) | |
| 8 | 2***4 | Гайка шестигранная (d=М14х1,5, S=22, H=7) | |
| 8 | 2***5 | Гайка шестигранная (d=М16, S=24, H=8) | |
| 8 | 2***6 | Гайка шестигранная (d=М16х1,5, S=24, H=8) | |
| 8 | 2***8 | Гайка шестигранная (d=М18х1,5, S=27, H=9) | |
| 8 | 2***8 | Гайка | |
| 8 | 2***0 | Гайка шестигранная (d=М20х1,5, S=30, H=10) | |
| 8 | 2***1 | Гайка шестигранная (d=М16х1,5, S=24, H=19) | |
| 8 | 3***9 | Гайка шестигранная специальная (d=М12х1,25, S=19, H=10) | |
| 8 | 3***9 | Гайка | |
| 8 | 3***9 | Гайка | |
| 8 | 3***9 | Гайка шестигранная специальная (d=М24х1,5, S=36, H=8) | |
| 8 | 3***9 | Гайка шестигранная специальная (d=М22х1,5, S=32, H=32) | |
| 8 | 3***П | Гайка | |
| 8 | 3***9 | Гайка | |
| 8 | 3***8 | Гайка | |
| 8 | 3***1 | Гайка | |
| 8 | 3***8 | Гайка | |
| 8 | 3***8 | Гайка | |
| 8 | 3***П | Гайка | |
| 8 | 3***9 | Гайка шестигранная специальная (d=М10х1, S=14, H=4) | |
| 8 | 3***9 | Гайка | |
| 8 | 3***9 | Гайка шестигранная специальная (d=М16, S=24, H=19) | |
| 8 | 3***9 | Гайка | |
| 8 | 3***9 | Контргайка | |
| 8 | 3***9 | Гайка | |
| 8 | 3***9 | Гайка шестигранная специальная (d=М20х1,5, S=32, H=16) | |
| 8 | 3***9 | Гайка | |
| 8 | 3***П | Гайка | |
| 8 | 3***1 | Гайка шестигранная специальная (d=М12, S=19, H=10) | |
| 8 | 4***9 | Гайка | |
| 8 | 4***9 | Гайка | |
| 8 | 4***9 | Гайка | |
| 8 | 8***П | Гайка шестигранная специальная (d=М18х1,5, S=27, H=18) | |
| 9 | 2***9 | Гайка шестигранная прорезная (d=М12х1х25, S=19, H=15, h=10) | |
| 9 | 2***0 | Гайка шестигранная прорезная (d=М14х1,5, S=22, H=16, h=11) | |
| 9 | 2***1 | Гайка шестигранная прорезная (d=М16х1,5, S=24, H=19, h=13) | |
| 9 | 2***5 | Гайка шестигранная прорезная (d=М10х1,25, S=17, H=12, h=8) | |
| 9 | 2***7 | Гайка шестигранная прорезная (d=М18х5, S=27, H=21, h=15) | |
| 9 | 2***9 | Гайка шестигранная прорезная (d=М12, S=19, H=10, h=6) | |
| 9 | 2***8 | Гайка пальца | |
| 9 | 2***7 | Гайка шестигранная прорезная (d=М12х1,25, S=19, H=10, h=6) | |
| 9 | 2***8 | Гайка шестигранная прорезная (d=М14х1,5, S=22, H=11, h=7) | |
| 9 | 2***9 | Гайка шестигранная прорезная (d=М16х1,5, S=24, H=12, h=7) | |
| 9 | 3***П | Гайка шестигранная прорезная специальная (d=М27х1,5, S=41, H=17, h=11) | |
| 9 | 3***П | Гайка шестигранная прорезная специальная (d=М24х1,5, S=36, H=16, h=10) | |
| 9 | 3***6 | Гайка шестигранная прорезная специальная (d=М33х1,5, S=55, H=32, h=26) | |
| 9 | 3***9 | Гайка шестигранная прорезная специальная (d=М42х1,5, S=55, H=23, h=14) | |
| 9 | 3***П | Гайка вала ведущей конической шестерни | |
| 9 | 3***9 | Гайка | |
| 9 | 3***9 | Гайка крепления рычага | |
| 9 | 3***8 | Гайка | |
| 9 | 4***9 | Гайка | |
| 9 | 4***8 | Гайка | |
| 9 | 4***9 | Гайка шестигранная прорезная специальная (d=М16, S=24, H=19, h=13) | |
| 10 | 2***2 | Гайка квадратная (d=М4, S=8, H=3,5) | |
| 10 | 2***8 | Гайка | |
| 10 | 2***8 | Гайка | |
| 10 | 2***6 | Гайка квадратная (d=М8, S=14, H=6,0) | |
| 11 | 2***1 | Гайка неподвижная (d=М6, D=14, D1=10,8, D1=7,2, H=3,5, l=9,2) | |
| 11 | 2***5 | Гайка неподвижная (d=М8, D=19, D1=16, D1=10,2, H=5,0, l=14,2) | |
| 11 | 2***7 | Гайка неподвижная (d=М10, D=19, D1=16, D1=12,2, H=7,2, l=14,2) | |
| 11 | 3***9 | Гайка неподвижная специальная (d=М5, D=14, D1=10,8, D1=7,2, H=3,5, l=9,2) | |
| 11 | 3***8 | Гайка неподвижная специальная (d=М4, D=11, D1=8,0, D1=5,5, H=2,5, l=7,0) | |
| 12 | 3***9 | Гайка неподвижная | |
| 12 | 3***8 | Гайка неподвижная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
