Каталог запасных частей к технике: ЗИЛ-5301 (2006) (2006). №9
/173.gif)
1
1
1
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
6
6
7
8
9
9
9
9
9
9
9
9
9
9
9
10
11
12
12
12
12
12
12
12
12

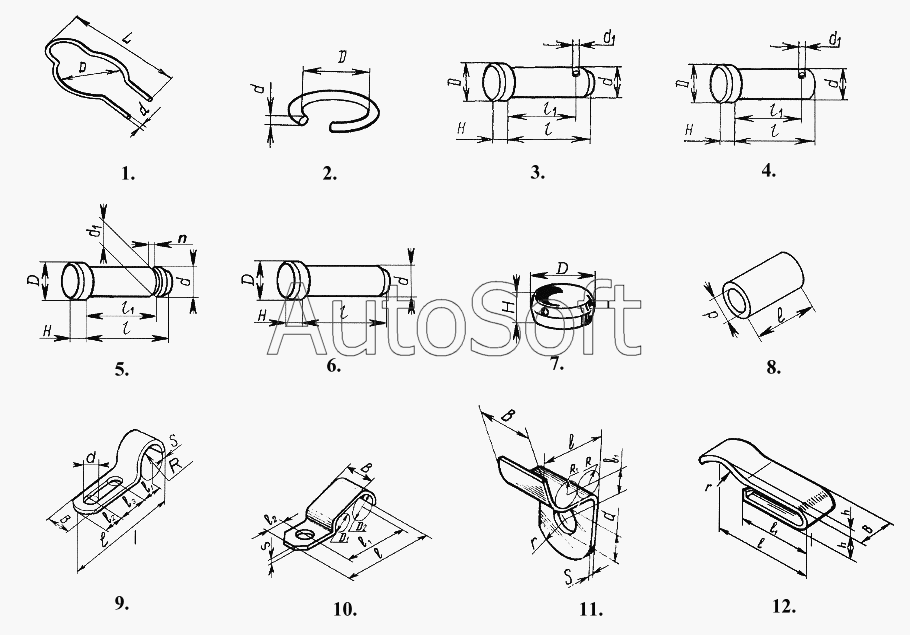

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***П | Кольцо пружинное упорное круглого сечения (d=26, D=23, d=2,0, l=45+1,00) | |
| 1 | 3***П | Кольцо стопорное | |
| 1 | 3***П | Кольцо упорное | |
| 2 | 1***2 | Кольцо стопорное поршневого пальца | |
| 2 | 1***2 | Кольцо пружинное упорное круглого сечения (d=38, D=38,0, d=1,6) | |
| 2 | 3***2 | Кольцо пружинное упорное круглого сечения (d=52, d=1,5) | |
| 3 | 2***3 | Палец ОСТ37.001.163 (d=5, d1=2,0, D=8, H=1,8, l=18, l1=15±0,2) | |
| 3 | 2***0 | Палец ОСТ37.001.163 (d=6, d1=2,2, D=9, H=2,0, l=16, l1=13±0,3) | |
| 3 | 2***2 | Палец ОСТ37.001.163 (d=6, d1=2,5, D=9, H=2,0, l=20, l1=17±0,2) | |
| 3 | 2***3 | Палец ОСТ37.001.163 (d=6, d1=2,5, D=9, H=2,0, l=22, l1=19±0,2) | |
| 3 | 2***4 | Палец ОСТ37.001.163 (d=6, d1=2,5, D=9, H=2,0, l=25, l1=22±0,3) | |
| 3 | 2***8 | Палец ОСТ37.001.163 (d=6, d1=2,5, D=9, H=2,0, l=35, l1=32±0,3) | |
| 3 | 2***2 | Палец ОСТ37.001.163 (d=6, d1=2,5, D=9, H=2,0, l=45, l1=42±0,3) | |
| 3 | 2***5 | Палец ОСТ37.001.163 (d=6, d1=2,5, D=9, H=2,0, l=55, l1=52±0,3) | |
| 3 | 2***1 | Палец ОСТ37.001.163 (d=8, d1=3,2, D=12, H=2,5, l=18, l1=14±0,2) | |
| 3 | 2***3 | Палец ОСТ37.001.163 (d=8, d1=3,2, D=12, H=2,5, l=22, l1=18±0,2) | |
| 3 | 2***4 | Палец ОСТ37.001.163 (d=8, d1=3,2, D=12, H=2,5, l=25, l1=21±0,3) | |
| 3 | 2***6 | Палец ОСТ37.001.163 (d=8, d1=3,2, D=12, H=2,5, l=30, l1=26±0,3) | |
| 3 | 2***8 | Палец ОСТ37.001.163 (d=8, d1=3,2, D=12, H=2,5, l=35, l1=31±0,3) | |
| 3 | 2***8 | Палец ОСТ37.001.163 (d=8, d1=3,2, D=12, H=2,5, l=70, l1=66±0,4) | |
| 3 | 2***5 | Палец ОСТ37.001.163 (d=10, d1=3,2, D=14, H=3,0, l=22, l1=18±0,2) | |
| 3 | 2***7 | Палец ОСТ37.001.163 (d=10, d1=3,2, D=14, H=3,2, l=28, l1=24±0,3) | |
| 3 | 2***8 | Палец ОСТ37.001.163 (d=10, d1=3,2, D=14, H=3,0, l=30, l1=26±0,3) | |
| 3 | 2***0 | Палец ОСТ37.001.163 (d=10, d1=3,2, D=14, H=3,0, l=35, l1=31±0,3) | |
| 3 | 2***2 | Палец ОСТ37.001.163 (d=10, d1=3,2, D=14, H=3,0, l=40, l1=36±0,3) | |
| 3 | 2***4 | Палец ОСТ37.001.163 (d=10, d1=3,2, D=14, H=3,0, l=45, l1=41±0,3) | |
| 3 | 2***7 | Палец ОСТ37.001.163 (d=10, d1=3,2, D=14, H=3,0, l=55, l1=51±0,3) | |
| 3 | 2***8 | Палец ОСТ37.001.163 (d=10, d1=3,2, D=14, H=3,0, l=60, l1=56±0,4) | |
| 3 | 2***4 | Палец ОСТ37.001.163 (d=12, d1=4,0, D=16, H=3,5, l=28, l1=23±0,3) | |
| 3 | 2***7 | Палец ОСТ37.001.163 (d=12, d1=4,0, D=16, H=3,5, l=35, l1=30±0,3) | |
| 3 | 2***8 | Палец ОСТ37.001.163 (d=12, d1=4,0, D=16, H=3,5, l=38, l1=33±0,3) | |
| 3 | 2***2 | Палец ОСТ37.001.163 (d=12, d1=4,0, D=16, H=3,5, l=48, l1=43±0,3) | |
| 3 | 2***4 | Палец ОСТ37.001.163 (d=12, d1=4,0, D=16, H=3,5, l=55, l1=50±0,3) | |
| 3 | 2***6 | Палец ОСТ37.001.163 (d=12, d1=4,0, D=16, H=3,5, l=65, l1=60±0,4) | |
| 3 | 2***7 | Палец ОСТ37.001.163 (d=12, d1=4,0, D=16, H=3,5, l=70, l1=65±0,4) | |
| 3 | 2***4 | Палец ОСТ37.001.163 (d=6, d1=2,5, D=9, H=2,0, l=50, l1=47±0,3) | |
| 4 | 4***9 | Палец специальный (d=10, d1=3,2, D=14, H=3,0, l=95, l1=91,0) | |
| 4 | 4***П | Палец специальный (d=6, d1=2,0, D=12, H=4,0, l=40, l1=37,0) | |
| 5 | 4***1 | Палец специальный (d=10, d1=9,0, D=14, H=3,0, l=29, l1=25,5, n=1,2) | |
| 6 | 4***5 | Палец специальный (d=14, D=18, H=4,0, l=28) | |
| 6 | 4***1 | Палец специальный (d=4, D=8, H=1,4, l=16) | |
| 7 | 3***П | Пломба | |
| 8 | 3***П | Пломба | |
| 9 | 3***9 | Скоба | |
| 9 | 3***9 | Скоба крепления трубки | |
| 9 | 3***9 | Скоба | |
| 9 | 3***9 | Скоба | |
| 9 | 3***9 | Скоба | |
| 9 | 3***9 | Скоба (R=3, l=30,0, l1=15,0, l2=10, d=10,5, B=16, S=1,2) | |
| 9 | 3***9 | Скоба (R=8, l=35,0, l1=18,5, l2=7, d=8,5, B=18, S=1,5) | |
| 9 | 3***9 | Скоба (R=6, l=33,0, l1=17,5, l2=10, d=9,0, B=16, S=2,0) | |
| 9 | 3***9 | Скоба (R=3, l=36,0, l1=18,0, l2=12, d=14,5, B=22, S=1,2) | |
| 9 | 3***9 | Скоба (R=4, l=33,0, l1=16,0, l2=10, d=10,5, B=16, S=1,2) | |
| 9 | 3***9 | Скоба | |
| 10 | 3***9 | Скоба | |
| 11 | 3***9 | Скоба (R=6, R1=6, l=33,5, l1=16, l2=10, d=9, B=16, S=2,0) | |
| 12 | 3***9 | Скоба (h=6, h1=4, R=9,5, l=27, l1=20, B=12) | |
| 12 | 3***9 | Скоба (h=11, h1=5, R=11, l=30, l1=22, B=12) | |
| 12 | 3***П | Скоба (h=11, h1=4, R=10, l=30, l1=22, B=14) | |
| 12 | 3***П | Скоба (h=6, h1=3, R=8,5, l=27, l1=20, B=14) | |
| 12 | 3***9 | Скоба (h=3, h1=4, R=9,5, l=27, l1=20, B=12) | |
| 12 | 3***8 | Скоба | |
| 12 | 3***1 | Скоба (h=8, h1=8, R=12, l=45, l1=30, B=16) | |
| 12 | 3***П | Скоба крепления шланга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
