Каталог запасных частей к технике: ЗИЛ-5301 (2006) (2006). №10
/174.gif)
1
1
1
1
1
1
1
1
2
3
3
4
5
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
9
9
9
9
9
10
11
11
12

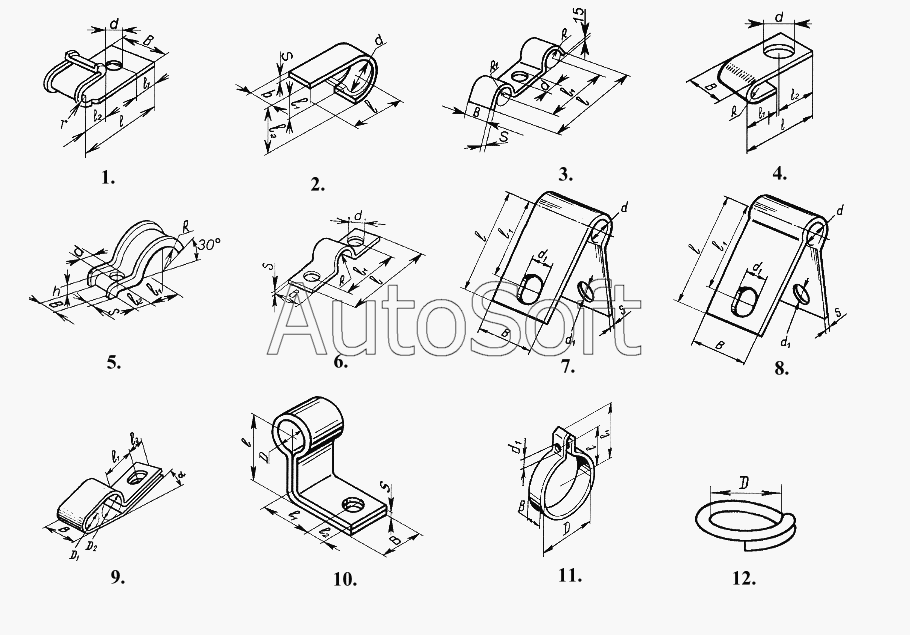

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***П | Скоба | |
| 1 | 3***П | Скоба | |
| 1 | 3***П | Скоба | |
| 1 | 3***9 | Скоба (R=12, l=47,0, l1=12, d=11, B=20) | |
| 1 | 3***9 | Скоба | |
| 1 | 3***П | Скоба (R=3, l=30,0, l2=5, B=14) | |
| 1 | 3***9 | Скоба | |
| 1 | 3***9 | Скоба (R=8, l=32,5, l1=15, l2=10, d=9, B=20) | |
| 2 | 3***П | Скоба | |
| 3 | 3***8 | Скоба (R=4, R1=4, l=47, l1=34, d=9,0, B=16, S=1,2) | |
| 3 | 3***9 | Скоба (R1=6, l1=35, d=8,5, B=16, S=1,5) | |
| 4 | 3***9 | Скоба (R=3, l=45, l1=15, l2=10, d=12,5, B=18, S=1,22) | |
| 5 | 3***9 | Скоба | |
| 6 | 3***9 | Скоба | |
| 7 | 1***Б | Хомут крепления трубок | |
| 7 | 3***1 | Хомут крепежный (d=16, d1=8,5, l=28, l1=19, B=18, S=1,0) | |
| 7 | 3***2 | Хомут крепежный (d=14, d1=8,5, l=28, l1=19, B=20, S=1,0) | |
| 7 | 3***1 | Хомут крепежный (d=20, d1=7,0, l=27, l1=20, B=18, S=1,0) | |
| 7 | 3***П | Хомут крепления среднего пучка проводов к передку | |
| 7 | 3***9 | Скоба крепления трубки | |
| 7 | 3***9 | Хомут крепежный (d=16, d1=7,0, l=23, l1=16,5, B=16, S=0,6) | |
| 7 | 3***9 | Хомут крепежный (d=20, d1=7,0, l=25, l1=18,5, B=16, S=0,6) | |
| 7 | 3***8 | Хомут крепежный (d=14, d1=6,6, l=42, l1=32, B=14, S=1,5) | |
| 7 | 3***9 | Хомут | |
| 7 | 3***9 | Хомут | |
| 7 | 3***1 | Хомут | |
| 7 | 3***1 | Хомут крепежный (d=32, d1=14, l=40, l1=28, B=20, S=1,5) | |
| 7 | 3***1 | Хомут крепежный (d=50, d1=12,0, l=52, l1=38, B=20, S=1,5) | |
| 7 | 3***9 | Скоба | |
| 7 | 3***6 | Хомут крепежный (d=50, d1=9,0, l=52, l1=38, B=20, S=1,5) | |
| 7 | 3***1 | Хомут | |
| 7 | 3***1 | Хомут | |
| 8 | 3***9 | Хомут крепежный (d=12,5, d1=13,0, l=48, l1=38, B=20, S=1,0) | |
| 8 | 3***9 | Хомут крепежный (d=16, d1=10,5, l=39, l1=27, B=20, S=1,0) | |
| 9 | 3***1 | Хомут крепежный (D=20, D1=22, d=11, l1=16, l2=10, B=20, a0=15) | |
| 9 | 3***6 | Хомут крепежный (D=18, D1=20, d=11, l1=16, l2=10, B=20, a0=15) | |
| 9 | 3***1 | Хомут крепежный (D=16, D1=16, d=7, l1=20, l2=12, B=20, a0=30) | |
| 9 | 3***П | Хомут крепежный (D=16, D1=16, d=7, l1=20, l2=12, B=20, a0=30) | |
| 9 | 3***9 | Хомут крепежный (D=18, D1=18, d=9, l1=10, l2=9, B=25, a0=0) | |
| 10 | 3***9 | Хомут | |
| 11 | 1***7 | Хомут крепления глушителя | |
| 11 | 3***9 | Хомутик | |
| 12 | 3***2 | Хомут крепежный (d=2,2, D=74) |
