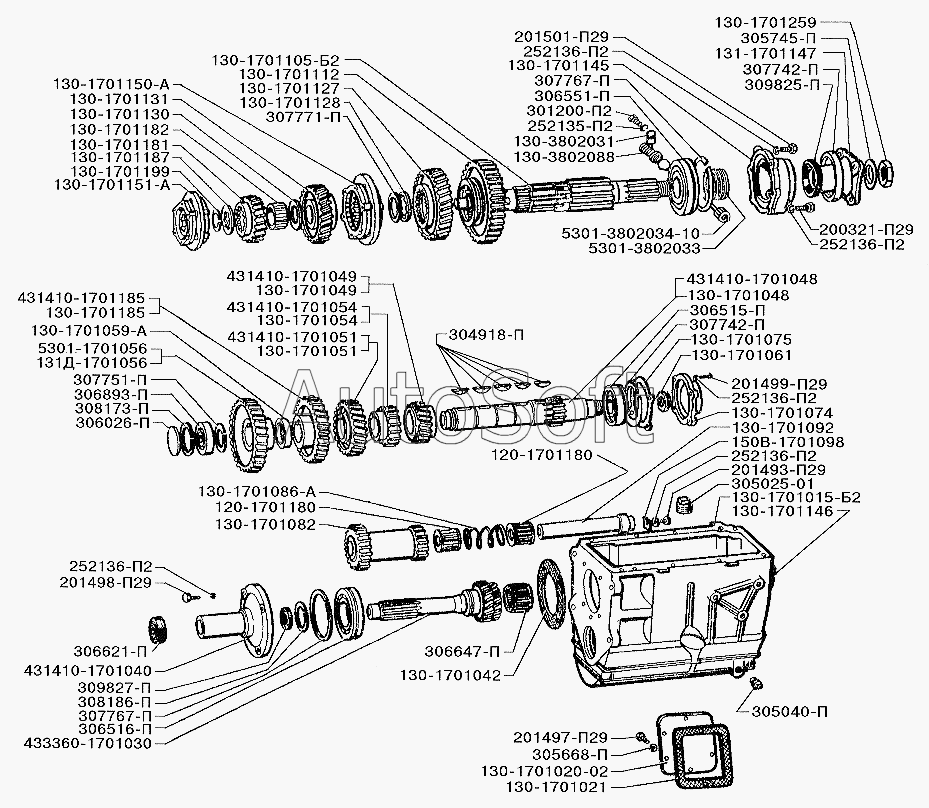

Каталог запасных частей к технике: ЗИЛ-5301 (2006) (2006). Детали коробки передач
/49.gif)
130-1701082
201501-П29
200321-П29
201493-П29
201497-П29
201498-П29
201499-П29
301200-П2
130-1701105-Б2
433360-1701030
130-1701048
431410-1701048
130-1701182
130-1701059-А
130-1701061
130-1701259
306026-П
130-1701015-Б2
307751-П
307771-П
130-1701199
307767-П
307767-П
308186-П
307742-П
307742-П
308173-П
130-1701074
431410-1701040
130-1701145
130-1701020-02
309827-П
309825-П
130-1701092
306621-П
306551-П
306893-П
306515-П
306516-П
306647-П
120-1701180
120-1701180
305040
305025-01
130-1701021
130-1701042
130-1701146
130-1701075
130-1701086-А
130-1701150-А
130-1701151-А
150В-1701098
130-3802031
131-1701147
5301-3802033
305745-П
130-1701128
130-1701130
130-1701187
305668-П
252135-П2
252136-П2
252136-П2
252136-П2
252136-П2
252136-П2
5301-3802034-10
130-1701127
130-1701049
431410-1701049
130-1701054
431410-1701054
130-1701112
131Д-1701056
5301-1701056
130-1701131
130-1701051
431410-1701051
130-1701181
130-1701185
431410-1701185
304918-П
130-3802088
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1602078 | 1***8 | Звено оттяжной пружины муфты подшипника выключения сцепления | |
| 120-1701180 | 1***0 | Подшипник роликовый блока шестерен | |
| 130-1701015-Б2 | 1***2 | Картер коробки передач | |
| 130-1701020-02 | 1***2 | Крышка люка картера | |
| 130-1701021 | 1***1 | Прокладка крышки люка коробки передач | |
| 130-1701039 | 1***9 | Крышка подшипника первичного вала коробки передач с сальником в сборе | |
| 130-1701042 | 1***2 | Прокладка крышки подшипника первичного вала коробки передач | |
| 130-1701048 | 1***8 | Вал промежуточный | |
| 130-1701049 | 1***9 | Шестерня второй передачи промежуточного вала | |
| 130-1701051 | 1***1 | Шестерня третьей передачи промежуточного вала | |
| 130-1701054 | 1***4 | Шестерня заднего хода промежуточного вала | |
| 130-1701059-А | 1***А | Втулка промежуточного вала распорная | |
| 130-1701061 | 1***1 | Гайка заднего подшипника промежуточного вала упорная | |
| 130-1701074 | 1***4 | Крышка заднего шарикоподшипника промежуточного вала | |
| 130-1701075 | 1***5 | Прокладка задней крышки промежуточного вала | |
| 130-1701082 | 1***2 | Блок шестерен заднего хода | |
| 130-1701086-А | 1***А | Пружина | |
| 130-1701092 | 1***2 | Ось блока шестерен заднего хода | |
| 130-1701100-Б2 | 1***2 | Вал вторичный в сборе | |
| 130-1701101 | 1***1 | Вал вторичный с подшипником и стопорным кольцом в сборе (комплект) | |
| 130-1701105-Б2 | 1***2 | Вал коробки передач вторичный | |
| 130-1701112 | 1***2 | Шестерня первой передачи и заднего хода вторичного вала | |
| 130-1701127 | 1***7 | Шестерня второй передачи вторичного вала | |
| 130-1701128 | 1***8 | Шайба опорная шестерни второй передачи вторичного вала | |
| 130-1701130 | 1***0 | Шайба упорная шестерни третьей передачи | |
| 130-1701131 | 1***1 | Шестерня третьей передачи вторичного вала | |
| 130-1701145 | 1***5 | Крышка заднего подшипника вторичного вала | |
| 130-1701146 | 1***6 | Прокладка крышки заднего подшипника вторичного вала | |
| 130-1701150-А | 1***А | Синхронизатор второй и третьей передач в сборе | |
| 130-1701151-А | 1***А | Синхронизатор четвертой и пятой передач в сборе | |
| 130-1701181 | 1***1 | Шестерня четвертой передачи вторичного вала | |
| 130-1701182 | 1***2 | Втулка шестерни четвертой передачи вторичного вала в сборе | |
| 130-1701185 | 1***5 | Шестерня четвертой передачи промежуточного вала | |
| 130-1701187 | 1***7 | Шайба упорная | |
| 130-1701199 | 1***9 | Кольцо стопорное шестерни 3-й и 4-й передач вторичного вала | |
| 130-1701200 | 1***0 | Крышка заднего подшипника вторичного вала с манжетой в сборе | |
| 130-1701259 | 1***9 | Гайка крепления фланца вторичного вала | |
| 130-3802031 | 1***1 | Стопор штуцера | |
| 130-3802088 | 1***8 | Штуцер ведомой шестерни привода спидометра | |
| 131-1701147 | 1***7 | Фланец с отражателем в сборе | |
| 131Д-1701047 | 1***7 | Вал промежуточный в сборе (вариант) | |
| 131Д-1701056 | 1***6 | Шестерня привода промежуточного вала | |
| 150В-1701098 | 1***8 | Стопор оси | |
| 200319-П29 | 2***9 | Болт крепления крышки заднего подшипника | |
| 200321-П29 | 2***9 | Болт | |
| 201493-П29 | 2***9 | Болт | |
| 201497-П29 | 2***9 | Болт | |
| 201498-П29 | 2***9 | Болт | |
| 201499-П29 | 2***9 | Болт | |
| 201501-П29 | 2***9 | Болт | |
| 250559-П29 | 2***9 | Гайка | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 252138-П | 2***П | Шайба пружинная крепления коробки передач | |
| 301200-П2 | 3***2 | Болт | |
| 304098-П8 | 3***8 | Шпилька крепления коробки передач | |
| 304918-П | 3***П | Шпонка сегментная | |
| 305025-01 | 3***1 | Пробка | |
| 305040 | 3***0 | Пробка | |
| 305668-П | 3***П | Шайба пружинная | |
| 305745-П | 3***П | Шайба | |
| 306026-П | 3***П | Заглушка | |
| 306351-П | 3***П | Кольцо уплотнительное | |
| 306515-П | 3***П | Подшипник шариковый | |
| 306516-П | 3***П | Подшипник | |
| 306551-П | 3***П | Подшипник шариковый | |
| 306621-П | 3***П | Подшипник | |
| 306647-П | 3***П | Подшипник роликовый | |
| 306893-П | 3***П | Подшипник роликовый | |
| 307742-П | 3***П | Кольцо стопорное | |
| 307751-П | 3***П | Кольцо стопорное | |
| 307767-П | 3***П | Кольцо стопорное | |
| 307771-П | 3***П | Кольцо стопорное шестерни второй передачи | |
| 308173-П | 3***П | Кольцо упорное | |
| 308186-П | 3***П | Кольцо стопорное | |
| 309825-П | 3***П | Манжета крышки заднего подшипника | |
| 309827-П | 3***П | Манжета в сборе | |
| 431410-1701040 | 4***0 | Крышка | |
| 431410-1701048 | 4***8 | Вал промежуточный | |
| 431410-1701049 | 4***9 | Шестерня второй передачи | |
| 431410-1701051 | 4***1 | Шестерня третьей передачи | |
| 431410-1701054 | 4***4 | Шестерня заднего хода | |
| 431410-1701185 | 4***5 | Шестерня четвертой передачи | |
| 433360-1701025 | 4***5 | Вал первичный в сборе | |
| 433360-1701030 | 4***0 | Вал первичный | |
| 5301-1700010-20 | 5***0 | Коробка передач в сборе | |
| 5301-1701047 | 5***7 | Вал промежуточный в сборе (вариант) | |
| 5301-1701056 | 5***6 | Шестерня привода промежуточного вала | |
| 5301-3802033 | 5***3 | Червяк привода спидометра | |
| 5301-3802034-10 | 5***0 | Шестерня ведомая привода спидометра в сборе |
