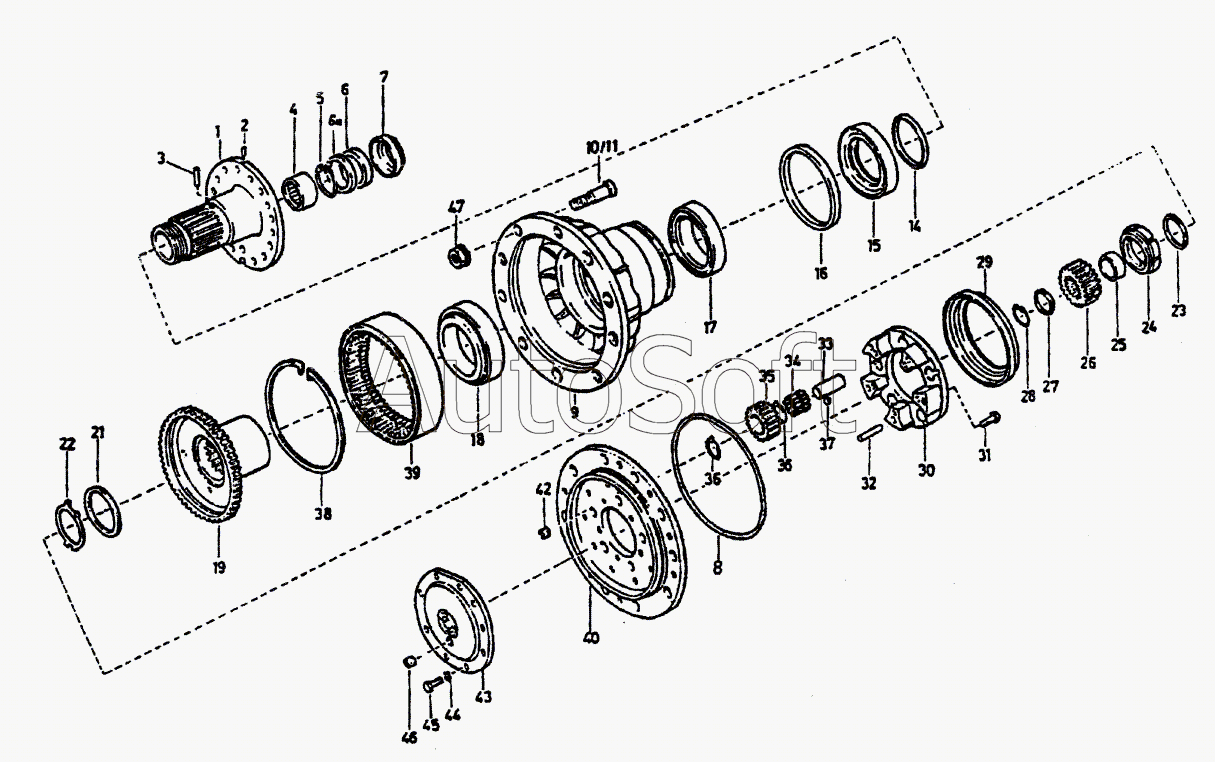

Каталог запасных частей к технике: HOWO Howo cnhtc-huaxin (2010). Бортовой планетарный редуктор переднего ведущего моста
1
2
3
4
5
6
6а
7
8
9
10
11
14
15
16
17
18
19
21
22
23
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | хвостовик вала переднего моста | |
| 10 | 1***3 | Колесный болт | |
| 11 | 1***3 | Колесный болт | |
| 14 | 1***1 | уплотнительное кольцо | |
| 15 | 1***8 | прокладочное кольцо | |
| 16 | A***5 | сальник уплотнения вала | |
| 17 | 1***3 | Роликоподшипник | |
| 18 | 1***5 | Роликоподшипник | |
| 19 | 1***1 | Промежуточное кольцо | |
| 2 | 1***2 | стопорный штифт | |
| 21 | 1***4 | упорное кольцо | |
| 22 | 1***5 | упорная шайба | |
| 23 | 1***6 | регулировочная шайба | |
| 23 | 1***7 | регулировочная шайба | |
| 23 | 1***8 | регулировочная шайба | |
| 23 | 1***9 | регулировочная шайба | |
| 23 | 1***7 | регулировочная шайба | |
| 24 | 1***3 | гайка (правая) | |
| 25 | 1***2 | проставочное кольцо | |
| 26 | 1***3 | солнечная шестерня Z = 23 | |
| 27 | 1***0 | Шайба | |
| 28 | 1***0 | Стопорное кольцо | |
| 29 | 1***7 | маслоотражательный диск | |
| 3 | 1***9 | трубка | |
| 30 | 1***3 | Водило планетарной передачи | |
| 31 | Q***2 | болт | |
| 32 | 1***4 | Штифт | |
| 33 | 1***4 | валик планетарного колеса | |
| 34 | W***3 | Игольчатый подшипник | |
| 35 | 1***0 | Сателлит планетарной передачи | |
| 36 | 1***. | шайба планетарного колеса | |
| 37 | 1***8 | Шарик | |
| 38 | W***4 | Кольцо | |
| 39 | 1***9 | Кольцевая шестерня | |
| 4 | 1***9 | игольчатый подшипник 55/35 | |
| 40 | 1***9 | Водило планетарной передачи | |
| 42 | Q***0 | Болт | |
| 43 | 1***1 | Крышка | |
| 44 | Q***0 | Пружинная шайба | |
| 45 | Q***8 | болт | |
| 46 | 1***9 | Фиксирующий болт | |
| 47 | W***0 | Гайка | |
| 5 | Q***0 | Стопорное кольцо | |
| 6 | A***8 | сальник уплотнения вала | |
| 6а | A***9 | сальник уплотнения вала | |
| 7 | 1***7 | Прокладка картера | |
| 8 | 1***2 | уплотнительное кольцо | |
| 9 | 1***2 | Передняя ступица колеса | |
| 9-1 | 1***9 | Передняя ступица колеса |
