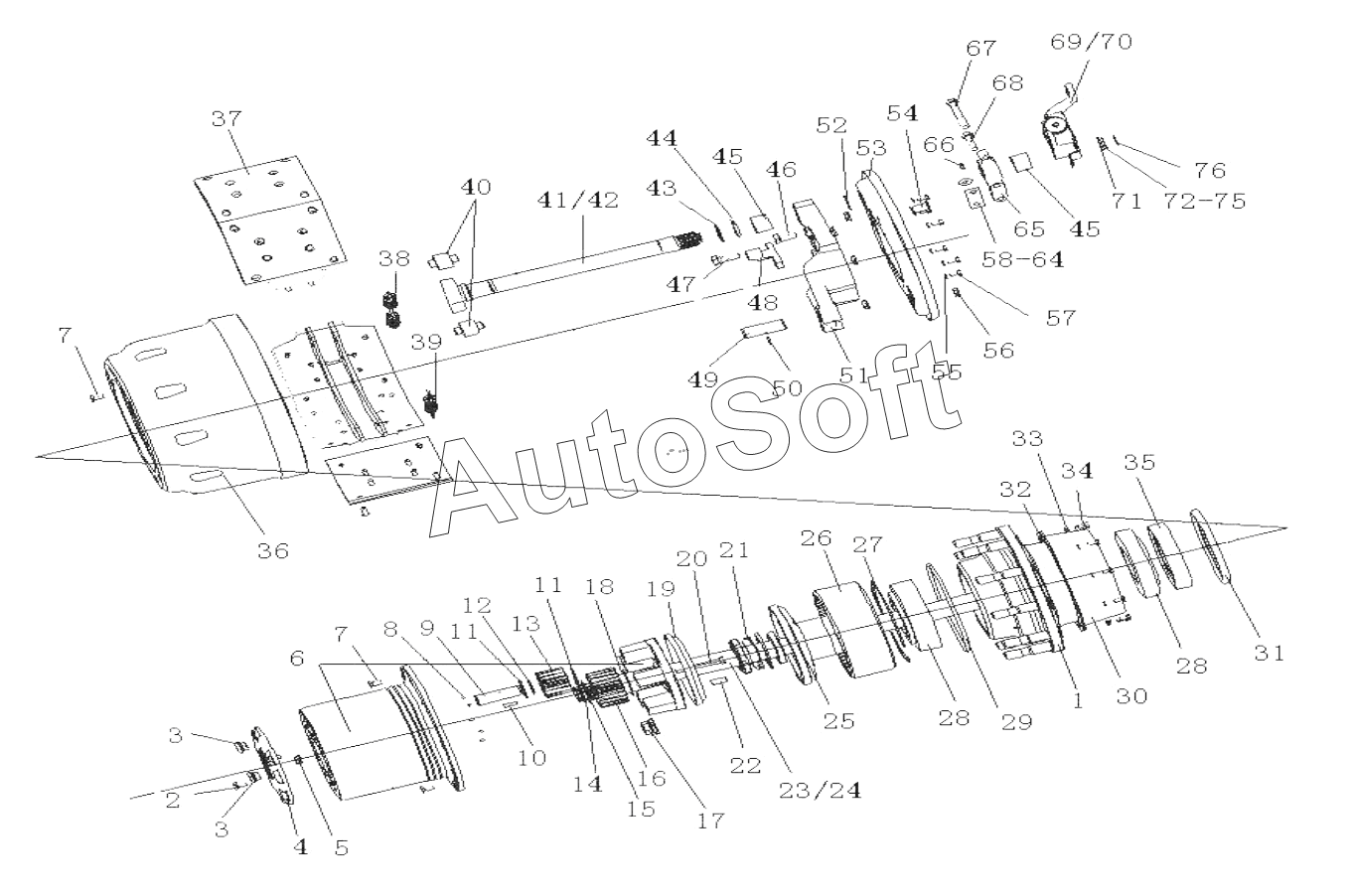

Каталог запасных частей к технике: HOWO Howo A7 8x4. Three part forged rear-bridge house (1850, broad brake)
1
1.1
1.2
2
3
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
37.1
37.2
37.3
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66.1
66.2
67
68
69
70
71
72
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Rear wheel assemby | |
| 1.1 | W***9 | Rear wheel hub | |
| 1.2 | W***3 | Bolt(rear) | |
| 10 | W***3 | Игольчатый подшипник | |
| 11 | W***5 | Shim | |
| 12 | W***7 | Washer | |
| 13 | W***2 | Plant wheel | |
| 14 | 1***1 | Стопорное кольцо | |
| 15 | W***7 | Washer | |
| 16 | W***5 | Sun gear | |
| 17 | W***0 | Колесная гайка | |
| 18 | W***6 | Washer | |
| 19 | W***7 | Planet bracket retained plate | |
| 2 | Q***8 | болт | |
| 20 | Q***2 | болт | |
| 21 | W***6 | Shim | |
| 22 | 1***4 | Штифт | |
| 23 | W***3 | Half axle | |
| 24 | W***4 | Half axle | |
| 25 | W***1 | Gear ring bracket assemby | |
| 26 | W***1 | Interior tooth ring | |
| 27 | W***4 | Retainer | |
| 28 | W***2 | Roller bearing | |
| 29 | W***9 | O-ring | |
| 3 | W***2 | Hex plug assemby | |
| 30 | W***1 | Retainer | |
| 31 | W***3 | Shaft seal ring | |
| 32 | W***0 | Прокладка | |
| 33 | Q***8 | Пружинная шайба | |
| 34 | Q***6 | болт | |
| 35 | W***7 | Block | |
| 36 | W***6 | Rear brake drum | |
| 37 | A***2 | Bracket assemby | |
| 37.1 | W***1 | Brake | |
| 37.2 | W***8 | Brake friction | |
| 37.3 | W***8 | Rivet | |
| 38 | W***6 | Return spring | |
| 39 | W***9 | Return spring | |
| 4 | W***1 | End plate | |
| 40 | W***7 | Roller | |
| 41 | W***6 | Brake camshaft axle | |
| 42 | W***7 | Brake camshaft axle | |
| 43 | W***0 | Shim | |
| 44 | W***3 | O-ring | |
| 45 | W***7 | Втулка | |
| 46 | Q***2 | болт | |
| 47 | Q***2 | болт | |
| 48 | A***7 | Abs sensor bracket | |
| 49 | 1***4 | Болт | |
| 5 | W***1 | Pin | |
| 50 | Q***4 | Pin | |
| 51 | W***0 | Brake base | |
| 52 | 1***0 | Стопорное кольцо | |
| 53 | W***8 | Brake cover | |
| 54 | W***0 | Abs sensor output shealth | |
| 55 | Q***8 | Пружинная шайба | |
| 56 | W***7 | O-ring | |
| 57 | Q***6 | болт | |
| 58 | W***1 | Adjust shim | |
| 59 | W***3 | Adjust shim | |
| 6 | A***9 | Plant gear bracket assembyt | |
| 60 | W***3 | Adjust shim | |
| 61 | W***4 | Adjust shim | |
| 62 | W***1 | Adjust shim | |
| 63 | W***2 | Adjust shim | |
| 64 | W***3 | Adjust shim | |
| 65 | 1***1 | Кронштейн | |
| 66 | A***0 | Grease assemby | |
| 66.1 | 1***2 | Масленка | |
| 66.2 | A***0 | Grease cover | |
| 67 | Q***0 | Hex bolt | |
| 68 | Q***5 | Hex bolt | |
| 69 | W***6 | Adjust arm assemby | |
| 7 | Q***5 | Болт | |
| 70 | W***7 | Регулятор зазора правый | |
| 71 | W***2 | Washer | |
| 72 | W***8 | Adjust washer | |
| 73 | W***9 | Adjust washer | |
| 74 | W***0 | Adjust washer | |
| 75 | W***6 | Adjust washer | |
| 76 | 1***6 | Стопорное кольцо | |
| 77 | W***2 | Pin | |
| 78 | W***8 | Retainer | |
| 79 | W***5 | Return spring | |
| 8 | 1***8 | Шарик | |
| 9 | W***4 | Plant wheel axle |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
