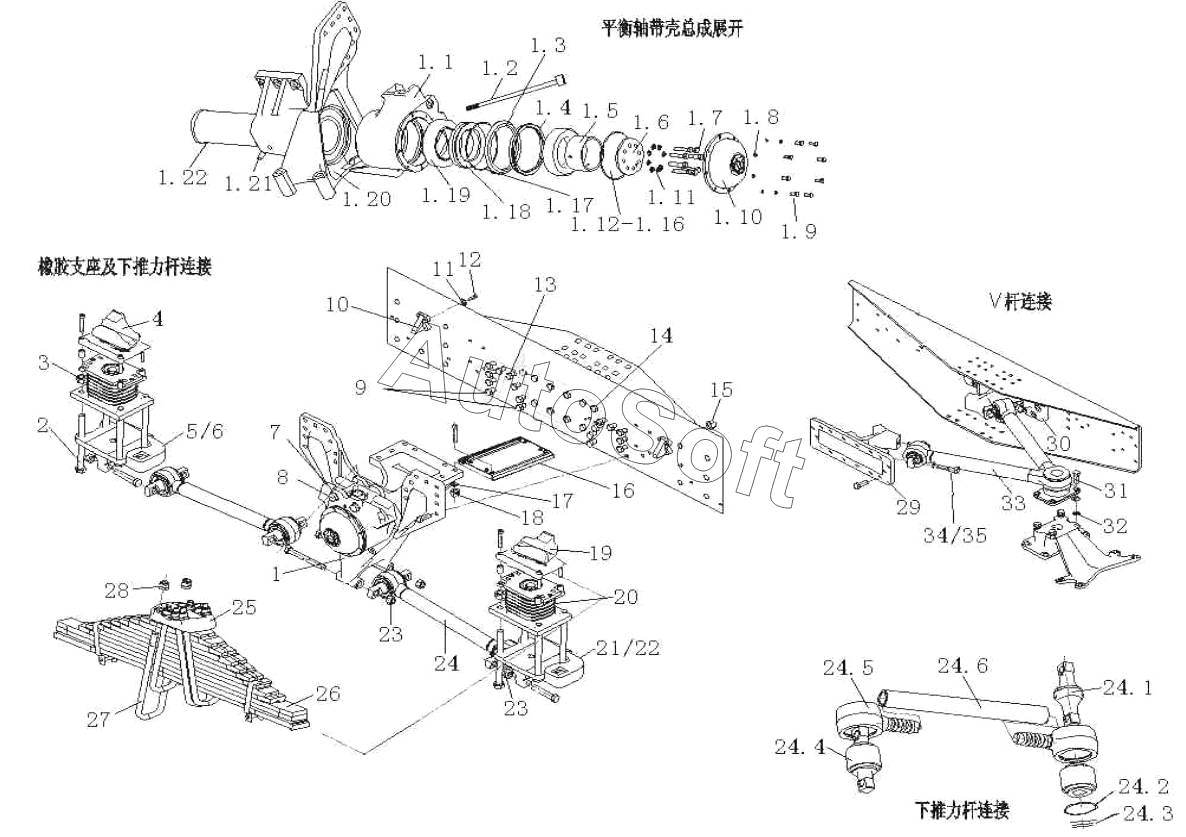

Каталог запасных частей к технике: HOWO ZZ3327N3647C-N2WA. Rear Suspension
1
1.10
1.1
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.2
1.21
1.22
1.23
1.24
1.25
1.26
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24.2
24.3
24.4
24.6
24.8
25
26
26.1
26.10
26.11
26.12
26.13
26.14
26.2
26.3
26.4
26.5
26.6
26.7
26.8
26.9
27
28
29
30
31
32
33
33.10
33.1
33.11
33.12
33.13
33.14
33.15
33.16
33.17
33.18
33.2
33.3
33.4
33.5
33.6
33.7
33.8
33.9
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Balance axle with axle assemby | |
| 1.1 | W***5 | Balance axle housing | |
| 1.10 | W***1 | Cover | |
| 1.11 | Q***4 | Пружинная шайба | |
| 1.12 | W***2 | Fix washer | |
| 1.13 | W***3 | Fix washer | |
| 1.14 | W***4 | Locate washer | |
| 1.15 | W***3 | Fix washer | |
| 1.16 | W***9 | Fix washer | |
| 1.17 | W***2 | Sealing ring | |
| 1.18 | W***6 | Oil sealing cover | |
| 1.19 | W***2 | Шарикоподшипник | |
| 1.2 | 1***1 | Болт | |
| 1.20 | A***3 | Bracket | |
| 1.21 | Q***0 | баут | |
| 1.22 | A***7 | балансирная ось | |
| 1.23 | Q***0 | болт | |
| 1.24 | Q***F | уплотняющая шайба | |
| 1.25 | W***6 | Fix washer | |
| 1.26 | W***8 | Locate washer | |
| 1.3 | W***3 | Sealing ring | |
| 1.4 | W***3 | Sealing ring | |
| 1.5 | W***8 | Spacing bush | |
| 1.6 | W***9 | Press block | |
| 1.7 | Q***2 | Болт | |
| 1.8 | Q***8 | Пружинная шайба | |
| 1.9 | Q***0 | болт | |
| 10 | W***6 | Limit block | |
| 11 | Q***4 | Пружинная шайба | |
| 12 | Q***0 | болт | |
| 13 | Q***0 | болт | |
| 14 | Q***5 | Screw | |
| 15 | 1***9 | Гайка | |
| 16 | W***2 | Junction plate | |
| 17 | Q***6 | Шайба | |
| 18 | 1***9 | Гайка | |
| 19 | W***9 | Limit bracket | |
| 2 | Q***0 | Screw | |
| 20 | A***8 | Rubber bracket assemby | |
| 21 | A***4 | задний левый держательреактивного рычага | |
| 22 | A***5 | задний правый держатель реактивного рычага | |
| 23 | 1***7 | Гайка | |
| 24 | A***5 | Pull level assemby | |
| 24 | Q***3 | Screw | |
| 24.2 | A***9 | Washer | |
| 24.3 | A***0 | Cover | |
| 24.4 | A***7 | Pin assemby | |
| 24.6 | A***6 | Connect level | |
| 24.8 | W***4 | End cover | |
| 25 | W***6 | Spring block | |
| 26 | W***6 | Rear leaf spring | |
| 26.1 | W***0 | 1st piece of rear leaf spring | |
| 26.10 | W***1 | 10th piece of rear leaf spring | |
| 26.11 | W***1 | 11th piece of rear leaf spring | |
| 26.12 | W***1 | 12th piece of rear leaf spring | |
| 26.13 | W***1 | Central bolt | |
| 26.14 | W***1 | Central bolt | |
| 26.2 | W***0 | 2nd piece of rear leaf spring | |
| 26.3 | W***0 | 3rd piece of rear leaf spring | |
| 26.4 | W***0 | 4th piece of rear leaf spring | |
| 26.5 | W***0 | 5th piece of rear leaf spring | |
| 26.6 | W***0 | 1st piece of rear leaf spring | |
| 26.7 | W***0 | 1st piece of rear leaf spring | |
| 26.8 | W***0 | 1st piece of rear leaf spring | |
| 26.9 | W***0 | 1st piece of rear leaf spring | |
| 27 | A***8 | Bolt | |
| 28 | W***9 | Nut | |
| 29 | A***1 | V образная левая опора реактивного рычага | |
| 3 | 1***0 | Гайка | |
| 30 | A***2 | V образная правая опора реактивного рычага | |
| 31 | W***7 | Stud | |
| 32 | Q***8 | Spring washer | |
| 33 | A***2 | Pull level assemby | |
| 33.1 | W***1 | Spherical seat-upper | |
| 33.10 | W***5 | Bearing assemby | |
| 33.11 | Q***2 | болт | |
| 33.12 | Q***8 | прокладка | |
| 33.13 | Q***8 | Spring washer | |
| 33.14 | A***9 | Snap ring | |
| 33.15 | A***0 | End cover-upper | |
| 33.16 | A***1 | Connect level | |
| 33.17 | A***3 | Spherical pin | |
| 33.18 | A***6 | Locking ring | |
| 33.2 | W***3 | Clamp | |
| 33.3 | W***2 | Ball base | |
| 33.4 | W***9 | Retainer | |
| 33.5 | W***4 | Interior seal ring | |
| 33.6 | W***5 | Outside seal ring | |
| 33.7 | A***2 | Pull level install base | |
| 33.8 | A***4 | Protect sleeve | |
| 33.9 | A***5 | Clamp | |
| 34 | W***7 | Fasten shealth | |
| 35 | Q***3 | Screw | |
| 36 | 1***5 | Lining pin | |
| 37 | A***0 | Guide plate | |
| 38 | Q***2 | Пружинная шайба | |
| 39 | Q***5 | Болт | |
| 4 | W***7 | Limit bracket | |
| 40 | Q***5 | Болт | |
| 41 | A***3 | Screw | |
| 42 | A***4 | Screw | |
| 43 | 1***3 | Гайка | |
| 44 | Q***0 | Screw | |
| 45 | Q***3 | Screw | |
| 46 | Q***3 | Screw | |
| 47 | W***6 | Lining pin | |
| 5 | W***0 | Bracket | |
| 6 | W***1 | Bracket | |
| 7 | Q***6 | Шайба | |
| 8 | Q***5 | Screw | |
| 9 | Q***5 | болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
