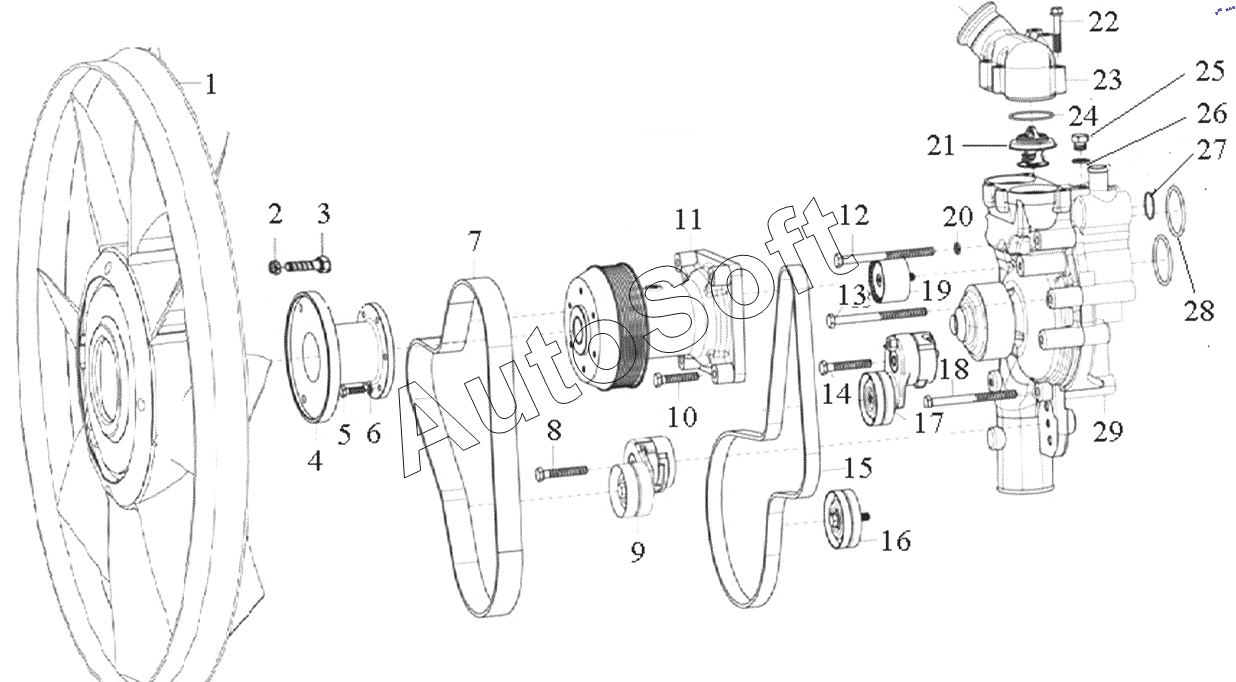

Каталог запасных частей к технике: HOWO ZZ4257N3247N1B_A7_D12_380. Fan, water pump and tensioner assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q40110 | Q***0 | Шайба | |
| VG1246060050 | V***0 | Block the cover | |
| VG1246110121 | V***1 | Block the cover | |
| VG29137A | V***A | Block the cover | |
| 1 | V***0 | Si-Viscous fan-704 | |
| 10 | Q***5 | болт | |
| 11 | V***0 | Fan support assembly | |
| 11.01 | V***1 | Fan bracket | |
| 11.02 | V***6 | Pulley assembly | |
| 11.03 | V***5 | Oil seal sleeve | |
| 11.04 | F***8 | Lip-shaped sealing ring | |
| 11.05 | N***E | Cylindrical roller bearings | |
| 11.06 | V***4 | Spacer | |
| 11.07 | Q***2 | Circlip | |
| 11.08 | 3***N | Double row angular contact ball bearings | |
| 11.09 | V***3 | Protective ring | |
| 11.10 | V***2 | Compression block | |
| 11.11 | Q***5 | болт | |
| 11.12 | 1***1 | Straight-through pressure oiling cup | |
| 12 | Q***0 | Hex head bolt | |
| 13 | Q***5 | Hex head bolt | |
| 14 | Q***2 | Hex head bolt | |
| 15 | V***8 | Multi-wedge belt | |
| 16 | V***4 | Flat idler | |
| 17 | V***1 | Automatic tensioner assembly | |
| 18 | Q***5 | Hex head bolt | |
| 19 | V***7 | Flat idler | |
| 2 | Q***0 | Пружинная шайба | |
| 20 | Q***0 | Пружинная шайба | |
| 21 | V***4 | Thermostat | |
| 22 | Q***0 | Hex head bolt | |
| 23 | V***3 | Thermostat housing | |
| 24 | V***5 | O-ring | |
| 25 | Q***4 | Screw plug | |
| 26 | V***5 | Sealing washer | |
| 27 | V***7 | O-ring | |
| 28 | V***8 | O-ring | |
| 29 | V***2 | Water pump assembly | |
| 3 | Q***5 | болт | |
| 4 | V***5 | Flange | |
| 5 | Q***0 | болт | |
| 6 | Q***8 | Пружинная шайба | |
| 7 | V***2 | Multi-wedge belt | |
| 8 | Q***2 | Hex head bolt | |
| 9 | V***2 | Automatic tensioner assembly |
