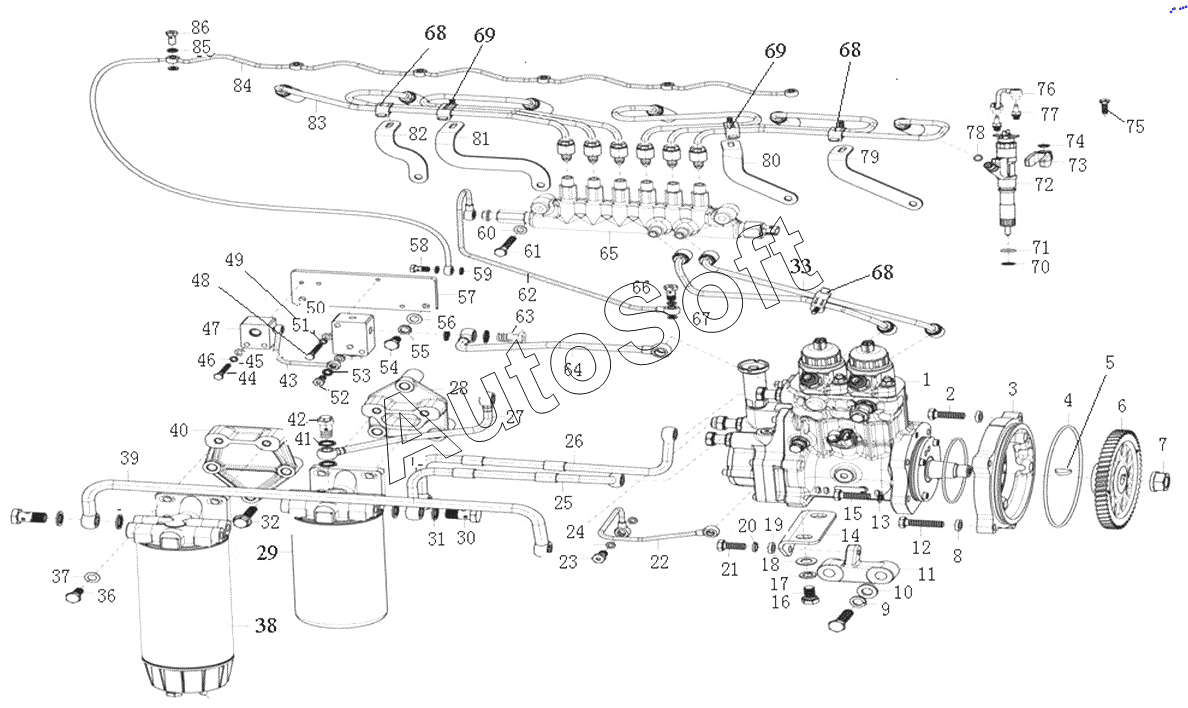

Каталог запасных частей к технике: HOWO ZZ4257N3247N1B_A7_D12_380. Oil supply system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q150B1250 | Q***0 | болт | |
| Q40306 | Q***6 | Пружинная шайба | |
| VG1047080015 | V***5 | Protective sleeve | |
| VG2600080201 | V***1 | манежета | |
| 1 | V***0 | Fuel injection pump assembly | |
| 1-1 | V***8 | O-shaped sealing ring | |
| 1-2 | V***0 | G sensor | |
| 1-3 | V***1 | Gasket group | |
| 10 | V***4 | Thick gasket | |
| 11 | V***5 | Oil pump auxiliary bracket | |
| 12 | Q***2 | Hex head bolt | |
| 13 | Q***0 | Шайба | |
| 14 | V***4 | Oil pump auxiliary bracket | |
| 15 | Q***2 | Hex head bolt | |
| 16 | Q***0 | Болт | |
| 17 | Q***2 | Пружинная шайба | |
| 18 | Q***2 | Шайба | |
| 19 | V***2 | Sealing washer | |
| 2 | Q***2 | Hex head bolt | |
| 20 | Q***0 | Пружинная шайба | |
| 21 | Q***5 | болт | |
| 22 | V***A | Oil pump oil inlet pipe assembly | |
| 23 | 1***7 | Female Screw | |
| 24 | V***3 | Washer | |
| 25 | V***2 | Fuel pipe | |
| 26 | V***1 | Fuel pipe | |
| 27 | V***3 | Fuel filter return pipe | |
| 28 | V***3 | Final fuel filter bracket | |
| 29 | V***6 | Fuel filter assembly | |
| 29.1 | V***0 | Fuel fine filter element | |
| 29.2 | V***9 | Fuel fine filter seat | |
| 3 | V***6 | Oil pump mounting flange | |
| 30 | V***4 | Hollow bolt | |
| 31 | V***6 | Gasket | |
| 32 | Q***0 | Hexagonal flange bolts | |
| 33 | V***0 | High pressure tubing assembly | |
| 36 | Q***5 | болт | |
| 37 | Q***0 | Шайба | |
| 38 | V***5 | Fuel coarse filter-oil-water separator assembly | |
| 38.1 | V***8 | Fuel strainer seat | |
| 38.2 | V***7 | Filter element and drain valve assembly | |
| 38.2.1 | V***1 | Fuel strainer filter element | |
| 38.2.2 | V***4 | Drain valve-water level alarm assembly | |
| 39 | V***9 | Coarse filter tubing | |
| 4 | V***7 | O-ring | |
| 40 | V***0 | Coarse filter fixing bracket | |
| 41 | V***5 | Sealing washer | |
| 42 | V***2 | Diesel filter oil relief valve | |
| 43 | V***9 | Oil return pipe | |
| 44 | Q***5 | болт | |
| 45 | Q***6 | Шайба | |
| 46 | Q***6 | Пружинная шайба | |
| 47 | V***7 | опора датчика температуры топлива | |
| 48 | Q***5 | болт | |
| 49 | Q***6 | Пружинная шайба | |
| 5 | R***2 | ключ | |
| 50 | V***1 | связная опора | |
| 51 | Q***6 | Шайба | |
| 52 | 1***3 | Hollow bolt | |
| 53 | V***2 | Gasket | |
| 54 | Q***0 | болт | |
| 55 | Q***0 | Пружинная шайба | |
| 56 | Q***0 | Шайба | |
| 57 | V***0 | окрепляющая доска | |
| 58 | 1***3 | Hollow bolt | |
| 59 | V***2 | Gasket | |
| 6 | V***9 | Gear | |
| 60 | Q***8 | Пружинная шайба | |
| 61 | Q***5 | болт | |
| 62 | V***5 | Common rail assembly oil return pipe | |
| 63 | 1***1 | Hollow bolt | |
| 64 | V***7 | Fuel injection pump return pipe | |
| 65 | R***6 | Агрегаты | |
| 66 | 1***7 | Female Screw | |
| 67 | V***3 | Washer | |
| 68 | D***y | Double pipe clamp assembly | |
| 68.1 | V***1 | Double pipe clamp top piece | |
| 68.2 | V***2 | низкий компонент вязки двух трубки | |
| 68.3 | V***3 | подкладка | |
| 68.4 | Q***0 | болт | |
| 68.5 | Q***6 | гайка | |
| 68.6 | Q***6 | Пружинная шайба | |
| 68.7 | Q***6 | Шайба | |
| 69 | T***y | Three-pipe clamp assembly | |
| 69.1 | V***4 | Three-tube pipe clamp top piece | |
| 69.2 | V***5 | низкий компонент вязки трех трубки | |
| 69.3 | V***6 | подкладка трех трубки | |
| 69.4 | Q***0 | болт | |
| 69.5 | Q***6 | гайка | |
| 69.6 | Q***6 | Пружинная шайба | |
| 69.7 | Q***6 | Шайба | |
| 7 | V***0 | Nut | |
| 70 | V***B | Washer | |
| 71 | V***A | Манжета | |
| 72 | V***1 | Injector assembly | |
| 73 | V***2 | Injector pressure plate | |
| 74 | V***1 | Spherical washer | |
| 75 | V***0 | Screw | |
| 76 | V***A | Injector oil return short pipe assembly | |
| 77 | V***7 | Hollow bolt | |
| 78 | V***5 | Sealing gasket | |
| 79 | V***9 | Support frame | |
| 8 | V***2 | Sealing washer | |
| 80 | V***8 | Support frame | |
| 81 | V***7 | Support frame | |
| 82 | V***6 | Support frame | |
| 83 | V***1 | High pressure tubing group | |
| 84 | V***8 | Oil return pipe assembly | |
| 85 | V***0 | Sealing gasket | |
| 86 | V***7 | Hollow bolt | |
| 9 | Q***2 | Пружинная шайба |
