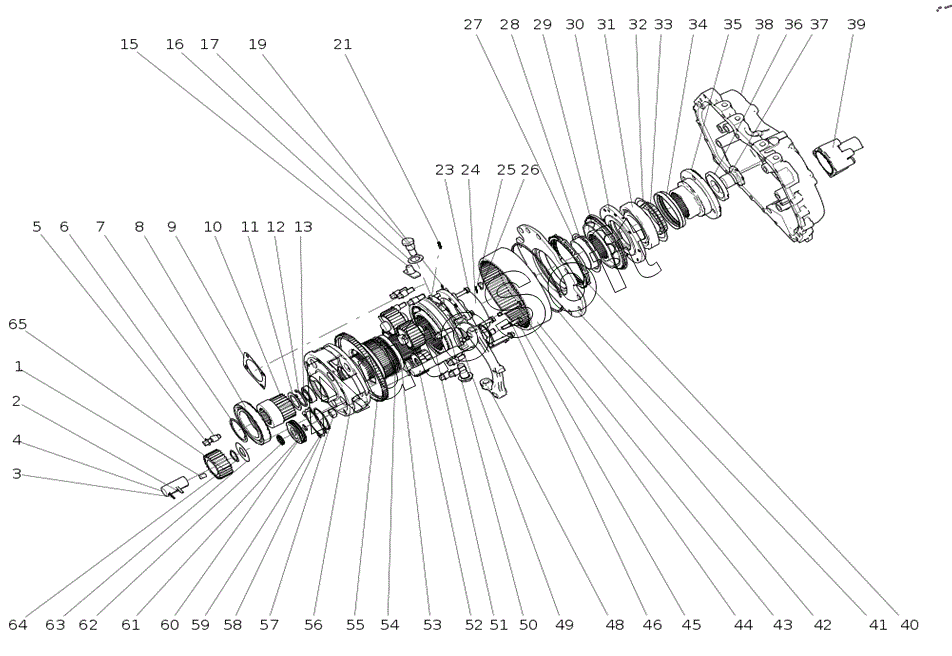

Каталог запасных частей к технике: HOWO ZZ3407S3867E-PA103709. AZ2203100043 Коробка отбора мощности передачи диапазона в сборе (Механизм отбора мощности, Электромагнитный датчик)
51
35
36
37
38
39
40
41
42
43
44
45
46
48
49
50
34
52
53
54
55
56
57
58
59
60
61
62
63
64
65
17
2
3
4
5
6
7
8
9
10
11
12
13
15
16
1
19
19
21
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***8 | Roller | |
| 2 | Q***0 | Pin | |
| 3 | Q***0 | Pin | |
| 4 | W***1 | Planet gear | |
| 5 | W***5 | Болт | |
| 6 | W***2 | Torque sleeve | |
| 7 | W***5 | Sun gear gasket | |
| 8 | W***0 | Roller bearing | |
| 9 | W***7 | Прокладка перекрытия | |
| 10 | A***1 | Солнечная шестерня и втулка в сборе | |
| 11 | W***6 | Shim | |
| 12 | W***6 | Retainer | |
| 13 | W***2 | Roller bearing | |
| 15 | W***2 | Поворотный блок вилки переключения | |
| 16 | W***4 | Wave spring washer | |
| 17 | W***3 | Shaft fork support pin | |
| 19 | W***0 | O-ring | |
| 19 | W***0 | O-ring | |
| 21 | W***2 | Spring | |
| 23 | W***5 | Комбинированный склеенный болт | |
| 24 | W***3 | End plate oil seal | |
| 25 | W***3 | Spring cage | |
| 26 | W***1 | Block | |
| 27 | W***2 | Block sleeve | |
| 28 | W***0 | Retainer | |
| 29 | W***6 | Gear hub assemby | |
| 30 | W***7 | Guide ring assemby | |
| 31 | W***8 | Roller bearing | |
| 32 | A***3 | Adjust shim | |
| 33 | W***4 | Зубчатое кольцо датчика | |
| 34 | W***5 | Комбинированный каркасный сальник | |
| 35 | W***8 | Output flange | |
| 36 | W***2 | Press block | |
| 37 | W***3 | Bolt | |
| 38 | W***8 | Задняя оболочка коробки передач | |
| 39 | W***9 | Cyclinder | |
| 40 | W***9 | Синхронное кольцо передачи диапазона | |
| 41 | W***5 | Gear hub assemby | |
| 42 | W***5 | Стопорное кольцо из плоской стальной проволоки для отверстия | |
| 43 | W***5 | Annular gear | |
| 44 | W***5 | Комбинированный склеенный болт | |
| 45 | W***6 | Гуммированный болт | |
| 46 | Q***0 | Пружинная шайба | |
| 48 | W***1 | Shaft fork | |
| 49 | W***1 | Задняя торцевая крышка выходного вала | |
| 50 | W***9 | Синхронная оседающая втулка передачи диапазона | |
| 51 | W***7 | Syn tooth base | |
| 52 | W***2 | Shaft fork | |
| 53 | W***0 | Roller bearing | |
| 54 | W***5 | Retainer | |
| 55 | W***6 | Bracket | |
| 56 | A***2 | Plant bracket assemby | |
| 57 | A***6 | Hex nut | |
| 58 | W***0 | Поршневое о-образное кольцо передачи диапазона | |
| 59 | W***9 | Бумажная прокладка цилиндра передачи диапазона | |
| 60 | W***0 | O-ring | |
| 61 | W***9 | Поршень передач диапазона | |
| 62 | W***0 | Вставьте уплотнительное кольцо во внутреннее отверстие оболочки задней коробки передач | |
| 63 | W***8 | Shim | |
| 64 | W***7 | Block | |
| 65 | W***4 | Planet gear |
