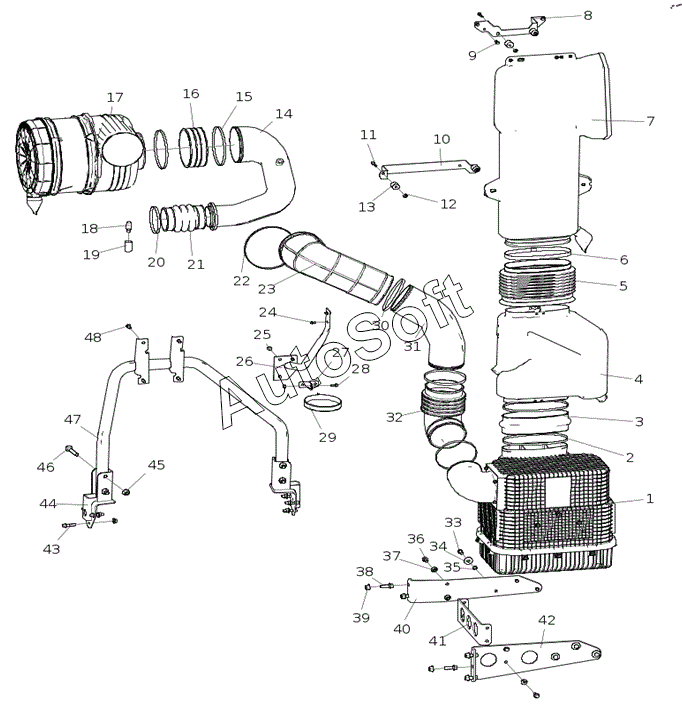

Каталог запасных частей к технике: HOWO ZZ3407S3867E-PA103709. AC97251902026 Впускная система (Кабина средней длины поднята на 114,5-10л-300 рамка-Пластиковая масляная ванна 8X4)
40
29
30
31
32
33
34
35
36
37
37
38
39
28
41
42
43
44
45
46
47
48
15
3
4
5
6
7
9
10
11
12
12
13
14
1
16
17
18
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***0 | Воздушный фильтр типа масляной ванны в сборе | |
| 3 | W***3 | Резиновый шланг | |
| 4 | W***8 | Впускная труба масляного фильтра | |
| 5 | W***8 | Компонент гофрированного интерфейса | |
| 6 | W***7 | Хомут | |
| 7 | Y***0 | Воздухозаборник в сборе | |
| 9 | Z***5 | Шестигранный фланцевой болт | |
| 10 | Y***6 | Верхний кронштейн воздухозаборника | |
| 11 | Z***5 | Шестигранный фланцевой болт | |
| 12 | Z***8 | Hex fangle nut | |
| 12 | Z***8 | Hex fangle nut | |
| 13 | Y***8 | Резиновая подкладка | |
| 14 | W***0 | Выходная труба воздушного фильтра | |
| 15 | A***0 | Шланговый хомут | |
| 16 | W***5 | Rubber hose | |
| 17 | W***0 | Фильтр воздушный в сборе | |
| 18 | W***0 | Датчик | |
| 20 | 1***8 | Стопорное кольцо | |
| 21 | W***6 | Rubber hose | |
| 22 | A***6 | Hose clamp | |
| 22 | A***6 | Hose clamp | |
| 23 | W***0 | Впускной резиновый шланг | |
| 24 | Z***6 | Шестигранный фланцевой болт | |
| 25 | Z***6 | Шестигранный фланцевой болт | |
| 26 | W***4 | Кронштейн воздухозаборника в сборе | |
| 27 | W***3 | Кронштейн соединительной трубы | |
| 28 | Z***0 | Шестигранный фланцевой болт | |
| 29 | W***0 | Трубный хомут | |
| 30 | A***5 | хомут для шланга | |
| 31 | W***1 | Присоединительный патрубок | |
| 32 | W***4 | Воздушный шланг | |
| 33 | Q***5 | Болт | |
| 34 | Q***2 | Шайба | |
| 35 | Q***2 | Пружинная шайба | |
| 36 | Z***0 | Шестигранный фланцевой болт | |
| 37 | Z***2 | Шестигранная фланцевая гайка | |
| 37 | Z***2 | Шестигранная фланцевая гайка | |
| 38 | Z***0 | Шестигранный фланцевой болт | |
| 39 | Z***4 | Шестигранная фланцевая гайка | |
| 40 | W***6 | Передний кронштейн масляного фильтра | |
| 41 | W***8 | Центральный кронштейн масляного фильтра | |
| 42 | W***7 | Задний кронштейн масляного фильтра | |
| 43 | Z***5 | Шестигранный фланцевой болт | |
| 44 | W***7 | Кронштейн | |
| 45 | Z***6 | Шестигранная фланцевая зубчатая гайка | |
| 46 | Z***6 | Зубчатый болт с шестигранным фланцем | |
| 47 | W***2 | Кронштейн воздушного фильтра | |
| 48 | Z***0 | Шестигранный фланцевой болт | |
| 49 | Y***7 | Нижний правый кронштейн впускного трубопровода | |
| 50 | W***0 | Комбинированная уплотнительная шайба | |
| 51 | Q***8 | Шайба | |
| 52 | Q***8 | Шайба |
