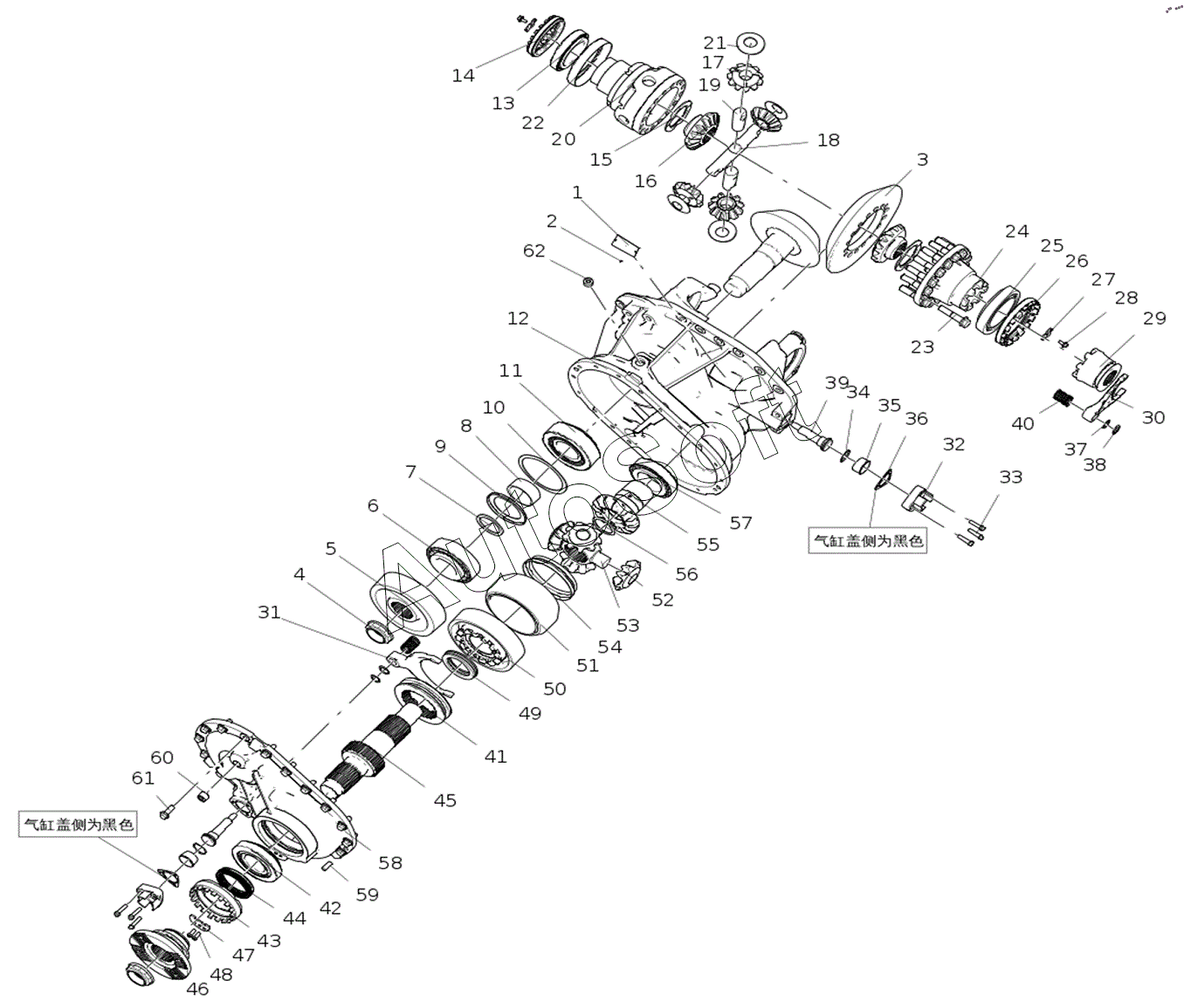

Каталог запасных частей к технике: HOWO ZZ3407S3867E-PA103709. 712-35600-6392 MCP привод центрального моста в сборе (I=1.208, KV180)
47
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
32
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
16
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***5 | Sign | |
| 2 | 1***9 | Rivet | |
| 3 | 7***5 | Таблица параметров конической пары шестерен | |
| 4 | 8***3 | Зажимная гайка | |
| 4 | 8***3 | Зажимная гайка | |
| 5 | 7***1 | Пассивная цилиндрическая шестерня | |
| 6 | 7***6 | Конический роликовый подшипник | |
| 7 | 8***0 | Группа регулировочных шайб-подшипник главного редуктора | |
| 8 | 7***3 | Прокладочное кольцо | |
| 9 | 7***8 | К масляной пластине | |
| 10 | 7***3 | Группа регулировочных шайб-главная коническая шестерня | |
| 11 | 7***2 | Конический роликовый подшипник | |
| 12 | 7***3 | Оболочка главного редуктора одинарного моста в сборе | |
| 13 | L***4 | Конический роликовый подшипник | |
| 14 | 7***0 | Регулировочная гайка | |
| 15 | 8***3 | Упорная прокладка | |
| 16 | W***0 | Шестерня полуоси | |
| 17 | W***2 | Plant gear | |
| 18 | 7***3 | Вал планетарной шестерни | |
| 19 | 7***4 | Вал планетарной шестерни | |
| 20 | 7***4 | Картер дифференциал | |
| 21 | 7***7 | Прокладка планетарной шестерни | |
| 22 | 7***5 | К масляной пластине | |
| 23 | M***0 | Шестигранный фланцевый торцевой зубчатый ремень | |
| 24 | 7***2 | Крышка дифференциал | |
| 25 | W***0 | Конический роликовый подшипник | |
| 26 | 7***0 | Регулировочная гайка | |
| 27 | 7***7 | Замковая пластина | |
| 28 | M***6 | Шестигранный фланцевый торцевой зубчатый ремень | |
| 29 | 7***2 | Шестерня с внутренними зубьями | |
| 30 | 7***4 | Вилка переключения | |
| 31 | 8***7 | Вилка переключения | |
| 32 | 7***0 | Крышка цилиндра | |
| 33 | M***8 | Соединительный болт головки цилиндра | |
| 34 | M***9 | Поршень о-образное кольцо | |
| 35 | 8***1 | Втулка цилиндра | |
| 36 | 8***8 | Уплотнительная прокладка | |
| 37 | M***9 | Регулировочная шайба вилки переключения 5 | |
| 38 | M***9 | Регулировочная шайба вилки переключения | |
| 39 | 8***6 | Вал вилки | |
| 40 | 8***3 | Нажимная пружина | |
| 41 | 8***0 | Шестерня с внутренними зубьями | |
| 42 | 8***7 | Конический роликовый подшипник | |
| 42 | W***3 | Конический роликовый подшипник | |
| 43 | W***6 | Регулировочная гайка | |
| 44 | W***2 | Масляная заглушка | |
| 45 | 7***9 | Входной вал | |
| 46 | W***3 | Фланец в сборе | |
| 47 | 8***6 | Замковая пластина | |
| 48 | M***2 | Болт b1 | |
| 49 | W***2 | Упорный цилиндрический роликоподшипник | |
| 50 | 7***0 | Активный цилиндрический зуб в сборе | |
| 51 | 8***1 | Оболочка дифференциала между валами | |
| 52 | 8***3 | Планетарная шестерня | |
| 53 | 8***5 | Крестовина | |
| 54 | 8***1 | Масляный кожух передачи | |
| 55 | 7***5 | Шестерня заднего полувала в сборе | |
| 56 | 8***2 | Прокладка | |
| 57 | 8***6 | Конический роликовый подшипник | |
| 58 | 7***7 | Крышка оболочки главного редуктора | |
| 59 | Q***8 | Фиксатор | |
| 60 | W***4 | Внутреннийшестигранниксконуснойпробкой | |
| 61 | M***2 | Болт с шестигранной головкой | |
| 62 | W***4 | Магнитная шестиугольная коническая пробка в сборе |
