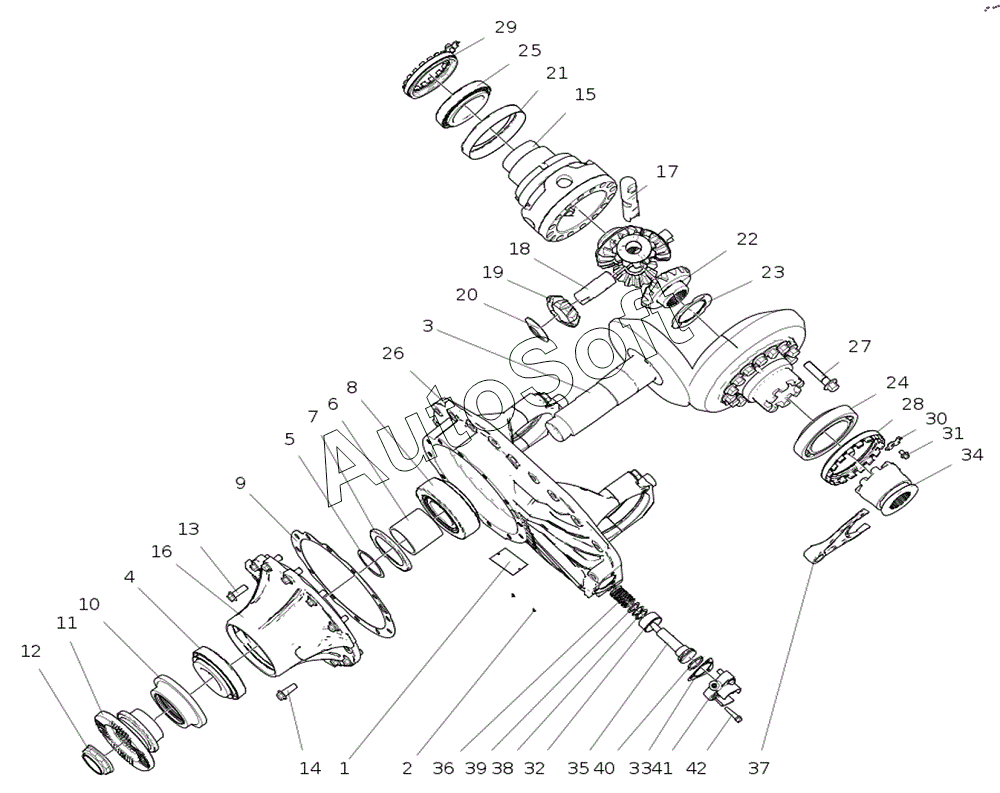

Каталог запасных частей к технике: HOWO ZZ3407S3867E-PA103709. 712-35010-6392 МСР привод заднего моста в сборе (I=1.208, KV165)
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
42
11
2
3
4
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***5 | Sign | |
| 2 | 1***9 | Rivet | |
| 3 | 7***1 | Таблица параметров конической пары шестерен | |
| 4 | 8***7 | Конический роликовый подшипник | |
| 4 | W***3 | Конический роликовый подшипник | |
| 5 | 8***0 | Группа регулировочных шайб-подшипник главного редуктора | |
| 6 | 7***0 | Прокладочное кольцо | |
| 7 | 7***8 | К масляной пластине | |
| 8 | 7***2 | Конический роликовый подшипник | |
| 9 | 7***5 | Группа регулировочных шайб-главная коническая шестерня | |
| 10 | W***6 | Комбинированный сальник в сборе | |
| 11 | W***2 | Входной фланец в сборе | |
| 12 | 8***3 | Зажимная гайка | |
| 13 | M***7 | Шестигранный фланцевый торцевой зубчатый ремень | |
| 14 | M***6 | Шестигранный фланцевый торцевой зубчатый ремень | |
| 15 | 7***4 | Картер дифференциал | |
| 16 | 7***2 | Гнездо подшипника | |
| 17 | 7***3 | Вал планетарной шестерни | |
| 18 | 7***4 | Вал планетарной шестерни | |
| 19 | W***2 | Plant gear | |
| 20 | 7***7 | Прокладка планетарной шестерни | |
| 21 | 7***5 | К масляной пластине | |
| 22 | W***0 | Шестерня полуоси | |
| 23 | 8***3 | Упорная прокладка | |
| 24 | W***0 | Конический роликовый подшипник | |
| 25 | L***4 | Конический роликовый подшипник | |
| 26 | 7***5 | Оболочка главного редуктора заднего моста в сборе | |
| 27 | Z***2 | Зубчатый болт с шестигранным фланцем | |
| 28 | 7***0 | Регулировочная гайка | |
| 29 | 7***0 | Регулировочная гайка | |
| 30 | 7***7 | Замковая пластина | |
| 31 | M***4 | Шестигранный фланцевый торцевой зубчатый ремень | |
| 32 | 8***1 | Втулка цилиндра | |
| 33 | 8***8 | Уплотнительная прокладка | |
| 34 | 7***2 | Шестерня с внутренними зубьями | |
| 35 | 8***6 | Вал вилки | |
| 36 | 8***3 | Нажимная пружина | |
| 37 | 7***4 | Вилка переключения | |
| 38 | M***9 | Регулировочная шайба вилки переключения 5 | |
| 39 | M***9 | Регулировочная шайба вилки переключения | |
| 40 | M***9 | Поршень о-образное кольцо | |
| 41 | 7***0 | Крышка цилиндра | |
| 42 | M***8 | Соединительный болт головки цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
