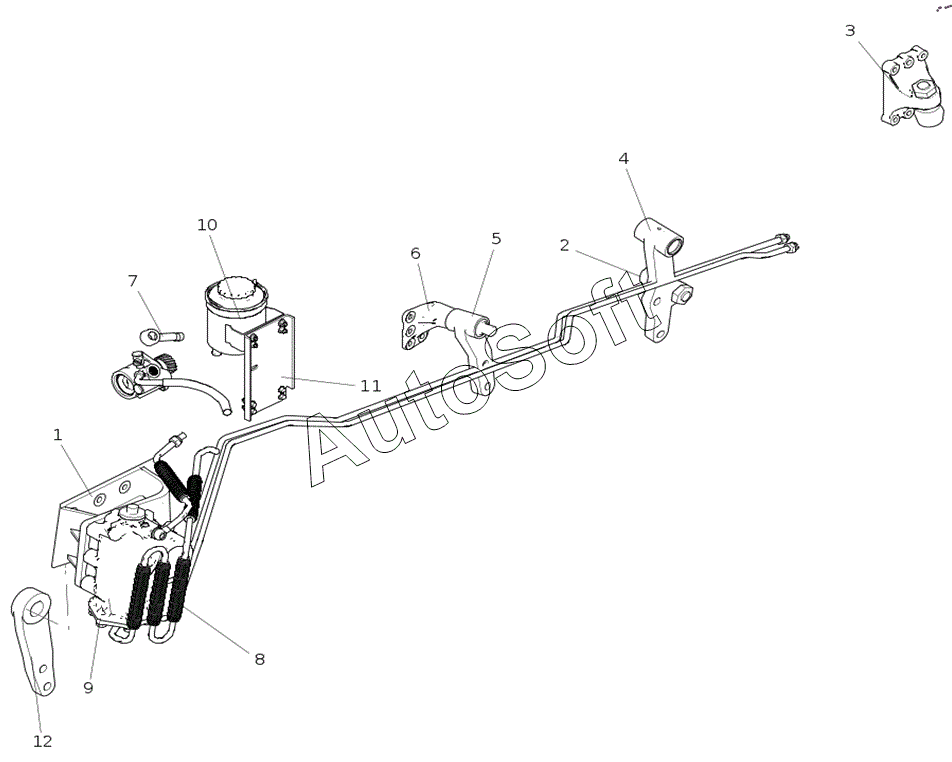

Каталог запасных частей к технике: HOWO ZZ3407S3867E-PA103709. AC97314770214 Рулевой механизм (Bosch 8118, Д10В, 300 рамка, Поднято 114,5)
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***5 | Кронштейн рулевого механизма | |
| 2 | W***5 | Ball joint assemby | |
| 3 | W***4 | Кронштейн вспомогательного цилиндра | |
| 4 | W***6 | Задний переходный поворотный рычаг | |
| 5 | W***0 | Swing arm | |
| 6 | W***5 | Передняя переходная опора поворотного рычага | |
| 7 | W***7 | Петлевой стык | |
| 8 | W***0 | Сборка стальной трубы для возврата масла с радиатором | |
| 9 | W***8 | Power rotate device | |
| 10 | W***3 | Бачок гидроусилителя руля в сборе | |
| 11 | W***0 | Опорная стойка поворотного масляного бака | |
| 12 | W***1 | Рулевое коромысло | |
| 13 | M***3 | Шестигранный предохранительный болт | |
| 14 | Z***6 | Зубчатый болт с шестигранным фланцем | |
| 15 | Z***6 | Hex flange face nut | |
| 16 | W***5 | Поворотный лопастный насос | |
| 17 | 1***8 | Уплотняющее кольцо | |
| 18 | Z***5 | Шестигранный фланцевой болт | |
| 19 | Z***0 | Шестигранная фланцевая гайка | |
| 19 | Z***0 | Шестигранная фланцевая гайка | |
| 20 | Z***0 | Шестигранный фланцевой болт | |
| 21 | A***0 | Рулевой вал в сборе с рулевой колонкой | |
| 22 | W***9 | Рулевое колесо с обратным кольцом в сборе | |
| 23 | W***4 | Contact rings | |
| 24 | A***1 | Кожух поворотной колонны | |
| 25 | Q***2 | Болт | |
| 26 | Y***1 | Кожух поворотной колонны | |
| 27 | Q***0 | Болт | |
| 28 | Q***8 | Hexagonal flange face nut | |
| 29 | 1***0 | Hose clamp | |
| 30 | W***0 | Shealth | |
| 31 | W***0 | Защитныйкожухвходноговаларулевогомеханизма | |
| 32 | W***6 | Нажимная плита | |
| 33 | Q***6 | Шестигранная фланцевая гайка | |
| 34 | W***0 | Заборный шланг | |
| 35 | W***7 | Предохранительное кольцо пружины | |
| 36 | 1***1 | Хомут | |
| 37 | 1***1 | Пустотелый болт | |
| 38 | 1***1 | Прокладка | |
| 39 | W***8 | Шланг возврата масла | |
| 40 | 7***5 | Предохранительное кольцо пружины | |
| 41 | 1***6 | Хомут | |
| 42 | T***0 | O-ring | |
| 42 | T***0 | O-ring | |
| 42 | T***0 | O-ring | |
| 42 | T***0 | O-ring | |
| 43 | W***1 | Кронштейн | |
| 44 | W***0 | Масляная стальная труба в сборе с радиатором | |
| 45 | W***0 | Bracket | |
| 46 | W***0 | Шланг высокого давления гидроусилителя руля | |
| 47 | W***6 | Пустотелый болт | |
| 47 | W***6 | Пустотелый болт | |
| 47 | W***6 | Пустотелый болт | |
| 48 | W***1 | Clamp | |
| 48 | W***1 | Clamp | |
| 49 | Z***0 | Hex flange face bolt | |
| 50 | Z***8 | Hex fangle nut | |
| 51 | W***9 | Angle | |
| 52 | W***5 | Рукав высокого давления | |
| 53 | W***0 | Рукав высокого давления | |
| 54 | W***0 | Стальная труба | |
| 55 | W***0 | Стальная труба | |
| 56 | Q***4 | Врезное кольцо | |
| 57 | Q***4 | Гайка | |
| 58 | Q***4 | Штуцер | |
| 59 | W***0 | Booster cyclinder assemby | |
| 60 | Z***6 | Зубчатый болт с шестигранным фланцем | |
| 61 | Z***6 | Шестигранная фланцевая зубчатая гайка | |
| 62 | W***0 | Bracket | |
| 63 | W***1 | Bracket | |
| 64 | W***5 | Connect plate | |
| 65 | W***0 | Зажимная планка | |
| 66 | Q***4 | Шайба | |
| 67 | Z***0 | Шестигранный фланцевой болт | |
| 68 | Z***4 | Шестигранная фланцевая гайка | |
| 69 | W***7 | Трубный хомут | |
| 70 | Z***5 | Шестигранный фланцевой болт | |
| 71 | Z***6 | Шестигранная фланцевая гайка | |
| 71 | Z***6 | Шестигранная фланцевая гайка | |
| 72 | Z***6 | Болт с шестигранной головкой | |
| 73 | Z***6 | Шестигранная гайка типа 2 | |
| 74 | W***4 | Washer | |
| 75 | W***5 | Washer | |
| 76 | W***8 | Игольчатый подшипник | |
| 77 | W***3 | O-ring | |
| 78 | 1***3 | Гайка | |
| 79 | Q***0 | Шплинт | |
| 80 | 1***2 | Масленка | |
| 81 | W***6 | Кронштейн | |
| 82 | Z***0 | Шестигранный фланцевой болт | |
| 83 | Z***0 | Шестигранный фланцевой болт |
