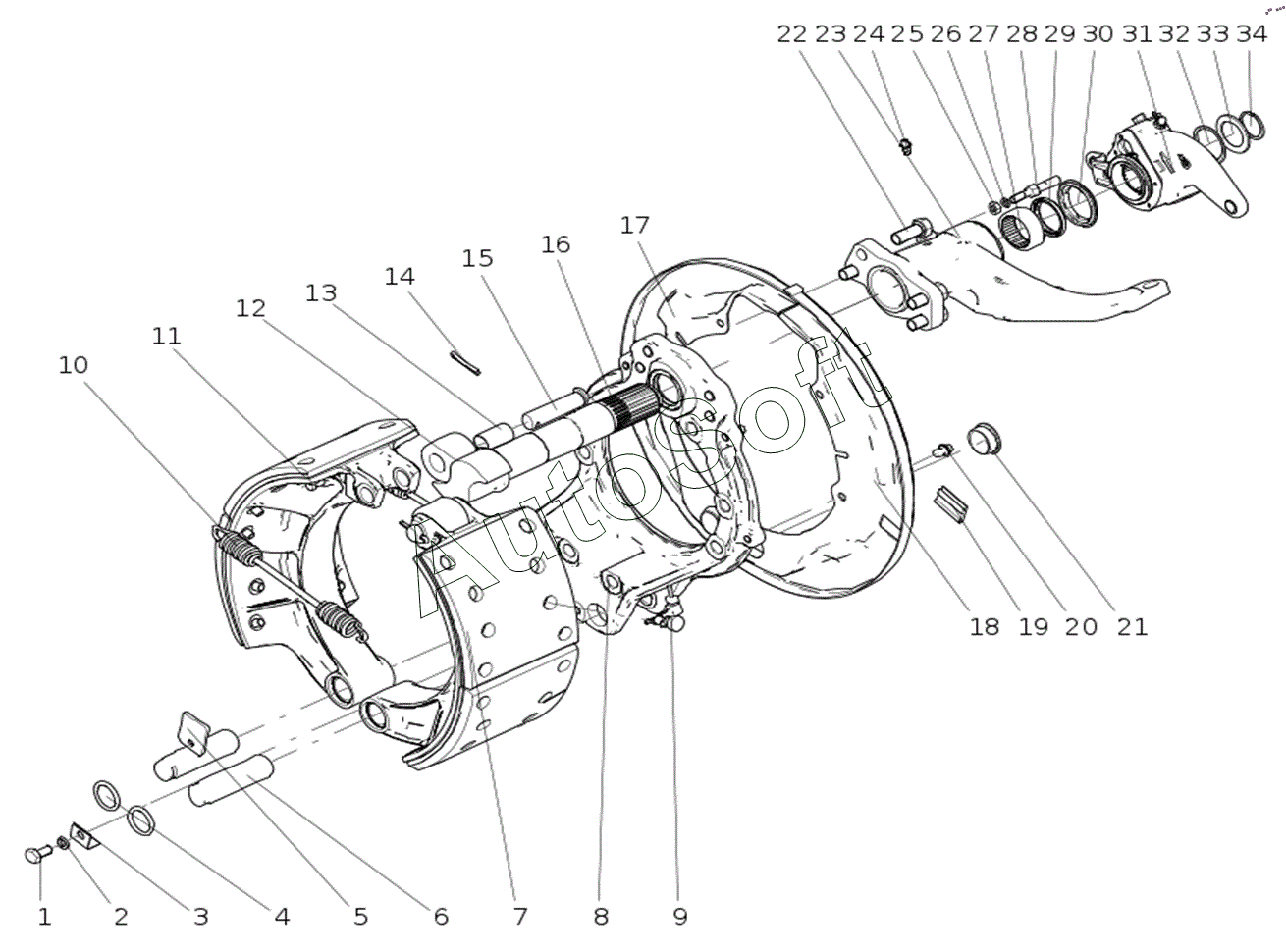

Каталог запасных частей к технике: HOWO ZZ3407S3867E-PA103709. AZ4075450222 Тормоз барабанного типа в сборе (Правый), (ф410*160, Электронная сигнализация износа)
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***0 | Болт с шестигранной головкой | |
| 2 | Q***0 | Пружинная шайба | |
| 3 | W***5 | Замковая пластина | |
| 4 | W***3 | О-образное уплотнительное кольцо | |
| 5 | W***2 | Крепежный щиток | |
| 6 | W***0 | Палец прицепного шатуна | |
| 7 | 7***0 | Блок тормозной колодки | |
| 8 | A***0 | Тормозной щит в сборе | |
| 9 | W***6 | Устройство предельной сигнализации | |
| 10 | W***7 | Возвратная пружина | |
| 11 | A***0 | Блок тормозной колодки | |
| 12 | W***0 | Ролик | |
| 13 | W***1 | Роликовая втулка | |
| 14 | Q***2 | Разводной шплинт | |
| 15 | W***2 | Вал ролика | |
| 16 | W***6 | Тормозной распределительный вал | |
| 17 | W***6 | Пылевой кожух переднего тормоза | |
| 18 | W***5 | Пылевой кожух переднего тормоза | |
| 19 | 7***7 | Резиновая пробка | |
| 20 | M***3 | Шестигранный фланцевой болт b | |
| 21 | 7***8 | Заглушка | |
| 22 | Z***2 | Болт с шестигранной головкой | |
| 23 | W***4 | Кронштейн | |
| 24 | A***0 | Grease assemby | |
| 25 | Z***8 | Шестигранная гайка типа 1 | |
| 26 | Q***8 | Пружинная шайба | |
| 27 | 7***5 | Игольчатый подшипник | |
| 28 | A***5 | Штифт | |
| 29 | 7***3 | Масляная заглушка | |
| 30 | 7***3 | Упорная прокладка | |
| 31 | W***1 | Рычаг автоматической регулировки тормозного зазора | |
| 32 | 7***4 | Регулировочная шайба | |
| 33 | 7***9 | Прокладка | |
| 34 | Q***4 | Пружинное стопорное кольцо |
