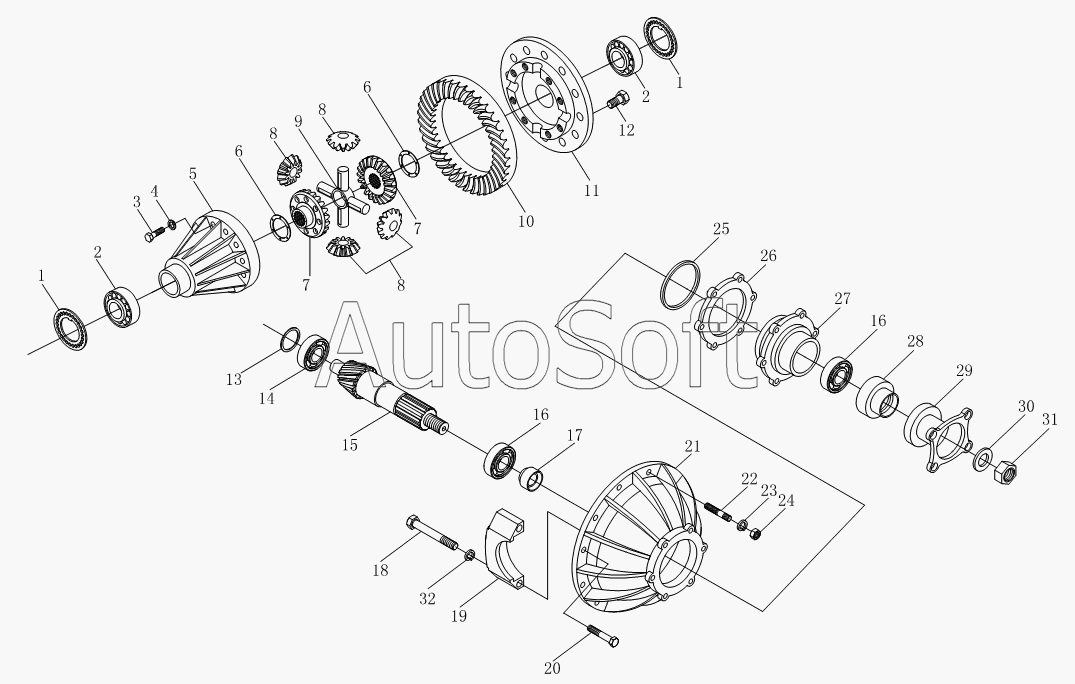

Каталог запасных частей к технике: Foton BJ1039, BJ1049 (Aumark III) (2008). Задний мост (главный редуктор в сборе) 1S10492400107
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
1
16
16
15
14
13
12
11
10
9
8
8
8
7
7
6
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Регулировочная гайка-подшипник дифференциала | |
| 2 | 8***F | Подшипник дифференциала | |
| 3 | 8***3 | Болт-рамка дифференциала | |
| 4 | Q***6 | Шайба пружинная | |
| 5 | 8***1 | Рамка дифференциала | |
| 6 | 8***7 | Стопорная шайба шестерни полуоси | |
| 7 | 8***6 | Шестерня полуоси | |
| 8 | 8***5 | Планетарная шестерня | |
| 9 | 8***8 | Ось сателлита | |
| 10 | 8***2 | Ведомая шестерня | |
| 11 | 8***2 | Рамка дифференциала | |
| 12 | 8***3 | Болт-ведомая шестерня | |
| 13 | 8***5 | Пружинное упорное кольцо направляющего подшипника | |
| 14 | 8***A | Направляющий подшипник ведущей шестерни | |
| 15 | 8***4 | Ведущая шестерня | |
| 16 | 8***B | Подшипник ведущей шестерни | |
| 17 | 8***6 | Пружинное промежуточное тело | |
| 18 | 3***3 | Болт крышки подшипника дифференциала | |
| 19 | 8***2 | Крышка подшипника дифференциала | |
| 20 | 8***1 | Болт-кожух главного редуктора и картер моста | |
| 21 | 8***1 | Корпус главного редуктора | |
| 22 | 8***4 | Шпилька | |
| 23 | Q***0 | Шайба пружинная | |
| 24 | Q***0 | Гайка с тонкой резьбой | |
| 25 | 8***7 | O-образное кольцо-гнездо подшипника ведущей шестерни | |
| 26 | 8***9 | Регулирующая шайба-гнездо подшипника | |
| 27 | 8***8 | Гнездо подшипника ведущей шестерни | |
| 28 | 8***1 | Сальник ведущей шестерни | |
| 29 | 8***1 | Фланец ведущей шестерни | |
| 30 | 3***4 | Фланцевая гайка | |
| 31 | 8***0 | Гайка с фланцем | |
| 32 | Q***4 | Шайба пружинная |
