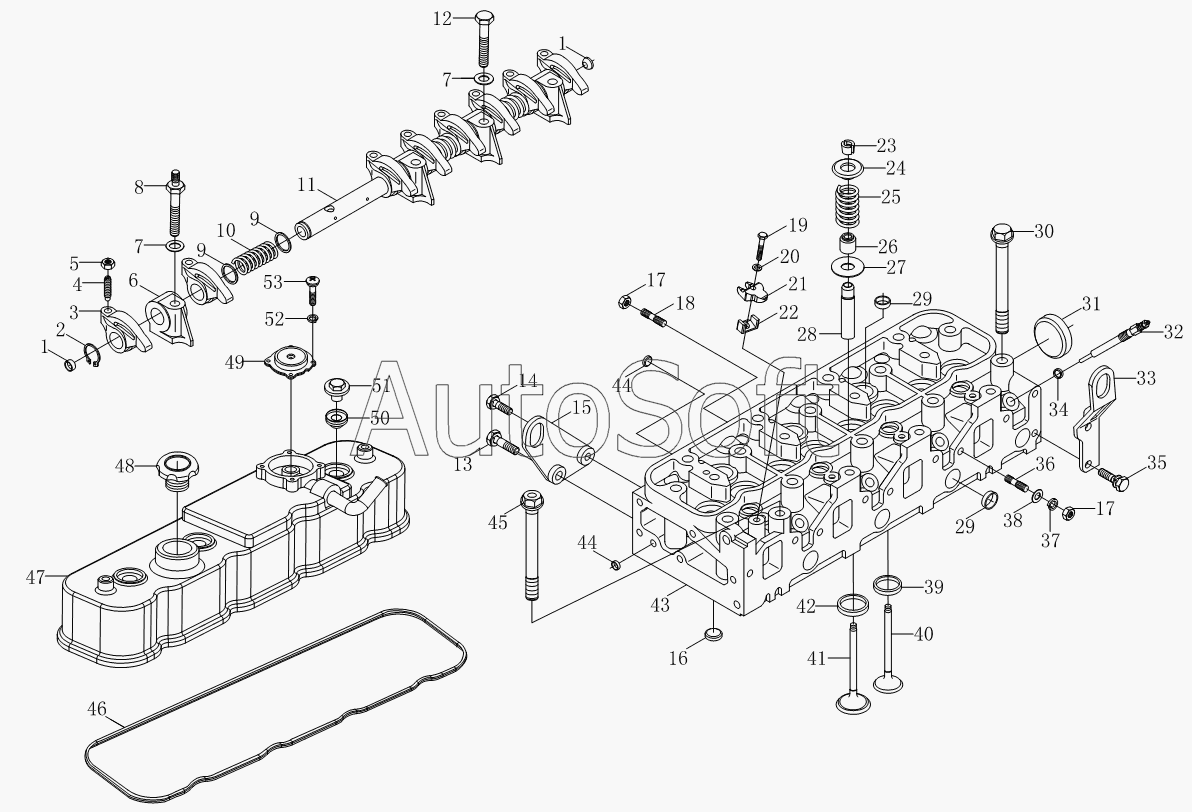

Каталог запасных частей к технике: Foton BJ1039, BJ1049 (Aumark III) (2008). Двигатель в сборе (крышка цилиндра в сборе) 1S10491000175, 1S10391000126
41
28
29
29
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
44
45
46
47
48
49
50
51
52
53
14
2
3
4
5
6
7
7
8
9
9
10
11
12
13
1
1
15
16
17
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | E***0 | Заглушка вала качалки | |
| 2 | Q***9 | Кольцо упорное | |
| 3 | E***5 | Блок качалки | |
| 4 | E***9 | Регулировочный винт вентиля | |
| 5 | E***0 | Регулировочная гайка вентиля | |
| 6 | E***1 | Держатель вала качалки | |
| 7 | Q***0 | Шайба | |
| 8 | E***3 | Шпилька с шестигранной головкой | |
| 9 | E***2 | Пружинная шайба качалки | |
| 10 | E***8 | Пружина вала качалки | |
| 11 | E***9 | Вал качалки | |
| 12 | E***4 | Болт держателя вала качалки | |
| 13 | E***7 | Блок болта с шестигранной головкой и пружинной шайбы | |
| 14 | Q***5 | Болт с шестигранной головкой и пружинная шайба | |
| 15 | E***7 | Передний подвесной крюк двигателя | |
| 16 | E***6 | Чашечная люфтоубирающая шайба 18 | |
| 17 | Q***8 | Гайка | |
| 18 | Q***5 | Шпилька | |
| 19 | E***2 | Болт прижима | |
| 20 | E***6 | Шайба болта прижима маслораспылителя | |
| 21 | E***1 | Прижим маслораспылителя | |
| 22 | E***9 | Блок-подушка прижима маслораспылителя | |
| 23 | E***1 | Контрпластинка вентиля | |
| 24 | E***0 | Верхнее седло пружины вентиля | |
| 25 | E***8 | Пружина вентиля | |
| 26 | E***6 | Сальник направляющей трубы вентиля | |
| 27 | E***9 | Нижнее седло пружины вентиля | |
| 28 | E***5 | Направляющая труба впускного и выпускного вентилей | |
| 29 | E***4 | Чашечная люфтоубирающая шайба 22 | |
| 30 | E***7 | Болт крышки цилиндра | |
| 31 | E***5 | Чашечная люфтоубирающая шайба 45 | |
| 32 | E***0 | Электротермическая пробка | |
| 33 | E***9 | Задний подвесной крюк двигателя | |
| 34 | E***6 | Прокладка подогревательной пробки | |
| 35 | E***5 | Блок болта с шестигранной головкой и пружинной шайбы | |
| 36 | Q***0 | Шпилька | |
| 37 | Q***8 | Шайба пружинная | |
| 38 | Q***8 | Плоская шайба | |
| 39 | E***6 | Гнездо выпускного вентиля | |
| 40 | E***4 | Выпускной вентиль | |
| 41 | E***5 | Впускной вентиль | |
| 42 | E***7 | Гнездо впуска воздуха | |
| 43 | E***8 | Крышка цилиндра | |
| 44 | E***7 | Чашечная люфтоубирающая шайба 12 | |
| 45 | E***0 | Болт крышки цилиндра | |
| 46 | E***2 | Сальник покрышки камеры вентиля | |
| 47 | E***1 | Блок покрышки камеры вентиля | |
| 48 | E***3 | Крышка для доливки моторного масла | |
| 49 | E***4 | Узел вентиляционного лапана коробки коленчатого вала | |
| 50 | E***8 | Сальник гайки покрышки камеры вентиля | |
| 51 | E***7 | Крепежная гайка покрышки вестибюля | |
| 52 | Q***4 | Шайба пружинная | |
| 53 | Q***8 | Винт |
