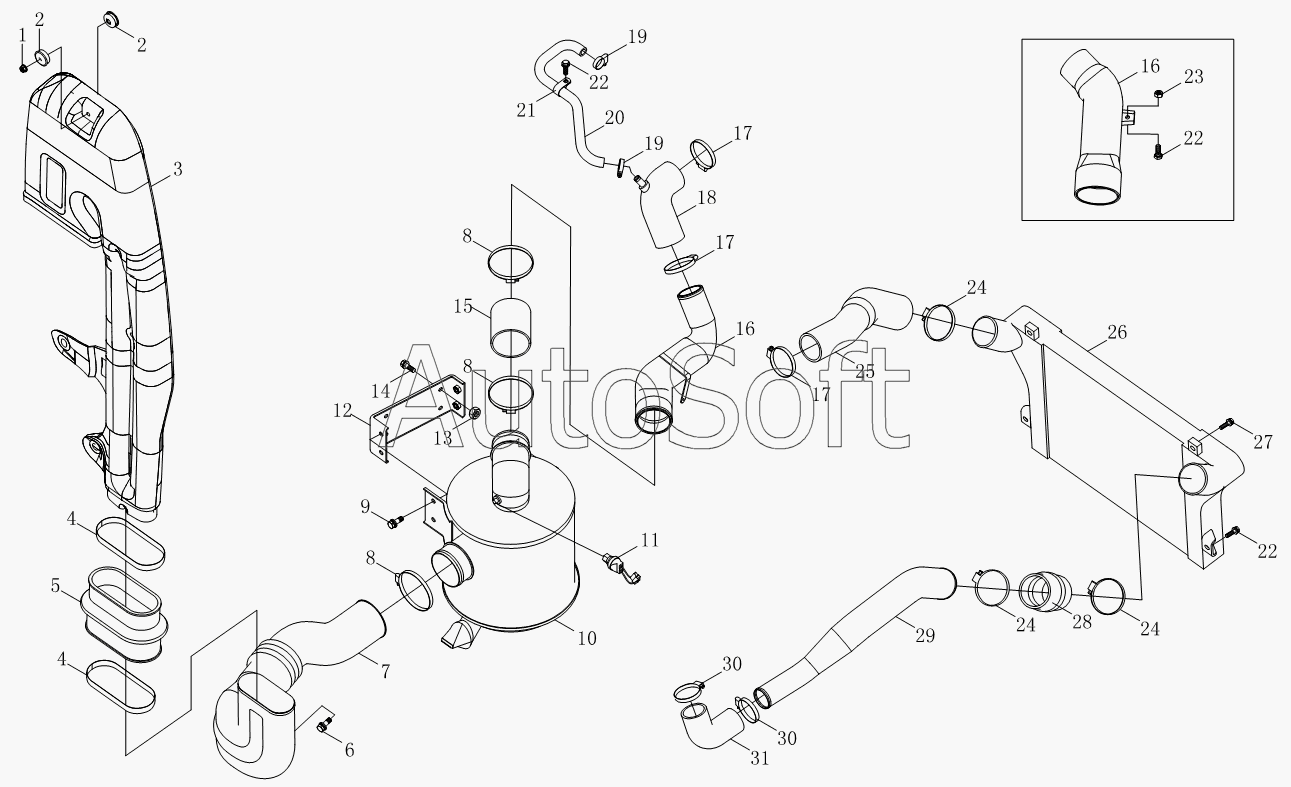

Каталог запасных частей к технике: Foton BJ1039, BJ1049 (Aumark III) (2008). Впускная установка 1S10491190171
1
2
2
3
4
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
16
17
17
17
18
19
19
20
21
22
22
22
23
24
24
24
25
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***8 | Гайка шестигранная с зубчатым буртиком | |
| 2 | 1***8 | Демпфирующая прокладка | |
| 3 | 1***7 | Воздухозаборник | |
| 4 | 1***3 | Кольцевой хомут | |
| 5 | 1***1 | Соединительный шланг | |
| 6 | Q***6 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 7 | 1***4 | Впускная труба воздушного фильтра | |
| 8 | Q***0 | Хомут червячный | |
| 9 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 10 | 1***3 | Фильтр воздушный в сборе | |
| 11 | 1***1 | Датчик засоренности воздушного фильтра | |
| 12 | 1***0 | Кронштейн воздушного фильтра | |
| 13 | Q***0 | Гайка | |
| 14 | Q***5 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 15 | 1***7 | Соединительный шланг воздушного фильтра | |
| 16 | 1***5 | Блок впускной трубы нагнетателя | |
| 17 | Q***0 | Хомут червячный | |
| 18 | 1***2 | Впускной гибкий рукав нагнетателя | |
| 19 | Q***7 | Хомут червячный | |
| 20 | 1***1 | Дымовая труба | |
| 21 | 1***5 | Скоба | |
| 22 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 23 | Q***8 | Гайка | |
| 24 | Q***0 | Хомут стяжной | |
| 25 | 1***4 | Впускная труба двигателя | |
| 26 | 1***2 | Промежуточный охладитель в сборе | |
| 27 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 28 | 1***5 | Соединитель шланга | |
| 29 | 1***3 | Впускная труба промежуточного охладителя | |
| 30 | Q***0 | Хомут червячный | |
| 31 | 1***3 | Соединительная резиновая труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
