Каталог запасных частей к технике: Foton BJ1039, BJ1049 (Aumark III) (2008). Охлаждающая система 1S10491300101
1
2
2
3
3
4
5
5
6
6
7
8
8
9
9
10
11
11
11
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33

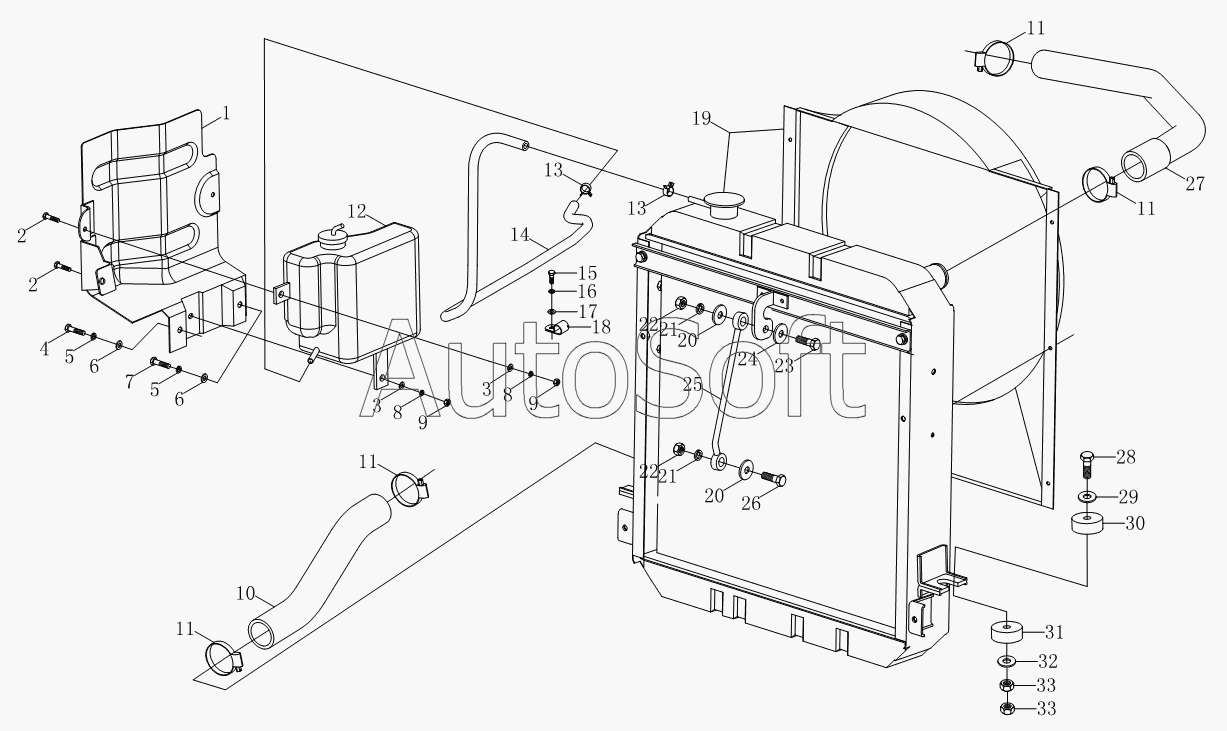

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Кронштейн расширительного бачка | |
| 2 | Q***0 | Болт с шестигранной головкой | |
| 3 | Q***0 | Плоская шайба | |
| 4 | Q***0 | Болт с шестигранной головкой | |
| 5 | Q***0 | Плоская шайба | |
| 6 | Q***0 | Шайба пружинная | |
| 7 | Q***0 | Болт с шестигранной головкой | |
| 8 | Q***0 | Шайба пружинная | |
| 9 | Q***0 | Шестигранная гайка типа 1 | |
| 10 | 1***2 | Впускной шланг | |
| 11 | Q***0 | Хомут червячный | |
| 12 | 1***4 | Расширительный бачок | |
| 13 | Q***6 | Пружинный хомут | |
| 14 | 1***1 | Соединительная резиновая трубка расширительного бака | |
| 15 | Q***0 | Болт | |
| 16 | Q***6 | Плоская шайба | |
| 17 | Q***6 | Шайба пружинная | |
| 18 | Q***4 | Скоба | |
| 19 | 1***9 | Алюминиевый радиатор с защитным колпаком в сборе | |
| 20 | Q***8 | Плоская шайба | |
| 21 | Q***8 | Шайба пружинная | |
| 22 | Q***8 | Гайка | |
| 23 | Q***0 | Болт | |
| 24 | Q***8 | Шайба | |
| 25 | 1***7 | Тяга радиатора | |
| 26 | Q***5 | Болт с шестигранной головкой | |
| 27 | 1***1 | Выпускной шланг | |
| 28 | Q***0 | Болт с шестигранной головкой | |
| 29 | Q***0 | Плоская шайба | |
| 30 | 1***6 | Верхняя упругая опора радиатора | |
| 31 | 1***6 | Нижняя упругая опора радиатора | |
| 32 | Q***0 | Шайба | |
| 33 | Q***0 | Шестигранная гайка типа 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
