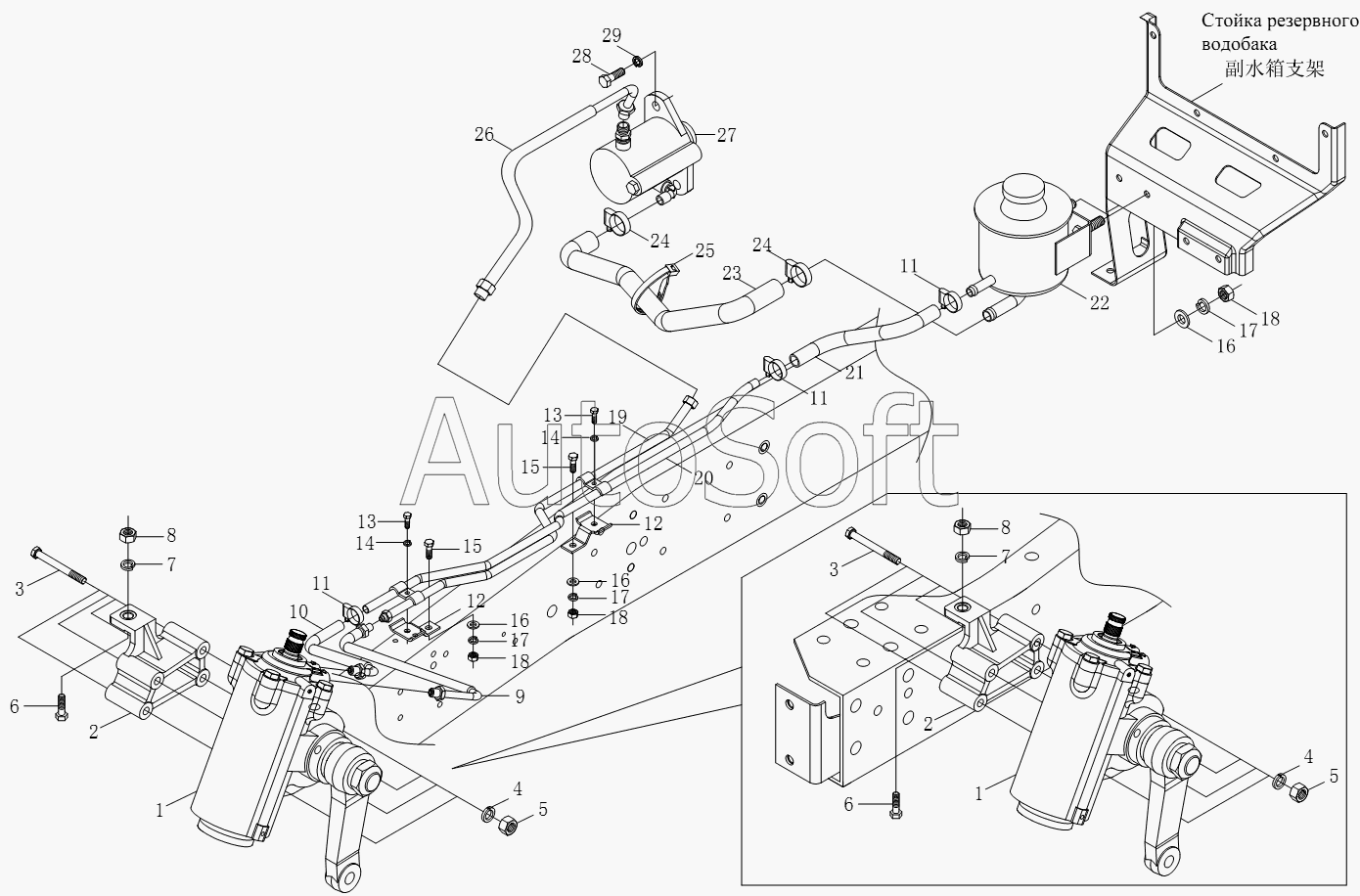

Каталог запасных частей к технике: Foton BJ1051, BJ1061 (Aumark) (2009). 1S10513400101 Рулевой механизм и принадлежности
15
15
29
28
27
26
25
24
24
23
22
21
20
19
18
18
18
17
17
17
16
16
16
1S10513400101
14
14
13
13
12
12
11
11
11
10
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10513400101 | 1***1 | Рулевой механизм и принадлежности | |
| 1 | 1***5 | Рулевой механизм в сборе с качалкой | |
| 2 | 1***9 | Стойка рулевого механизма | |
| 3 | Q***2 | Болт с шестигранной головкой | |
| 4 | Q***2 | Тяжелая пружинная шайба | |
| 5 | Q***2 | Шестигранная гайка | |
| 6 | Q***0 | Болт крепления поводка стеклоочистителя | |
| 7 | Q***2 | Шайба пружинная | |
| 8 | Q***2 | Гайка крепления кронштейн нижней подножки | |
| 9 | 1***6 | Маслопровод высокого давления в сборе 1 | |
| 10 | 1***9 | Маслопровод низкого давления в сборе 1 | |
| 11 | Q***2 | Хомут стяжной | |
| 12 | 1***5 | Напайка держателя маслопровода | |
| 13 | Q***0 | Болт | |
| 14 | Q***6 | Шайба пружинная | |
| 15 | Q***5 | Болт | |
| 16 | Q***8 | Плоская шайба | |
| 17 | Q***8 | Шайба пружинная | |
| 18 | Q***8 | Гайка | |
| 19 | 1***2 | Маслопровод высокого давления в сборе 2 | |
| 20 | 1***1 | Маслопровод низкого давления в сборе 2 | |
| 21 | 1***4 | Маслопровод низкого давления в сборе 3 | |
| 22 | 1***2 | Резервуар рулевого механизма в сборе | |
| 23 | 1***6 | Впускной маслопровод маслонасоса в сборе | |
| 24 | Q***7 | Хомут червячный | |
| 25 | Q***0 | Хомут стяжной | |
| 26 | 1***7 | Маслопровод высокого давления в сборе 3 | |
| 27 | 1***8 | Маслонасос рулевого механизма в сборе с приводной втулкой | |
| 28 | Q***0 | Болт | |
| 29 | Q***0 | Шайба пружинная |
